FestoРаспределитель с тумблером

LS-3-1/8

GTIN 4052568008239 Оригинал Festo

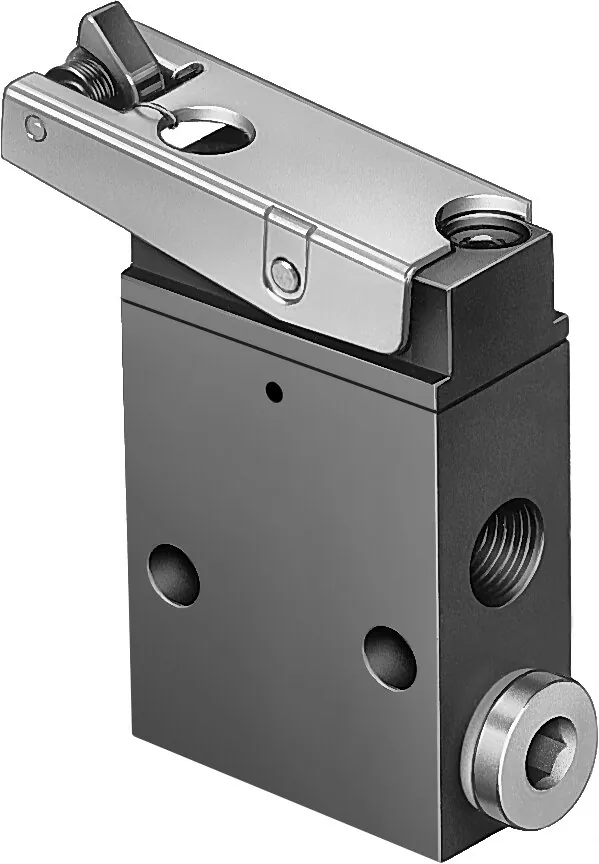

Распределитель с тумблером Festo LS-3-1/8: с ломающимся рычагом, пилотный, нормально закрытый.

Функция: 3/2 Н.З., моностабильный
Приводное усилие: 1,67 Н
Тип управления: Механический
Стандартный номинальный расход: 146 л/мин
Тип конструкции: Тарельчатое седло
Масса: 110 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные LS-3-1/8

Основные

Функция распределителя: 3/2 Н.З., моностабильный
Тип управления: Механический
Стандартный номинальный расход: 146 л/мин
Тип конструкции: Тарельчатое седло
Тип сброса: Механическая пружина
Условный проход: 3,5 мм
Функция быстрого выхлопа: Дросселирующий
Тип уплотнения: Мягкий
Положение при сборке: Любое
Тип пилотного управления: С пилотным управлением
Питание пилотного каскада: Внутренний
Направление потока: Нереверсивный
Примечания по динамизации усилия: Частота переключения мин. 1/год
Приводное усилие: 1,67 Н
Тип крепления: Со сквозным отверстием
Пневматическое подключение, канал 1: G1/8
Пневматическое подключение, канал 2: G1/8
Пневматическое подключение, канал 3: G1/8

Условия работы

Рабочее давление: 3,5 … 8 бар
Рабочая среда пилотного каскада: Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −10 … 60 °C
Температура окружающей среды: −10 … 60 °C

Масса

Вес продукта: 110 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: NBR
Материал корпуса: Алюминий; Анодированный

Принадлежности

Что подходит к LS-3-1/8

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

QS-G1/8-8Штуцер с цанговым соединением Арт. 186098
QSL-G1/8-8Угловой штуцер с цанговым зажимом и резьбой Арт. 186119
PUN-H-8X1,25-BLПолимерный пневмошланг Арт. 197385
PUN-H-8X1,25-SWПолимерный пневмошланг Арт. 197392
GRLA-1/8-QS-3-DДроссель с обратным клапаном Арт. 193142
GRLA-1/8-QS-4-DДроссель с обратным клапаном Арт. 193143
GRLA-1/8-QS-6-DДроссель с обратным клапаном Арт. 193144
GRLA-1/8-QS-8-DДроссель с обратным клапаном Арт. 193145
PUN-H-8X1,25-GEПолимерный пневмошланг Арт. 558301
PUN-H-8X1,25-GNПолимерный пневмошланг Арт. 558294
PUN-H-8X1,25-NTПолимерный пневмошланг Арт. 197378
PUN-H-8X1,25-RTПолимерный пневмошланг Арт. 558287
PUN-H-8X1,25-SIПолимерный пневмошланг Арт. 558280
PUN-H-8X1,25-TBLПолимерный пневмошланг Арт. 8048691
QS-G1/8-10-IШтуцер с цанговым соединением Арт. 132999
QS-G1/8-4Штуцер с цанговым соединением Арт. 186095
QS-G1/8-4-IШтуцер с цанговым соединением Арт. 186106
QS-G1/8-6Штуцер с цанговым соединением Арт. 186096
QS-G1/8-6-IШтуцер с цанговым соединением Арт. 186107
QS-G1/8-8-IШтуцер с цанговым соединением Арт. 186109
QSL-G1/8-4Угловой штуцер с цанговым зажимом и резьбой Арт. 186116
QSL-G1/8-6Угловой штуцер с цанговым зажимом и резьбой Арт. 186117
QSM-G1/8-4Штуцер с цанговым соединением Арт. 186264
QSM-G1/8-4-IШтуцер с цанговым соединением Арт. 186266

Документы

Документация

PDFТаблица данных LS-3-1/8PDF · Festo · на русском LSВсе исполнения серии2 позиции, подбор по параметрам

FAQ

Частые вопросы

LS-3-1/8: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у LS-3-1/8?

Распределитель с тумблером Festo LS-3-1/8, артикул 2186: функция — 3/2 Н.З., моностабильный; приводное усилие — 1,67 Н; тип управления — механический; стандартный номинальный расход — 146 л/мин; тип конструкции — тарельчатое седло; масса — 110 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает LS-3-1/8?

По таблице данных Festo: рабочее давление — 3,5 … 8 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [-:-:-].

03Из каких материалов изготовлен LS-3-1/8?

Материал уплотнений — NBR; материал корпуса — алюминий, анодированный. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии LS, кроме LS-3-1/8?

В серии «Распределитель с тумблером LS» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к LS-3-1/8?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

06Есть ли на LS-3-1/8 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит LS-3-1/8 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте LS-3-1/8 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08LS-3-1/8 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 2186; ввоз официальный, с грузовой таможенной декларацией.
