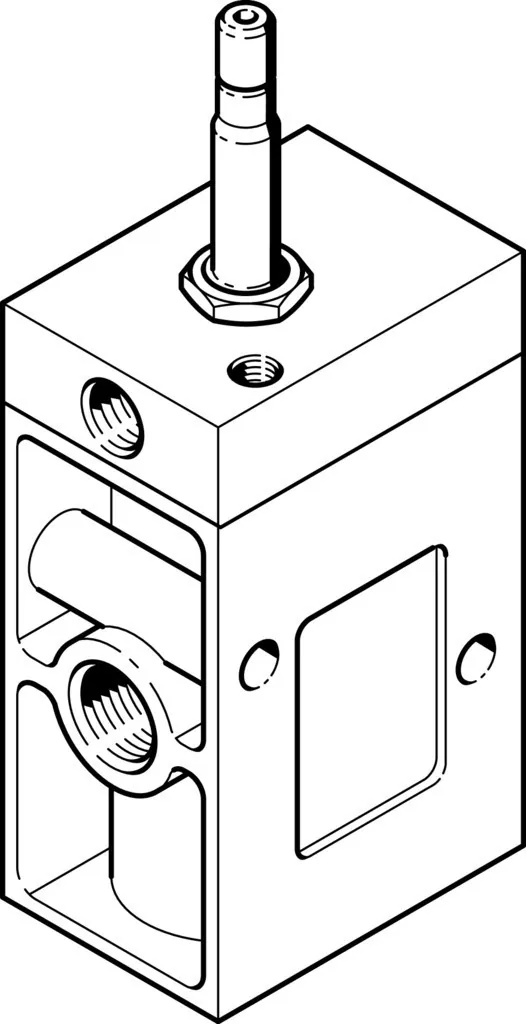

FestoРаспределитель с электроуправлением

MCH-3-1/2-S

GTIN 4052568111199 Оригинал Festo

Распределитель с электроуправлением Festo MCH-3-1/2-S: этот тип подходит для работы на вакууме.

Функция
3/2 Н.З., моностабильный
Присоединение 1
G1/2
Условный проход
14 мм
Тип конструкции
Тарельчатое седло
Тип управления
Электрический
Масса
1,11 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MCH-3-1/2-S

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
52 мм
Стандартный номинальный расход
3700 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65
Условный проход
14 мм
Монтажный шаг
69 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Пилотное давление
1 … 10 бар
Значение b
0,3
Время выключения
54 мс
Время включения
22 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Тип крепления
На мколлекторной плите; со сквозным отверстием
Подвод пилотного воздуха 12
G1/8; G1/8
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1/2

Условия работы

Рабочее давление
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
1115 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MCH-3-1/2-S

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных MCH-3-1/2-SPDF · Festo · на русскомMCHВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

MCH-3-1/2-S: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MCH-3-1/2-S?

Распределитель с электроуправлением Festo MCH-3-1/2-S, артикул 7983: функция — 3/2 Н.З., моностабильный; присоединение 1 — G1/2; условный проход — 14 мм; тип конструкции — тарельчатое седло; тип управления — электрический; масса — 1,11 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MCH-3-1/2-S?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MCH-3-1/2-S?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MCH, кроме MCH-3-1/2-S?

В серии «Распределитель с электроуправлением MCH» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MCH-3-1/2-S?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на MCH-3-1/2-S документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MCH-3-1/2-S и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MCH-3-1/2-S в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MCH-3-1/2-S — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 7983; ввоз официальный, с грузовой таможенной декларацией.
