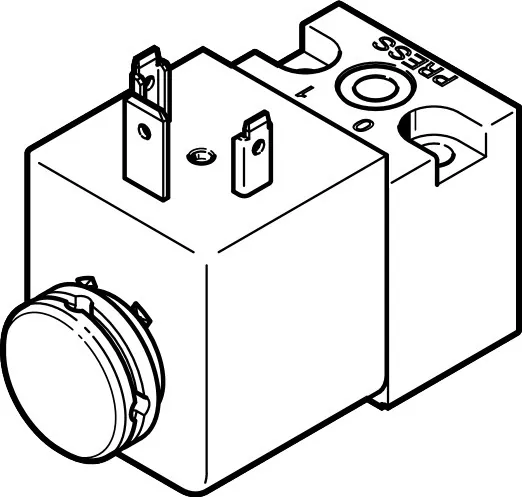

FestoРаспределитель с пилотным управлением

MDH-3/2-230VAC

GTIN 4052568068257 Оригинал Festo

Распределитель с пилотным управлением Festo MDH-3/2-230VAC: прямого действия, с катушкой и ручным дублированием, без разъема.

Функция
3/2 Н.З., моностабильный
Ширина
30 мм
Присоединение 1
Монтажная плита
Монтажный шаг
42 мм
Тип управления
Электрический
Масса
140 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MDH-3/2-230VAC

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
30 мм
Стандартный номинальный расход
50 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по оборудованию низкого напряжения
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам для электрооборудования
Класс защиты
IP65
Условный проход
1,3 мм
Монтажный шаг
42 мм
Функция быстрого выхлопа
Не дросселируемый
Основан на стандарте
ISO 15218
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 15218
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Время выключения
9 мс
Время включения
11 мс
Рабочий цикл
100 %
Характеристики катушки
110 В пост. тока: 6.3 Вт; 230 В перем. тока: 50 Гц, мощность переключения 14.5 В·А, мощность удержания 10.5 В·А; 230 В перем. тока: 60 Гц, мощность переключения 12.0 В·А, мощность удержания 7.6 В·А
Допустимое колебание частоты
+/- 10 %
Допустимые колебания напряжения
+/- 10 %
Электрическое подключение
Расположение контактов тип А по EN 175301-803; По DIN EN 175301-803
Тип крепления
На монтажной плите; со сквозным отверстием
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
Монтажная плита
Пневматическое подключение, канал 3
Не направленный

Условия работы

Рабочее давление
1 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−15 … 80 °C
Температура окружающей среды
−15 … 50 °C

Масса

Вес продукта
140 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM

Документы

Документация

PDFТаблица данных MDH-3/2-230VACPDF · Festo · на русскомMDHВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

MDH-3/2-230VAC: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MDH-3/2-230VAC?

Распределитель с пилотным управлением Festo MDH-3/2-230VAC, артикул 119602: функция — 3/2 Н.З., моностабильный; ширина — 30 мм; присоединение 1 — монтажная плита; монтажный шаг — 42 мм; тип управления — электрический; масса — 140 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MDH-3/2-230VAC?

По таблице данных Festo: рабочее давление — 1 … 16 бар; температура окружающей среды — −15 … 50 °C; температура среды — −15 … 80 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

03Из каких материалов изготовлен MDH-3/2-230VAC?

Материал уплотнений — FPM. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии MDH, кроме MDH-3/2-230VAC?

В серии «Распределитель с электроуправлением MDH» — 30 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на MDH-3/2-230VAC документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит MDH-3/2-230VAC и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MDH-3/2-230VAC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07MDH-3/2-230VAC — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 119602; ввоз официальный, с грузовой таможенной декларацией.
