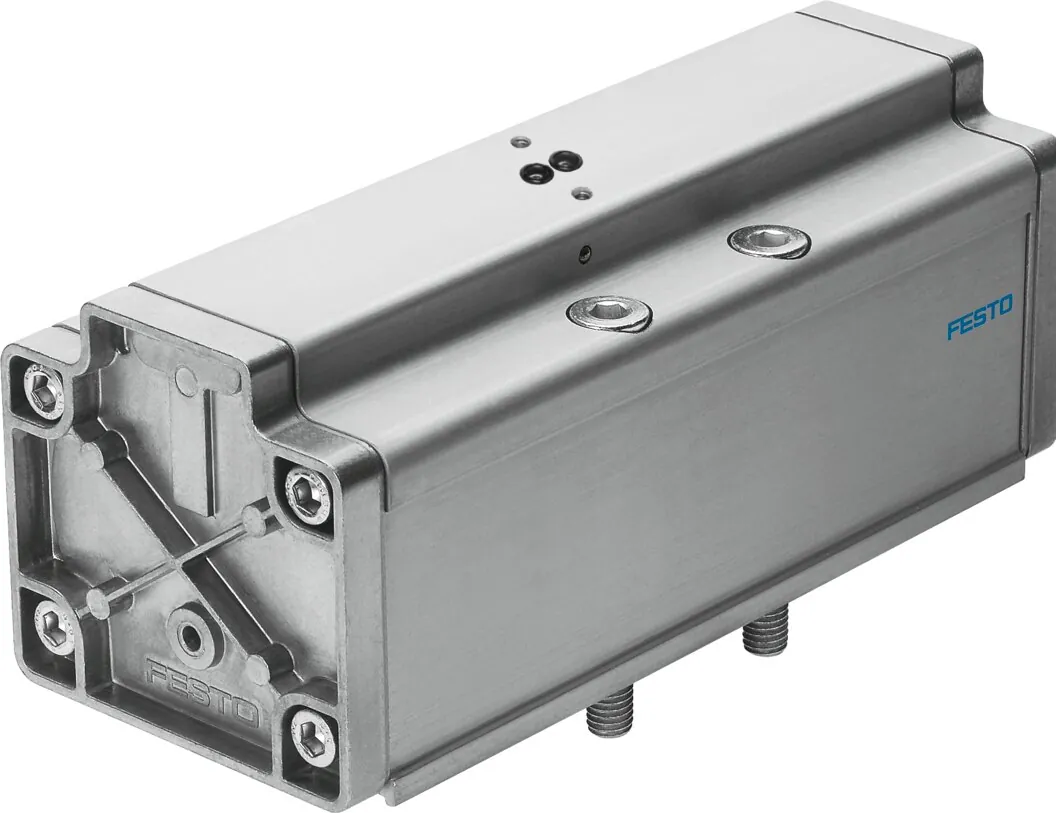

FestoРаспределитель с электроуправлением

MDH-5/2-3/4-D-4

GTIN 4052568112516 Оригинал Festo

Распределитель с электроуправлением Festo MDH-5/2-3/4-D-4: без пилотного клапана и ручного дублирования, без розетки.

Функция
5/2 моностабильный
Ширина
76 мм
Монтажный шаг
82 мм
Тип управления
Электрический
Стандартный номинальный расход
6000 л/мин
Масса
2,60 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики

Технические данные MDH-5/2-3/4-D-4

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Ширина
76 мм
Стандартный номинальный расход
6000 л/мин
Тип конструкции
Золотниковый
Тип сброса
Воздушная пружина
Класс защиты
IP65
Условный проход
18 мм
Монтажный шаг
82 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 5599-1
Ручное дублирование
Толкающий
Код ISO
451
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Положительное перекрытие
Время выключения
160 мс
Время включения
120 мс
Уровень звукового давления
85 дБ(А)
Тип крепления
На монтажной плите; Со сквозным отверстием и винтом
Выхлоп пилота, канал 84
M5
Пневматическое подключение, канал 1
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 2
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое подключение, канал 3
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое присоединение, канал 4
Соединительная плита, размер 4 согласно ISO 5599-1
Пневматическое присоединение, канал 5
Соединительная плита, размер 4 согласно ISO 5599-1

Условия работы

Рабочее давление
3 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 50 °C

Масса

Вес продукта
2600 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминий

Документы

Документация

PDFТаблица данных MDH-5/2-3/4-D-4PDF · Festo · на русскомMDHВсе исполнения серии30 позиций, подбор по параметрам

FAQ

Частые вопросы

MDH-5/2-3/4-D-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MDH-5/2-3/4-D-4?

Распределитель с электроуправлением Festo MDH-5/2-3/4-D-4, артикул 14544: функция — 5/2 моностабильный; ширина — 76 мм; монтажный шаг — 82 мм; тип управления — электрический; стандартный номинальный расход — 6000 л/мин; масса — 2,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MDH-5/2-3/4-D-4?

По таблице данных Festo: рабочее давление — 3 … 16 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MDH-5/2-3/4-D-4?

Материал уплотнений — NBR; материал корпуса — алюминий. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MDH, кроме MDH-5/2-3/4-D-4?

В серии «Распределитель с электроуправлением MDH» — 30 позиций. У MDH-5/2-3/4-D-4: функция — 5/2 моностабильный. Другие варианты (функция: 5/3 выхлоп в нейтральной позиции, 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на MDH-5/2-3/4-D-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MDH-5/2-3/4-D-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MDH-5/2-3/4-D-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MDH-5/2-3/4-D-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 14544; ввоз официальный, с грузовой таможенной декларацией.
