FestoРаспределитель с электроуправлением
MDH-5/2-D-1-FR-M12D-C
GTIN 4052568259785 Оригинал Festo

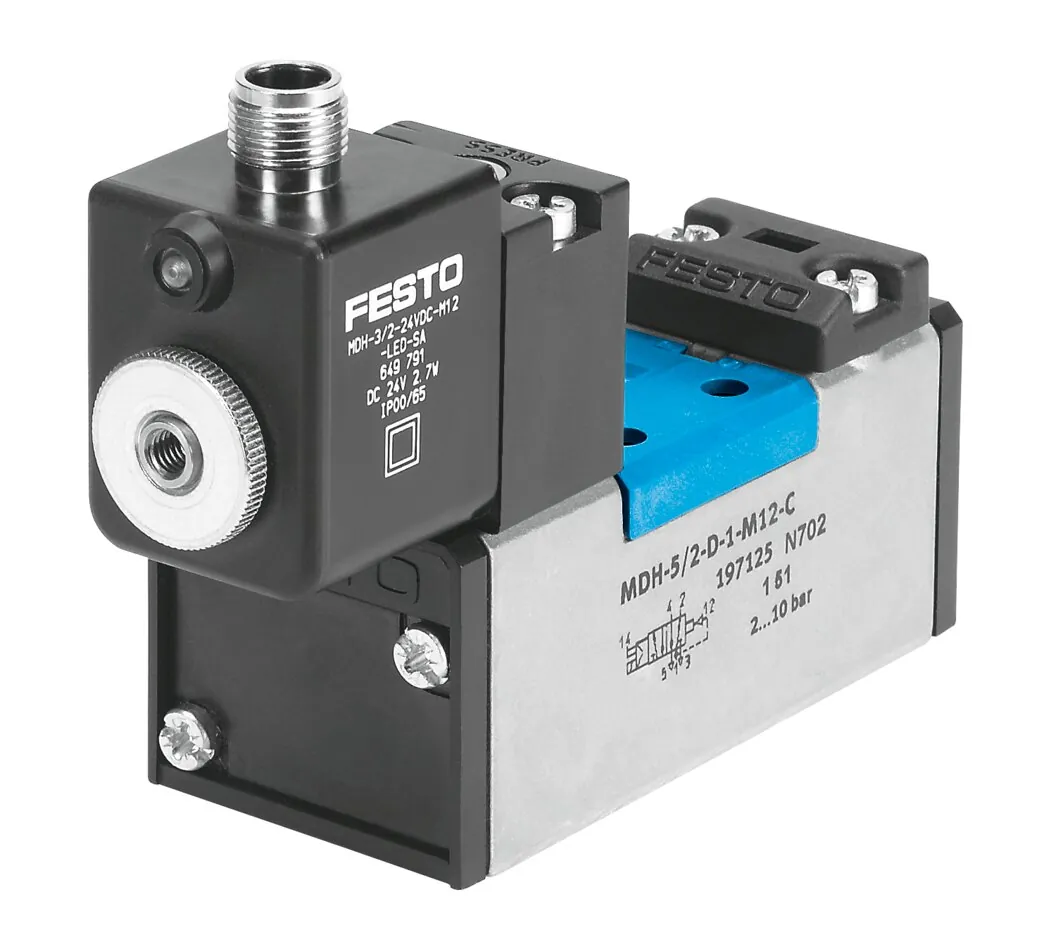

Распределитель с электроуправлением Festo MDH-5/2-D-1-FR-M12D-C: с разъемом M12.
- Функция
- 5/2 моностабильный
- Ширина
- 42 мм
- Монтажный шаг
- 43 мм
- Тип управления
- Электрический
- Стандартный номинальный расход
- 1200 л/мин
- Масса
- 420 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Функция
- 3/2 Н.З., моностабильный
- 5/2 моностабильный
- 5/3 выхлоп в нейтральной позиции
- 5/3 Н.З.
- 5/3 под давлением в нейтральной позиции
Характеристики
Технические данные MDH-5/2-D-1-FR-M12D-C
Основные
- Функция распределителя
- 5/2 моностабильный
- Тип управления
- Электрический
- Ширина
- 42 мм
- Стандартный номинальный расход
- 1200 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Класс защиты
- IP65
- Условный проход
- 8 мм
- Монтажный шаг
- 43 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Соответствует стандарту
- ISO 5599-1
- Ручное дублирование
- Толкающий
- Код ISO
- 152
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внутренний
- Направление потока
- Нереверсивный
- Перекрытие
- Положительное перекрытие
- Время выключения
- 42 мс
- Время включения
- 20 мс
- Рабочий цикл
- 100 %
- Макс. позитивный тестовый импульс с логикой 0
- 3800 мкс
- Макс. негативный тестовый импульс с логикой 1
- 4900 мкс
- Характеристики катушки
- 24 В пост. тока: 2.7 Вт
- Допустимые колебания напряжения
- +/- 10 %
- Стойкость к вибрации
- Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Уровень звукового давления
- 85 дБ(А)
- Электрическое подключение
- M12x1
- Тип крепления
- На монтажной плите; со сквозным отверстием
- Пневматическое подключение, канал 1
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 2
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 3
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое присоединение, канал 4
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое присоединение, канал 5
- Соединительная плита, размер 1 согласно ISO 5599-1
Условия работы
- Рабочее давление
- 3 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −10 … 50 °C
- Температура окружающей среды
- −10 … 50 °C
Масса
- Вес продукта
- 420 г
Материалы
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевое литье под давление
FAQ
Частые вопросы
MDH-5/2-D-1-FR-M12D-C: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MDH-5/2-D-1-FR-M12D-C?
Распределитель с электроуправлением Festo MDH-5/2-D-1-FR-M12D-C, артикул 540804: функция — 5/2 моностабильный; ширина — 42 мм; монтажный шаг — 43 мм; тип управления — электрический; стандартный номинальный расход — 1200 л/мин; масса — 420 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает MDH-5/2-D-1-FR-M12D-C?
По таблице данных Festo: рабочее давление — 3 … 10 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен MDH-5/2-D-1-FR-M12D-C?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии MDH, кроме MDH-5/2-D-1-FR-M12D-C?
В серии «Распределитель с электроуправлением MDH» — 30 позиций. У MDH-5/2-D-1-FR-M12D-C: функция — 5/2 моностабильный. Другие варианты (функция: 5/3 выхлоп в нейтральной позиции, 5/3 Н.З., 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на MDH-5/2-D-1-FR-M12D-C документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит MDH-5/2-D-1-FR-M12D-C и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MDH-5/2-D-1-FR-M12D-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08MDH-5/2-D-1-FR-M12D-C — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540804; ввоз официальный, с грузовой таможенной декларацией.
