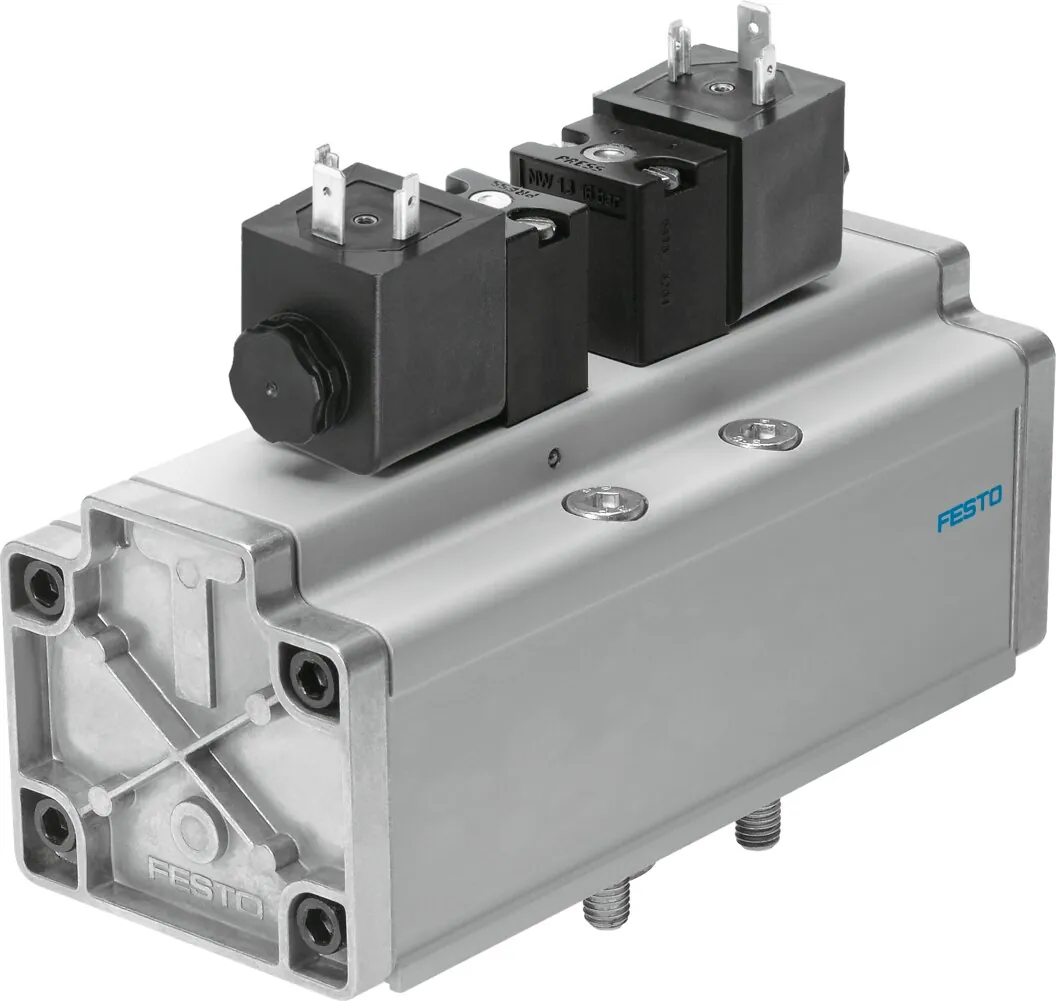

FestoРаспределитель с электроуправлением
MDH-5/3E-3/4-D-4-24DC
GTIN 4052568111991 Оригинал Festo
Распределитель с электроуправлением Festo MDH-5/3E-3/4-D-4-24DC: с пилотным клапаном и ручным дублированием, без розетки.
- Функция
- 5/3 выхлоп в нейтральной позиции
- Ширина
- 76 мм
- Монтажный шаг
- 82 мм
- Тип управления
- Электрический
- Стандартный номинальный расход
- 4800 л/мин
- Масса
- 2,60 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Функция
- 3/2 Н.З., моностабильный
- 5/2 моностабильный
- 5/3 выхлоп в нейтральной позиции
- 5/3 Н.З.
- 5/3 под давлением в нейтральной позиции
Характеристики
Технические данные MDH-5/3E-3/4-D-4-24DC
Основные
- Функция распределителя
- 5/3 выхлоп в нейтральной позиции
- Тип управления
- Электрический
- Ширина
- 76 мм
- Стандартный номинальный расход
- 4800 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Класс защиты
- IP65
- Условный проход
- 18 мм
- Монтажный шаг
- 82 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Соответствует стандарту
- ISO 5599-1
- Ручное дублирование
- Толкающий
- Код ISO
- 457
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внутренний
- Направление потока
- Нереверсивный
- Перекрытие
- Положительное перекрытие
- Время выключения
- 290 мс
- Время включения
- 85 мс
- Рабочий цикл
- 100 %
- Макс. позитивный тестовый импульс с логикой 0
- 4300 мкс
- Макс. негативный тестовый импульс с логикой 1
- 2100 мкс
- Характеристики катушки
- 24 В пост. тока: 6.8 Вт; 48 В перем. тока: 50/60 Гц, мощность переключения 14.5 В·А, мощность удержания 9.9 В·А
- Уровень звукового давления
- 85 дБ(А)
- Электрическое подключение
- По DIN EN 175301-803
- Тип крепления
- На монтажной плите; Со сквозным отверстием и винтом
- Выхлоп пилота, канал 82
- M5
- Выхлоп пилота, канал 84
- M5
- Пневматическое подключение, канал 1
- Соединительная плита, размер 4 согласно ISO 5599-1
- Пневматическое подключение, канал 2
- Соединительная плита, размер 4 согласно ISO 5599-1
- Пневматическое подключение, канал 3
- Соединительная плита, размер 4 согласно ISO 5599-1
- Пневматическое присоединение, канал 4
- Соединительная плита, размер 4 согласно ISO 5599-1
- Пневматическое присоединение, канал 5
- Соединительная плита, размер 4 согласно ISO 5599-1
Условия работы
- Рабочее давление
- 3 … 16 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −10 … 60 °C
- Температура окружающей среды
- −10 … 50 °C
Масса
- Вес продукта
- 2600 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- NBR
- Материал корпуса
- Алюминий
FAQ
Частые вопросы
MDH-5/3E-3/4-D-4-24DC: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MDH-5/3E-3/4-D-4-24DC?
Распределитель с электроуправлением Festo MDH-5/3E-3/4-D-4-24DC, артикул 12460: функция — 5/3 выхлоп в нейтральной позиции; ширина — 76 мм; монтажный шаг — 82 мм; тип управления — электрический; стандартный номинальный расход — 4800 л/мин; масса — 2,60 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает MDH-5/3E-3/4-D-4-24DC?
По таблице данных Festo: рабочее давление — 3 … 16 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен MDH-5/3E-3/4-D-4-24DC?
Материал уплотнений — NBR; материал корпуса — алюминий. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии MDH, кроме MDH-5/3E-3/4-D-4-24DC?
В серии «Распределитель с электроуправлением MDH» — 30 позиций. У MDH-5/3E-3/4-D-4-24DC: функция — 5/3 выхлоп в нейтральной позиции. Другие варианты (функция: 5/2 моностабильный, 5/3 Н.З.) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на MDH-5/3E-3/4-D-4-24DC документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит MDH-5/3E-3/4-D-4-24DC и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MDH-5/3E-3/4-D-4-24DC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08MDH-5/3E-3/4-D-4-24DC — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 12460; ввоз официальный, с грузовой таможенной декларацией.
