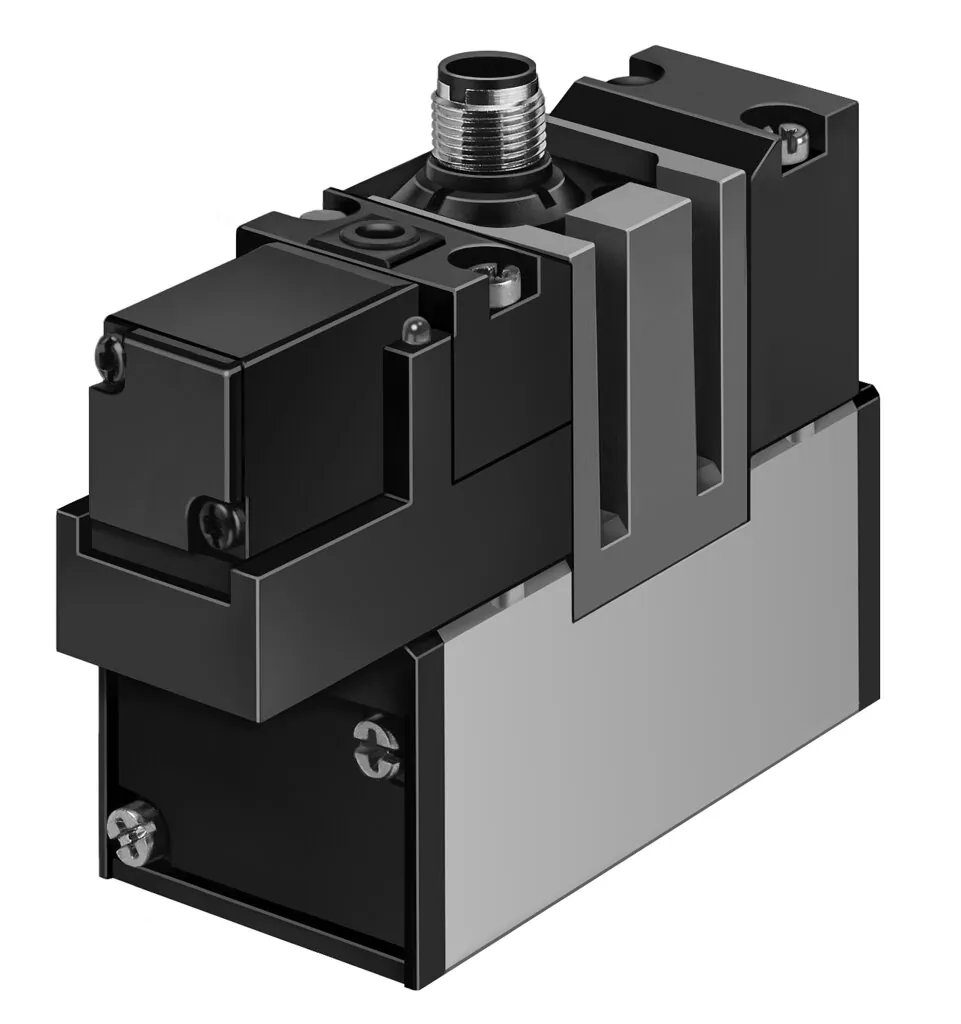

FestoРаспределитель с электроуправлением
MEBH-5/2-D-3-ZSR-FR-C
GTIN 4052568014445 Оригинал Festo
Распределитель с электроуправлением Festo MEBH-5/2-D-3-ZSR-FR-C: с центральным разъемом.
- Функция
- 5/2 моностабильный
- Ширина
- 65 мм
- Тип управления
- Электрический
- Стандартный номинальный расход
- 4500 л/мин
- Тип конструкции
- Золотниковый
- Масса
- 1,00 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Функция
- 3/2 Н.З., моностабильный
- 5/2 моностабильный
- 5/3 выхлоп в нейтральной позиции
- 5/3 Н.З.
- 5/3 под давлением в нейтральной позиции
Характеристики
Технические данные MEBH-5/2-D-3-ZSR-FR-C
Основные
- Функция распределителя
- 5/2 моностабильный
- Тип управления
- Электрический
- Ширина
- 65 мм
- Стандартный номинальный расход
- 4500 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Класс защиты
- IP65
- Условный проход
- 14,5 мм
- Монтажный шаг
- 71 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Соответствует стандарту
- ISO 5599-1
- Ручное дублирование
- Толкающий
- Код ISO
- 351
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внутренний
- Направление потока
- Нереверсивный
- Время выключения
- 109 мс
- Время включения
- 28 мс
- Характеристики катушки
- 24 В пост. тока: 2.5 Вт
- Электрическое подключение
- M12x1; Центральный разъем; Круглого дизайна
- Тип крепления
- Со сквозным отверстием
- Выхлоп пилота, канал 84
- Не направленный
- Пневматическое подключение, канал 1
- Соединительная плита, размер 3 согласно ISO 5599-1
- Пневматическое подключение, канал 2
- Соединительная плита, размер 3 согласно ISO 5599-1
- Пневматическое подключение, канал 3
- Соединительная плита, размер 3 согласно ISO 5599-1
- Пневматическое присоединение, канал 4
- Соединительная плита, размер 3 согласно ISO 5599-1
- Пневматическое присоединение, канал 5
- Соединительная плита, размер 3 согласно ISO 5599-1
Условия работы
- Рабочее давление
- 3 … 10 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −10 … 50 °C
- Температура окружающей среды
- −10 … 50 °C
Масса
- Вес продукта
- 1000 г
Материалы
- Материал уплотнений
- NBR
- Материал корпуса
- Алюминиевое литье под давление
FAQ
Частые вопросы
MEBH-5/2-D-3-ZSR-FR-C: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MEBH-5/2-D-3-ZSR-FR-C?
Распределитель с электроуправлением Festo MEBH-5/2-D-3-ZSR-FR-C, артикул 184508: функция — 5/2 моностабильный; ширина — 65 мм; тип управления — электрический; стандартный номинальный расход — 4500 л/мин; тип конструкции — золотниковый; масса — 1,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает MEBH-5/2-D-3-ZSR-FR-C?
По таблице данных Festo: рабочее давление — 3 … 10 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен MEBH-5/2-D-3-ZSR-FR-C?
Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии MEBH, кроме MEBH-5/2-D-3-ZSR-FR-C?
В серии «Распределитель с электроуправлением MEBH» — 59 позиций. У MEBH-5/2-D-3-ZSR-FR-C: функция — 5/2 моностабильный. Другие варианты (функция: 5/3 выхлоп в нейтральной позиции, 5/3 Н.З., 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на MEBH-5/2-D-3-ZSR-FR-C документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит MEBH-5/2-D-3-ZSR-FR-C и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MEBH-5/2-D-3-ZSR-FR-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08MEBH-5/2-D-3-ZSR-FR-C — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 184508; ввоз официальный, с грузовой таможенной декларацией.
