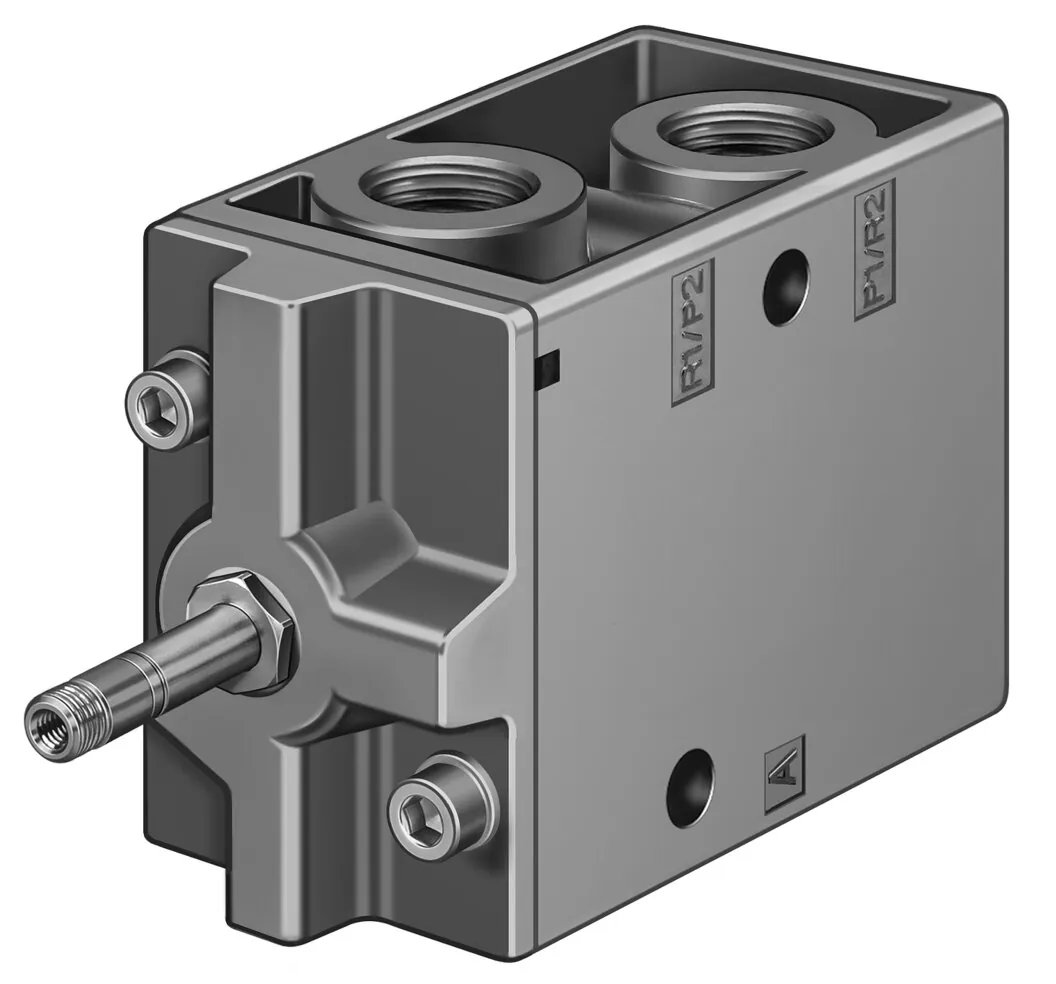

FestoРаспределитель с электроуправлением

MFH-3-3/4-S

GTIN 4052568111953 Оригинал Festo

Распределитель с электроуправлением Festo MFH-3-3/4-S: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Функция
3/2 Н.З., моностабильный
Ширина
68 мм
Присоединение 1
G3/4
Тип управления
Электрический
Стандартный номинальный расход
7500 л/мин
Масса
1,26 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MFH-3-3/4-S

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
68 мм
Стандартный номинальный расход
7500 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65
Условный проход
19 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Отрицательное перекрытие
Пилотное давление
1 … 8 бар
Время выключения
32 мс
Время включения
36 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
На мколлекторной плите; со сквозным отверстием
Выхлоп пилота, канал 82
M5
Подвод пилотного воздуха 12
G1/8
Пневматическое подключение, канал 1
G3/4
Пневматическое подключение, канал 2
G3/4
Пневматическое подключение, канал 3
G3/4

Условия работы

Рабочее давление
−0,95 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
1260 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MFH-3-3/4-S

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха1

Документы

Документация

PDFТаблица данных MFH-3-3/4-SPDF · Festo · на русскомMFHВсе исполнения серии148 позиций, подбор по параметрам

FAQ

Частые вопросы

MFH-3-3/4-S: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MFH-3-3/4-S?

Распределитель с электроуправлением Festo MFH-3-3/4-S, артикул 11968: функция — 3/2 Н.З., моностабильный; ширина — 68 мм; присоединение 1 — G3/4; тип управления — электрический; стандартный номинальный расход — 7500 л/мин; масса — 1,26 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MFH-3-3/4-S?

По таблице данных Festo: рабочее давление — −0,95 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MFH-3-3/4-S?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MFH, кроме MFH-3-3/4-S?

В серии «Распределитель с электроуправлением MFH» — 148 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MFH-3-3/4-S?

В блоке «Принадлежности» на этой странице: подключение воздуха (1). Например: QS-G3/4-22. Подобраны по каталогу Festo для этого размера.

07Есть ли на MFH-3-3/4-S документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MFH-3-3/4-S и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MFH-3-3/4-S в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MFH-3-3/4-S — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 11968; ввоз официальный, с грузовой таможенной декларацией.
