FestoРаспределитель с электроуправлением

MFH-3-M5

GTIN 4052568000608 Оригинал Festo

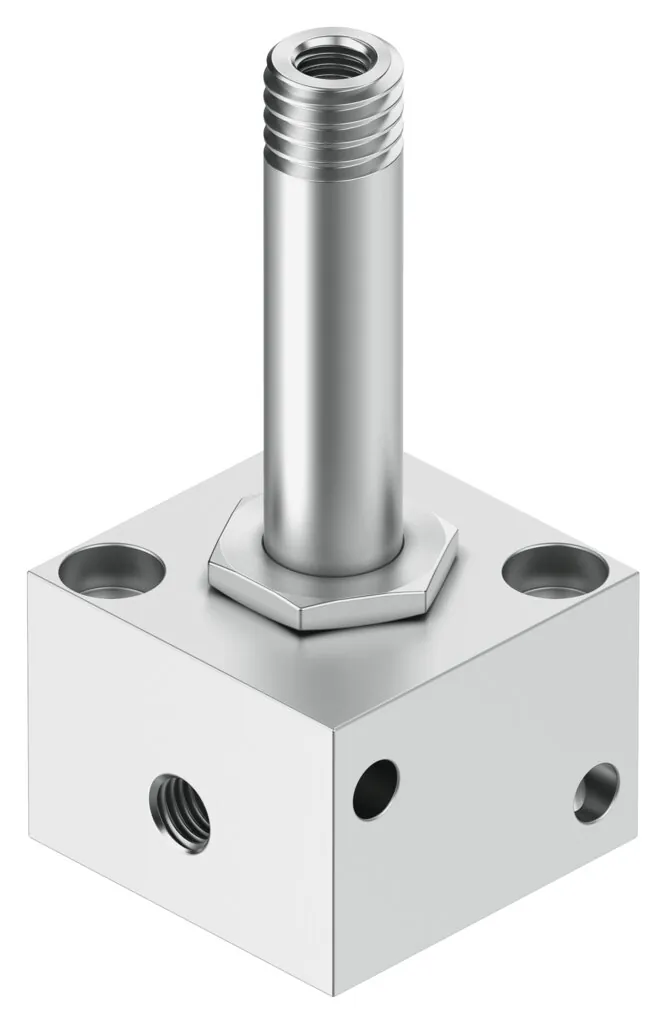

Распределитель с электроуправлением Festo MFH-3-M5: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Функция
3/2 Н.З., моностабильный
Присоединение 1
M5
Тип управления
Электрический
Стандартный номинальный расход
58 л/мин
Тип конструкции
Тарельчатое седло
Масса
62 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

  • 2/2 Н.З., моностабильный
  • 3/2 Н.З., моностабильный
  • 5/2 моностабильный
  • 5/3 выхлоп в нейтральной позиции
  • 5/3 Н.З.
  • 5/3 под давлением в нейтральной позиции

Присоединение 1

Характеристики

Технические данные MFH-3-M5

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Стандартный номинальный расход
58 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Авторизация
C UL us — Recognized (OL)
Условный проход
1,3 мм
Функция быстрого выхлопа
Не дросселируемый
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Время выключения
16 мс
Время включения
9 мс
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5
Пневматическое подключение, канал 3
M5

Условия работы

Рабочее давление
0 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−15 … 60 °C
Температура окружающей среды
−15 … 40 °C

Принадлежности

Что подходит к MFH-3-M5

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных MFH-3-M5PDF · Festo · на русскомMFHВсе исполнения серии148 позиций, подбор по параметрам

FAQ

Частые вопросы

MFH-3-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MFH-3-M5?

Распределитель с электроуправлением Festo MFH-3-M5, артикул 4450: функция — 3/2 Н.З., моностабильный; присоединение 1 — M5; тип управления — электрический; стандартный номинальный расход — 58 л/мин; тип конструкции — тарельчатое седло; масса — 62 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MFH-3-M5?

По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — −15 … 40 °C; температура среды — −15 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Какие исполнения есть в серии MFH, кроме MFH-3-M5?

В серии «Распределитель с электроуправлением MFH» — 148 позиций. У MFH-3-M5: функция — 3/2 Н.З., моностабильный; присоединение 1 — M5. Другие варианты (функция: 2/2 Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к MFH-3-M5?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QSM-M5-6. Подобраны по каталогу Festo для этого размера.

06Есть ли на MFH-3-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MFH-3-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MFH-3-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MFH-3-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4450; ввоз официальный, с грузовой таможенной декларацией.
