FestoРаспределитель с электроуправлением

MFH-5-1/4-B

GTIN 4052568002886 Оригинал Festo

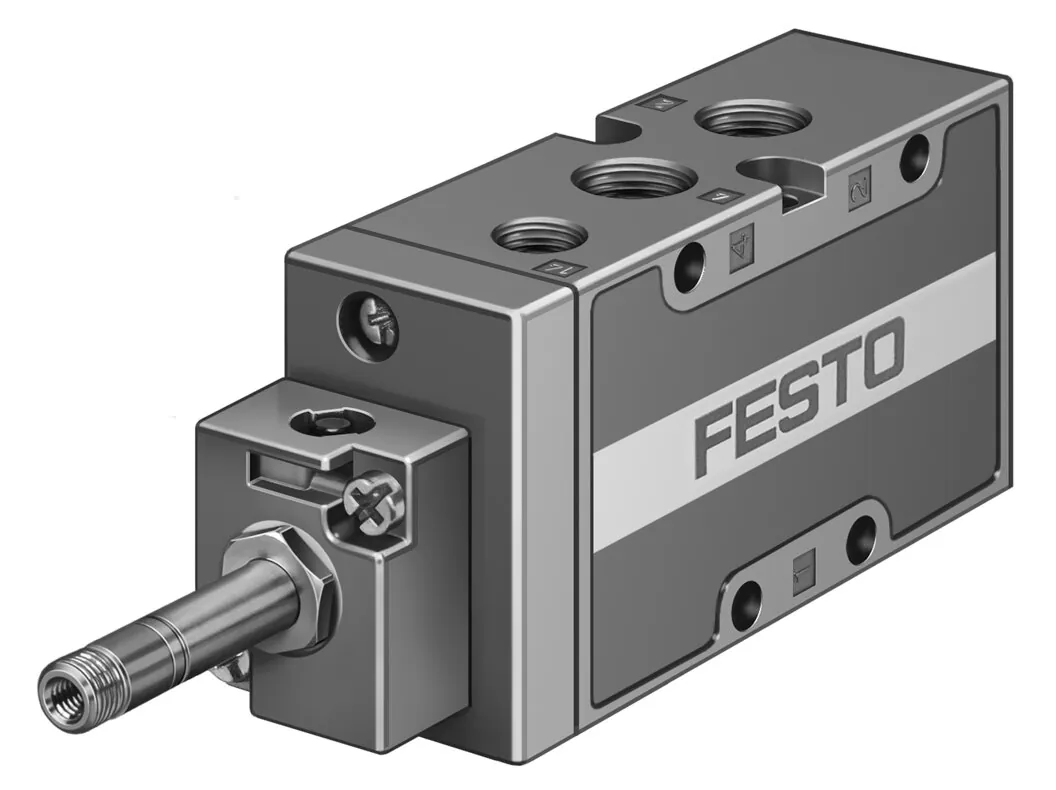

Распределитель с электроуправлением Festo MFH-5-1/4-B: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Функция
5/2 моностабильный
Ширина
32 мм
Присоединение 1
G1/4
Монтажный шаг
33 мм
Тип управления
Электрический
Масса
300 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает MFH-5-1/4-B

  1. MFHСерия

    Распределитель с электроуправлением

  2. 5Функция распределителя

    5/2-распределитель

  3. 1/4Пневматическое присоединение

    G1/4

  4. BПоколение

    Серия B

Характеристики

Технические данные MFH-5-1/4-B

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Ширина
32 мм
Стандартный номинальный расход
1300 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Условный проход
7 мм
Монтажный шаг
33 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Значение b
0,29
Значение С
5,5 л/(с·бар)
Макс. частота переключения
3 Гц
Время выключения
36 мс
Время включения
12 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
На PR-коллекторе; со сквозным отверстием
Выхлоп пилота, канал 84
M5
Пневматическое подключение, канал 1
G1/4
Пневматическое подключение, канал 2
G1/4
Пневматическое подключение, канал 3
G1/4
Пневматическое присоединение, канал 4
G1/4
Пневматическое присоединение, канал 5
G1/4

Условия работы

Рабочее давление
2 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−40 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
300 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR; TPE-U(PU)
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MFH-5-1/4-B

По разделу «Принадлежности» каталога Festo — для размера 5. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Прочее1
Датчики и кабели14

Плиты и коллекторы24

Катушки и управление21

Документы

Документация

PDFТаблица данных MFH-5-1/4-BPDF · Festo · на русскомPDFКаталог Festo TIGER2000PDF · на английском · Festo, 2026MFHВсе исполнения серии148 позиций, подбор по параметрам

FAQ

Частые вопросы

MFH-5-1/4-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MFH-5-1/4-B?

Распределитель с электроуправлением Festo MFH-5-1/4-B, артикул 15901: функция — 5/2 моностабильный; ширина — 32 мм; присоединение 1 — G1/4; монтажный шаг — 33 мм; тип управления — электрический; масса — 300 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MFH-5-1/4-B?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен MFH-5-1/4-B?

Материал уплотнений — NBR, TPE-U(PU); материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MFH-5-1/4-B?

MFH — распределитель с электроуправлением; 5 — функция распределителя: 5/2-распределитель; 1/4 — пневматическое присоединение: G1/4; B — поколение: серия B.

06Какие исполнения есть в серии MFH, кроме MFH-5-1/4-B?

В серии «Распределитель с электроуправлением MFH» — 148 позиций. У MFH-5-1/4-B: функция — 5/2 моностабильный. Другие варианты (функция: 5/3 выхлоп в нейтральной позиции, 5/3 Н.З., 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MFH-5-1/4-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), прочее (1), датчики и кабели (14), плиты и коллекторы (24), катушки и управление (21). Например: QS-G1/4-10, KMC/F/V-BZ-35X, KMF-1-230AC-2.5, PRS-1/4-10-B, AHB-MD/MF/MV. Подобраны по каталогу Festo для этого размера.

08Есть ли на MFH-5-1/4-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo TIGER2000; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MFH-5-1/4-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MFH-5-1/4-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MFH-5-1/4-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 15901; ввоз официальный, с грузовой таможенной декларацией.
