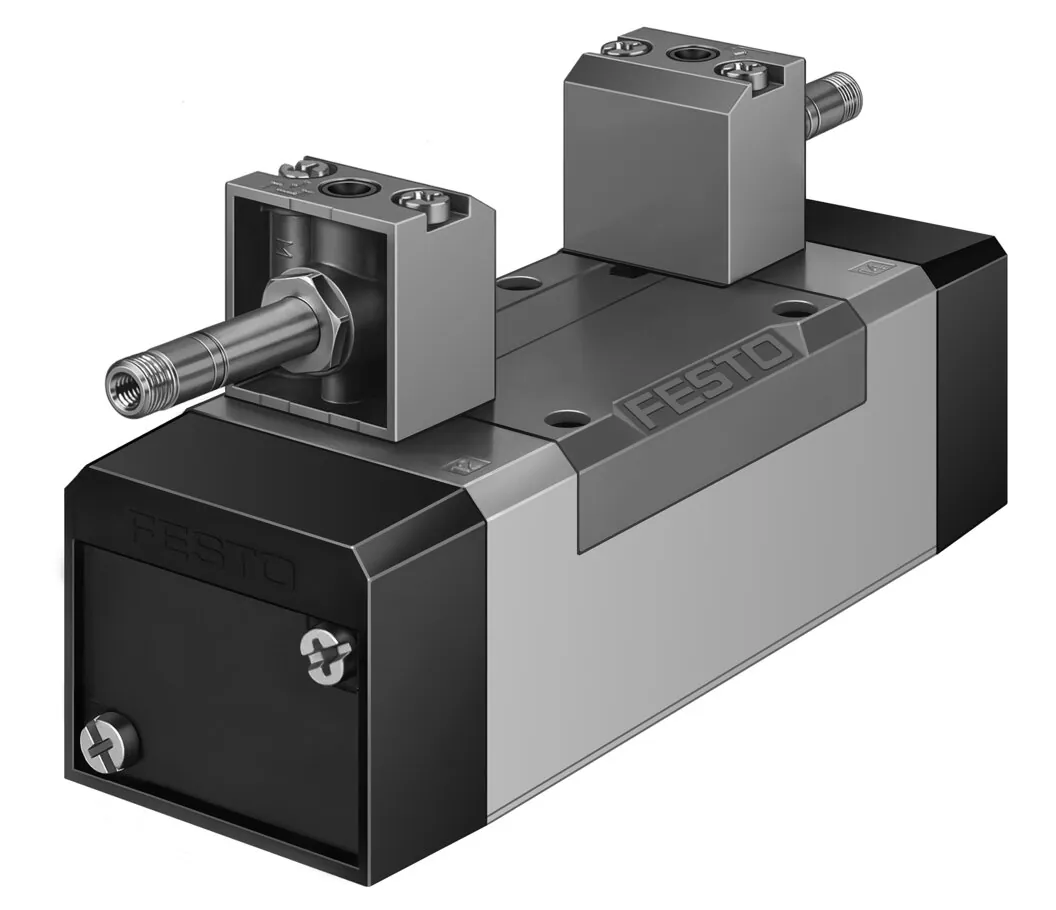

FestoРаспределитель с электроуправлением

MFH-5/3E-D-2-S-C

GTIN 4052568116620 Оригинал Festo

Распределитель с электроуправлением Festo MFH-5/3E-D-2-S-C: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Функция
5/3 выхлоп в нейтральной позиции
Ширина
54 мм
Монтажный шаг
56 мм
Тип управления
Электрический
Стандартный номинальный расход
2300 л/мин
Масса
820 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики

Технические данные MFH-5/3E-D-2-S-C

Основные

Функция распределителя
5/3 выхлоп в нейтральной позиции
Тип управления
Электрический
Ширина
54 мм
Стандартный номинальный расход
2300 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Класс защиты
IP65
Условный проход
11,5 мм
Монтажный шаг
56 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Соответствует стандарту
ISO 5599-1
Ручное дублирование
С принадлежностями, с защелкой; Толкающий
Код ISO
269
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
3 … 10 бар
Время выключения
67 мс
Время включения
35 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Стойкость к вибрации
Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Уровень звукового давления
85 дБ(А)
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
На монтажной плите; Со сквозным отверстием и винтом
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Подвод пилотного воздуха 12
Соединительная плита, размер 2 согласно ISO 5599-1
Подвод пилотного воздуха 14
Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое подключение, канал 1
Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое подключение, канал 2
Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое подключение, канал 3
Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое присоединение, канал 4
Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое присоединение, канал 5
Соединительная плита, размер 2 согласно ISO 5599-1

Условия работы

Рабочее давление
−0,9 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
820 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных MFH-5/3E-D-2-S-CPDF · Festo · на русскомMFHВсе исполнения серии148 позиций, подбор по параметрам

FAQ

Частые вопросы

MFH-5/3E-D-2-S-C: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MFH-5/3E-D-2-S-C?

Распределитель с электроуправлением Festo MFH-5/3E-D-2-S-C, артикул 151025: функция — 5/3 выхлоп в нейтральной позиции; ширина — 54 мм; монтажный шаг — 56 мм; тип управления — электрический; стандартный номинальный расход — 2300 л/мин; масса — 820 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MFH-5/3E-D-2-S-C?

По таблице данных Festo: рабочее давление — −0,9 … 16 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MFH-5/3E-D-2-S-C?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MFH, кроме MFH-5/3E-D-2-S-C?

В серии «Распределитель с электроуправлением MFH» — 148 позиций. У MFH-5/3E-D-2-S-C: функция — 5/3 выхлоп в нейтральной позиции. Другие варианты (функция: 5/2 моностабильный, 5/3 Н.З., 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на MFH-5/3E-D-2-S-C документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MFH-5/3E-D-2-S-C и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MFH-5/3E-D-2-S-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MFH-5/3E-D-2-S-C — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 151025; ввоз официальный, с грузовой таможенной декларацией.
