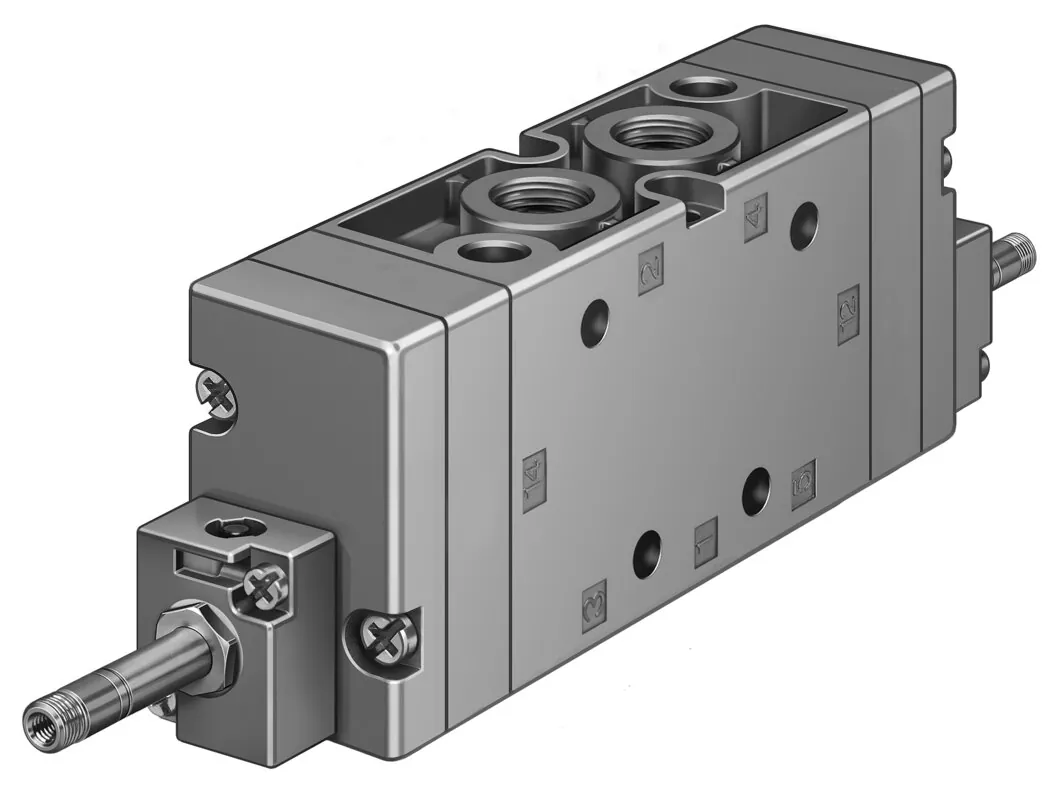

FestoРаспределитель с электроуправлением

MFH-5/3G-3/8-S-B-EX

GTIN 4052568169916 Оригинал Festo

Распределитель с электроуправлением Festo MFH-5/3G-3/8-S-B-EX: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Функция
5/3 Н.З.
Ширина
40 мм
Присоединение 1
G3/8
Монтажный шаг
41 мм
Тип управления
Электрический
Масса
780 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Обозначение

Что означает MFH-5/3G-3/8-S-B-EX

  1. MFHСерия

    Распределитель с электроуправлением

  2. 5/3GФункция распределителя

    5/3-распределитель, среднее положение закрыто

  3. 3/8Пневматическое присоединение

    G3/8

  4. SВоздух управления

    Внешний

  5. BПоколение

    Серия B

  6. EXСертификация

    Взрывозащита (ATEX)

Характеристики

Технические данные MFH-5/3G-3/8-S-B-EX

Основные

Функция распределителя
5/3 Н.З.
Тип управления
Электрический
Ширина
40 мм
Стандартный номинальный расход
2200 л/мин
Тип конструкции
Золотниковый
Тип сброса
Механическая пружина
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по взрывозащите (ATEX)
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам взрывозащиты
Категория ATEX Газ
II 2G
Категория ATEX Пыль
II 2D
Взрывозащита типа "Газ"
Ex h IIC T4 Gb
Взрывозащита типа "Пыль"
Ex h IIIC T130°C Db
Взрывобезопасная температура окружающей среды
−5°C <= Ta <= +40°C
Класс защиты
IP65
Условный проход
12 мм
Монтажный шаг
41 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внешний
Направление потока
Реверсивный
Перекрытие
Положительное перекрытие
Пилотное давление
3 … 10 бар
Макс. частота переключения
3 Гц
Время выключения
96 мс
Время включения
20 мс
Время переключения, реверс
54 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
Со сквозным отверстием
Выхлоп пилота, канал 82
M5
Выхлоп пилота, канал 84
M5
Подвод пилотного воздуха 12
G1/8
Подвод пилотного воздуха 14
G1/8
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Пневматическое подключение, канал 3
G3/8
Пневматическое присоединение, канал 4
G3/8
Пневматическое присоединение, канал 5
G3/8

Условия работы

Рабочее давление
−0,9 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−40 … 60 °C
Температура среды
−5 … 40 °C
Рабочая среда пилотного каскада
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
780 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MFH-5/3G-3/8-S-B-EX

По разделу «Принадлежности» каталога Festo этой серии. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24
Прочее1
Датчики и кабели14

Плиты и коллекторы24

Катушки и управление21

Документы

Документация

PDFТаблица данных MFH-5/3G-3/8-S-B-EXPDF · Festo · на русскомPDFКаталог Festo TIGER2000PDF · на английском · Festo, 2026MFHВсе исполнения серии148 позиций, подбор по параметрам

FAQ

Частые вопросы

MFH-5/3G-3/8-S-B-EX: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MFH-5/3G-3/8-S-B-EX?

Распределитель с электроуправлением Festo MFH-5/3G-3/8-S-B-EX, артикул 535941: функция — 5/3 Н.З.; ширина — 40 мм; присоединение 1 — G3/8; монтажный шаг — 41 мм; тип управления — электрический; масса — 780 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MFH-5/3G-3/8-S-B-EX?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MFH-5/3G-3/8-S-B-EX?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MFH-5/3G-3/8-S-B-EX?

MFH — распределитель с электроуправлением; 5/3G — функция распределителя: 5/3-распределитель, среднее положение закрыто; 3/8 — пневматическое присоединение: G3/8; S — воздух управления: внешний; B — поколение: серия B; EX — сертификация: взрывозащита (ATEX).

06Какие исполнения есть в серии MFH, кроме MFH-5/3G-3/8-S-B-EX?

В серии «Распределитель с электроуправлением MFH» — 148 позиций. У MFH-5/3G-3/8-S-B-EX: функция — 5/3 Н.З. Другие варианты (функция: 5/2 моностабильный, 5/3 выхлоп в нейтральной позиции, 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MFH-5/3G-3/8-S-B-EX?

В блоке «Принадлежности» на этой странице: подключение воздуха (24), прочее (1), датчики и кабели (14), плиты и коллекторы (24), катушки и управление (21). Например: QS-G3/8-12, KMC/F/V-BZ-35X, KMF-1-230AC-2.5, PRS-1/4-10-B, AHB-MD/MF/MV. Подобраны по каталогу Festo для этого размера.

08Есть ли на MFH-5/3G-3/8-S-B-EX документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo TIGER2000; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MFH-5/3G-3/8-S-B-EX и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MFH-5/3G-3/8-S-B-EX в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MFH-5/3G-3/8-S-B-EX — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 535941; ввоз официальный, с грузовой таможенной декларацией.
