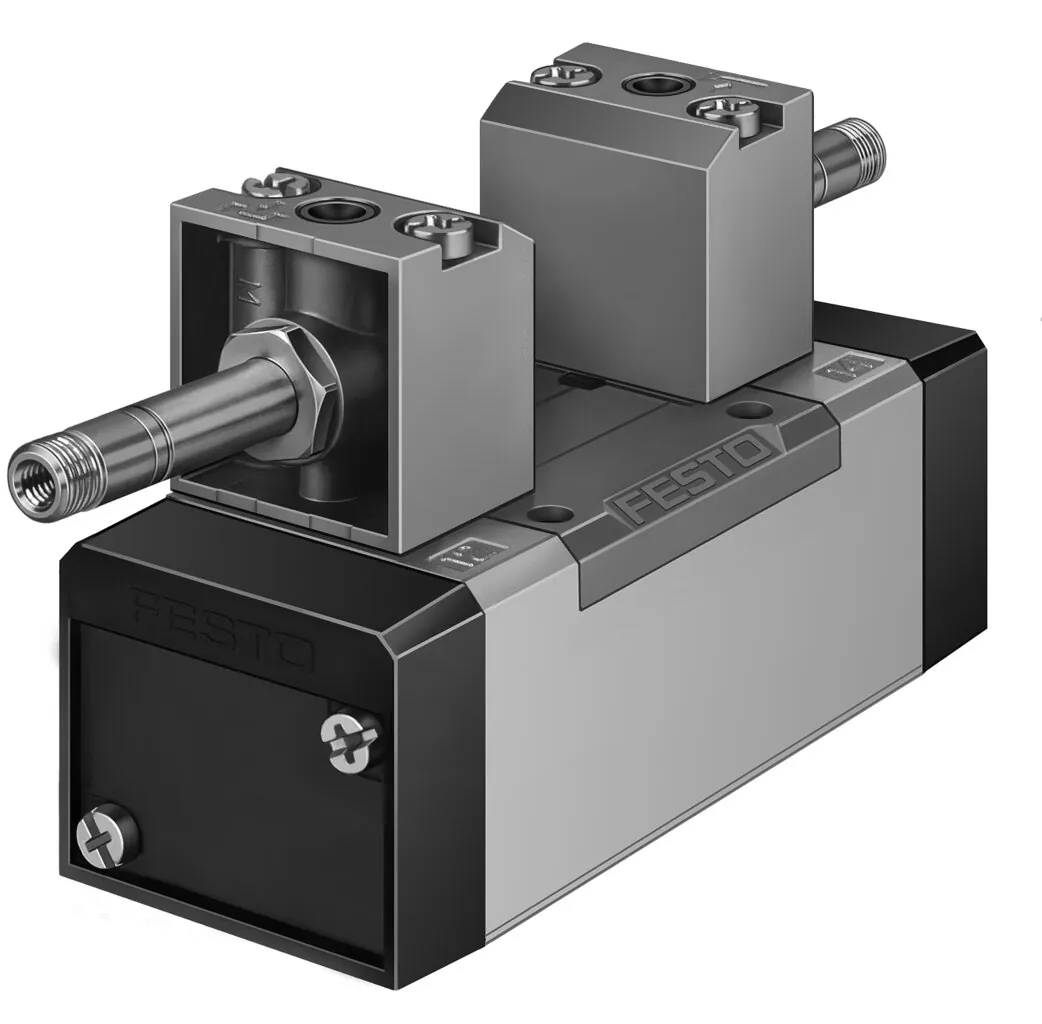

FestoРаспределитель с электроуправлением
MFH-5/3G-D-1-S-C
GTIN 4052568117443 Оригинал Festo
Распределитель с электроуправлением Festo MFH-5/3G-D-1-S-C: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.
- Функция
- 5/3 Н.З.
- Ширина
- 42 мм
- Монтажный шаг
- 43 мм
- Тип управления
- Электрический
- Стандартный номинальный расход
- 1200 л/мин
- Масса
- 520 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Функция
- 2/2 Н.З., моностабильный
- 3/2 Н.З., моностабильный
- 5/2 моностабильный
- 5/3 выхлоп в нейтральной позиции
- 5/3 Н.З.
- 5/3 под давлением в нейтральной позиции
Характеристики
Технические данные MFH-5/3G-D-1-S-C
Основные
- Функция распределителя
- 5/3 Н.З.
- Тип управления
- Электрический
- Ширина
- 42 мм
- Стандартный номинальный расход
- 1200 л/мин
- Тип конструкции
- Золотниковый
- Тип сброса
- Механическая пружина
- Класс защиты
- IP65
- Условный проход
- 8 мм
- Монтажный шаг
- 43 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Соответствует стандарту
- ISO 5599-1
- Ручное дублирование
- С принадлежностями, с защелкой; Толкающий
- Код ISO
- 169
- Тип пилотного управления
- С пилотным управлением
- Питание пилотного каскада
- Внешний
- Направление потока
- Реверсивный
- Перекрытие
- Положительное перекрытие
- Пилотное давление
- 3 … 10 бар
- Время выключения
- 36 мс
- Время включения
- 18 мс
- Макс. позитивный тестовый импульс с логикой 0
- 2200 мкс
- Макс. негативный тестовый импульс с логикой 1
- 3700 мкс
- Стойкость к вибрации
- Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Уровень звукового давления
- 85 дБ(А)
- Электрическое подключение
- Через F-катушку, заказывать отдельно
- Тип крепления
- На монтажной плите; со сквозным отверстием
- Подвод пилотного воздуха 12
- Соединительная плита, размер 1 согласно ISO 5599-1
- Подвод пилотного воздуха 14
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 1
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 2
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое подключение, канал 3
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое присоединение, канал 4
- Соединительная плита, размер 1 согласно ISO 5599-1
- Пневматическое присоединение, канал 5
- Соединительная плита, размер 1 согласно ISO 5599-1
Условия работы
- Рабочее давление
- −0,9 … 16 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −10 … 60 °C
- Рабочая среда пилотного каскада
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Температура окружающей среды
- −5 … 40 °C
Масса
- Вес продукта
- 520 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Алюминиевое литье под давление
FAQ
Частые вопросы
MFH-5/3G-D-1-S-C: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MFH-5/3G-D-1-S-C?
Распределитель с электроуправлением Festo MFH-5/3G-D-1-S-C, артикул 152564: функция — 5/3 Н.З.; ширина — 42 мм; монтажный шаг — 43 мм; тип управления — электрический; стандартный номинальный расход — 1200 л/мин; масса — 520 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает MFH-5/3G-D-1-S-C?
По таблице данных Festo: рабочее давление — −0,9 … 16 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен MFH-5/3G-D-1-S-C?
Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии MFH, кроме MFH-5/3G-D-1-S-C?
В серии «Распределитель с электроуправлением MFH» — 148 позиций. У MFH-5/3G-D-1-S-C: функция — 5/3 Н.З. Другие варианты (функция: 5/2 моностабильный, 5/3 выхлоп в нейтральной позиции, 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на MFH-5/3G-D-1-S-C документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит MFH-5/3G-D-1-S-C и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MFH-5/3G-D-1-S-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08MFH-5/3G-D-1-S-C — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 152564; ввоз официальный, с грузовой таможенной декларацией.
