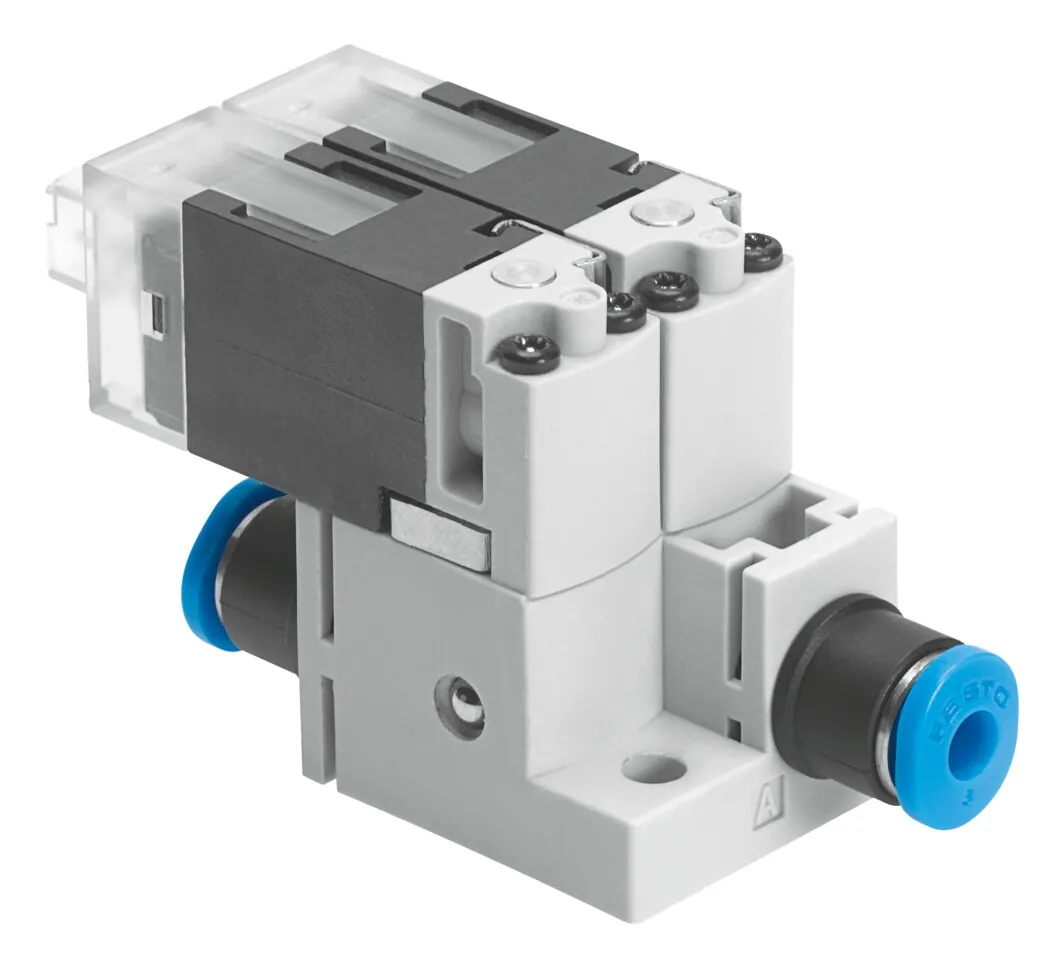

FestoВакуумный клапан

MHA1-2X2/2G-1,5-4-4-4

GTIN 4052568213411 Оригинал Festo

Вакуумный клапан Festo MHA1-2X2/2G-1,5-4-4-4: монтироваться с помощью винта на любой плоской поверхности.

Присоединение 1
QS-4
Присоединение 2
QS-4
Функция распределителя
2x2/2, Н.З., моностабильные
Тип управления
Электрический
Ширина
20 мм
Масса
31 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MHA1-2X2/2G-1,5-4-4-4

Основные

Функция распределителя
2x2/2, Н.З., моностабильные
Тип управления
Электрический
Ширина
20 мм
Стандартный номинальный расход
30 л/мин
Тип сброса
Механическая пружина
Класс защиты
IP40
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Условный проход
1,5 мм
Монтажный шаг
20 мм
Функция быстрого выхлопа
Не дросселируемый
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Отображение статуса сигнала
LED
Пригодность для работы с вакуумом
Да
Стандартный расход
30 л/мин
Максимальная частота переключения
10 Гц
Время выключения
6 мс
Время включения
6 мс
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: фаза низкого тока 0.7 Вт, фаза высокого тока 3 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Макс. длина линии
30 м
Электрическое подключение
Разъем KMH
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
QS-4
Пневматическое присоединение, 11
QS-4
Пневматическое подключение, канал 2
QS-4

Условия работы

Рабочее давление
0 … 1,5 бар
Рабочее давление, реверсивное
−0,95 … 0 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 60 °C
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
30,6 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM; HNBR; NBR
Материал корпуса
PA с армированием; PPS с армированием
Материал винтов
Сталь

Принадлежности

Что подходит к MHA1-2X2/2G-1,5-4-4-4

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных MHA1-2X2/2G-1,5-4-4-4PDF · Festo · на русскомMHA1Все исполнения серии69 позиций, подбор по параметрам

FAQ

Частые вопросы

MHA1-2X2/2G-1,5-4-4-4: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHA1-2X2/2G-1,5-4-4-4?

Вакуумный клапан Festo MHA1-2X2/2G-1,5-4-4-4, артикул 566175: присоединение 1 — QS-4; присоединение 2 — QS-4; функция распределителя — 2x2/2, Н.З., моностабильные; тип управления — электрический; ширина — 20 мм; масса — 31 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MHA1-2X2/2G-1,5-4-4-4?

По таблице данных Festo: рабочее давление — 0 … 1,5 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

03Из каких материалов изготовлен MHA1-2X2/2G-1,5-4-4-4?

Материал уплотнений — FPM, HNBR, NBR; материал корпуса — PA с армированием, PPS с армированием; материал винтов — сталь. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии MHA1, кроме MHA1-2X2/2G-1,5-4-4-4?

В серии «Плита для блочного монтажа MHA1» — 69 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к MHA1-2X2/2G-1,5-4-4-4?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-4X0,75-BL. Подобраны по каталогу Festo для этого размера.

06Есть ли на MHA1-2X2/2G-1,5-4-4-4 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MHA1-2X2/2G-1,5-4-4-4 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHA1-2X2/2G-1,5-4-4-4 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MHA1-2X2/2G-1,5-4-4-4 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 566175; ввоз официальный, с грузовой таможенной декларацией.
