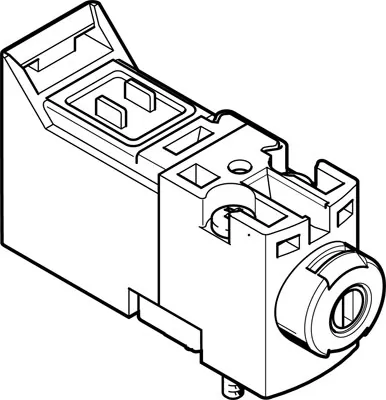

FestoРаспределитель с электроуправлением
MHA1-M1AR-3/2G-0,6-P3
GTIN 4052568279080 Оригинал Festo
Распределитель с электроуправлением Festo MHA1-M1AR-3/2G-0,6-P3: монтажная плита; монтажная плита.
- Присоединение 1
- Монтажная плита
- Присоединение 2
- Монтажная плита
- Функция распределителя
- 3/2 Н.З., моностабильный
- Тип управления
- Электрический
- Ширина
- 10 мм
- Масса
- 10 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные MHA1-M1AR-3/2G-0,6-P3
Основные
- Функция распределителя
- 3/2 Н.З., моностабильный
- Тип управления
- Электрический
- Ширина
- 10 мм
- Стандартный номинальный расход
- 10 л/мин
- Тип конструкции
- Тарельчатый клапан с пружинным возвратом
- Тип сброса
- Механическая пружина
- Класс защиты
- IP40
- Сертификационный департамент
- UL MH19482
- Условный проход
- 0,65 мм
- Монтажный шаг
- 10 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Защелкиваемый; Толкающий
- Тип пилотного управления
- Прямой
- Направление потока
- Нереверсивный
- Перекрытие
- Отрицательное перекрытие
- Примечания по динамизации усилия
- Частота переключения как минимум раз в неделю
- Максимальная частота переключения
- 10 Гц
- Время выключения
- 10 мс
- Время включения
- 5 мс
- Рабочий цикл
- 100 %
- Потребление электроэнергии
- 1 В·А
- Характеристики катушки
- 24 В перем. тока: 50/60 Гц, мощность переключения 1 В·А, мощность удержания 1 В·А
- Допустимые колебания напряжения
- +/- 10 %
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Электрическое подключение
- Через электрическую соединительную плиту
- Тип крепления
- На монтажной плите; со сквозным отверстием
- Пневматическое подключение, канал 1
- Монтажная плита
- Пневматическое подключение, канал 2
- Монтажная плита
- Пневматическое подключение, канал 3
- Монтажная плита
Условия работы
- Рабочее давление
- 0,15 … 0,8 МПа
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Температура хранения
- −20 … 60 °C
- Температура среды
- −5 … 50 °C
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 10 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- FPM; HNBR; NBR
- Материал корпуса
- PA с армированием; PPS с армированием
FAQ
Частые вопросы
MHA1-M1AR-3/2G-0,6-P3: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MHA1-M1AR-3/2G-0,6-P3?
Распределитель с электроуправлением Festo MHA1-M1AR-3/2G-0,6-P3, артикул 8025226: присоединение 1 — монтажная плита; присоединение 2 — монтажная плита; функция распределителя — 3/2 Н.З., моностабильный; тип управления — электрический; ширина — 10 мм; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает MHA1-M1AR-3/2G-0,6-P3?
По таблице данных Festo: рабочее давление — 0,15 … 0,8 МПа; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.
04Из каких материалов изготовлен MHA1-M1AR-3/2G-0,6-P3?
Материал уплотнений — FPM, HNBR, NBR; материал корпуса — PA с армированием, PPS с армированием. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии MHA1, кроме MHA1-M1AR-3/2G-0,6-P3?
В серии «Плита для блочного монтажа MHA1» — 69 позиций. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на MHA1-M1AR-3/2G-0,6-P3 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит MHA1-M1AR-3/2G-0,6-P3 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MHA1-M1AR-3/2G-0,6-P3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08MHA1-M1AR-3/2G-0,6-P3 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8025226; ввоз официальный, с грузовой таможенной декларацией.
