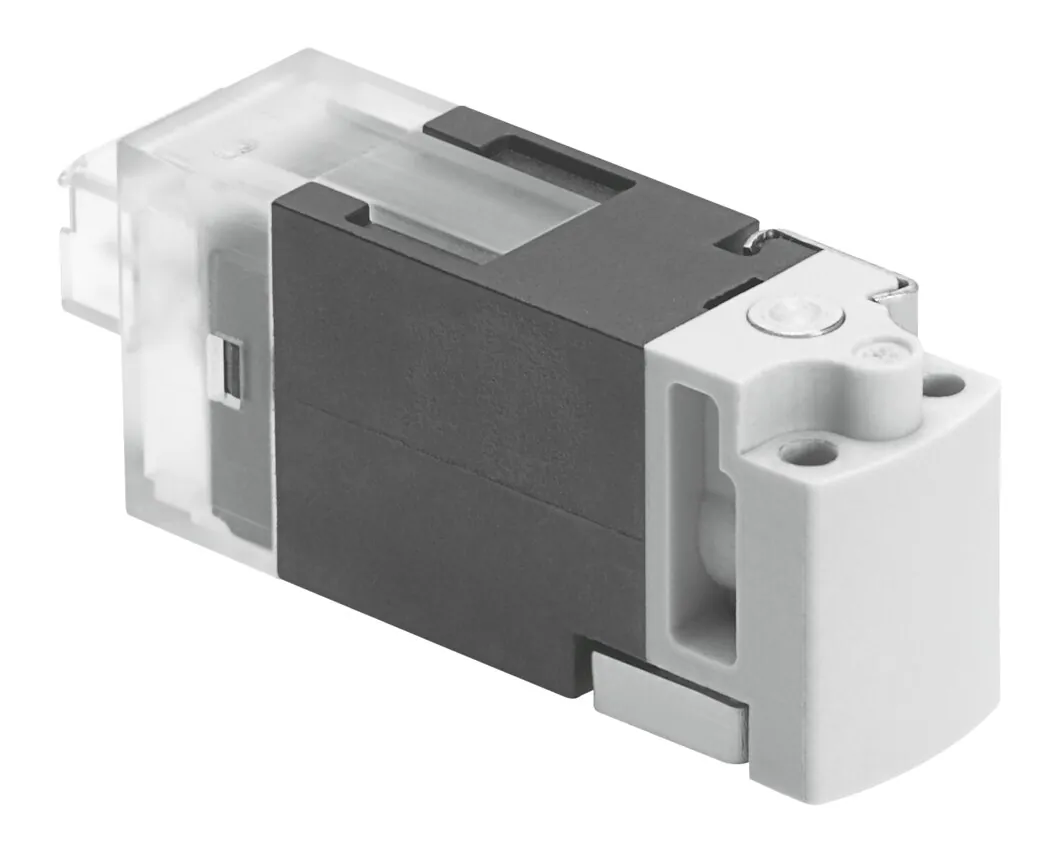

FestoРаспределитель с электроуправлением
MHA1-M1LCH-2/2G-1.5-HC
GTIN 4052568096540 Оригинал Festo
Распределитель с электроуправлением Festo MHA1-M1LCH-2/2G-1.5-HC: монтажная плита; монтажная плита.
- Присоединение 1
- Монтажная плита
- Присоединение 2
- Монтажная плита
- Функция распределителя
- 2/2 Н.З., моностабильный
- Тип управления
- Электрический
- Ширина
- 10 мм
- Масса
- 10 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Характеристики
Технические данные MHA1-M1LCH-2/2G-1.5-HC
Основные
- Функция распределителя
- 2/2 Н.З., моностабильный
- Тип управления
- Электрический
- Ширина
- 10 мм
- Стандартный номинальный расход
- 30 л/мин
- Тип конструкции
- Тарельчатый клапан с пружинным возвратом
- Тип сброса
- Механическая пружина
- Класс защиты
- IP40
- Авторизация
- Знак RCM
- Обозначение CE (см. заявление о соответствии)
- В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
- Маркировка UKCA (см. декларацию о соответствии)
- По британским нормам ЭМС; По британским нормам RoHS
- Условный проход
- 1,5 мм
- Монтажный шаг
- 10 мм
- Функция быстрого выхлопа
- Не дросселируемый
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Толкающий
- Тип пилотного управления
- Прямой
- Направление потока
- Нереверсивный
- Отображение статуса сигнала
- LED
- Пригодность для работы с вакуумом
- Да
- Стандартный расход
- 30 л/мин
- Максимальная частота переключения
- 10 Гц
- Время выключения
- 6 мс
- Время включения
- 6 мс
- Рабочий цикл
- 100 %
- Характеристики катушки
- 24 В пост. тока: фаза низкого тока 0.7 Вт, фаза высокого тока 3 Вт
- Допустимые колебания напряжения
- +/- 10 %
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Макс. длина линии
- 30 м
- Электрическое подключение
- Разъем KMH
- Тип крепления
- На монтажной плите
- Пневматическое подключение, канал 1
- Монтажная плита
- Пневматическое присоединение, 11
- Монтажная плита
- Пневматическое подключение, канал 2
- Монтажная плита
Условия работы
- Рабочее давление
- 0 … 1,5 бар
- Рабочее давление, реверсивное
- −0,95 … 0 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B2-L
- Температура хранения
- −20 … 60 °C
- Температура среды
- −5 … 50 °C
- Температура окружающей среды
- −5 … 50 °C
Масса
- Вес продукта
- 10 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- FPM; HNBR; NBR
- Материал корпуса
- PA с армированием; PPS с армированием
- Материал винтов
- Сталь
FAQ
Частые вопросы
MHA1-M1LCH-2/2G-1.5-HC: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MHA1-M1LCH-2/2G-1.5-HC?
Распределитель с электроуправлением Festo MHA1-M1LCH-2/2G-1.5-HC, артикул 557864: присоединение 1 — монтажная плита; присоединение 2 — монтажная плита; функция распределителя — 2/2 Н.З., моностабильный; тип управления — электрический; ширина — 10 мм; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает MHA1-M1LCH-2/2G-1.5-HC?
По таблице данных Festo: рабочее давление — 0 … 1,5 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.
04Из каких материалов изготовлен MHA1-M1LCH-2/2G-1.5-HC?
Материал уплотнений — FPM, HNBR, NBR; материал корпуса — PA с армированием, PPS с армированием; материал винтов — сталь. Материалы указаны по таблице данных Festo.
05Какие исполнения есть в серии MHA1, кроме MHA1-M1LCH-2/2G-1.5-HC?
В серии «Плита для блочного монтажа MHA1» — 69 позиций. Все позиции серии с отбором по параметрам — на странице серии.
06Есть ли на MHA1-M1LCH-2/2G-1.5-HC документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
07Сколько стоит MHA1-M1LCH-2/2G-1.5-HC и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MHA1-M1LCH-2/2G-1.5-HC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
08MHA1-M1LCH-2/2G-1.5-HC — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 557864; ввоз официальный, с грузовой таможенной декларацией.
