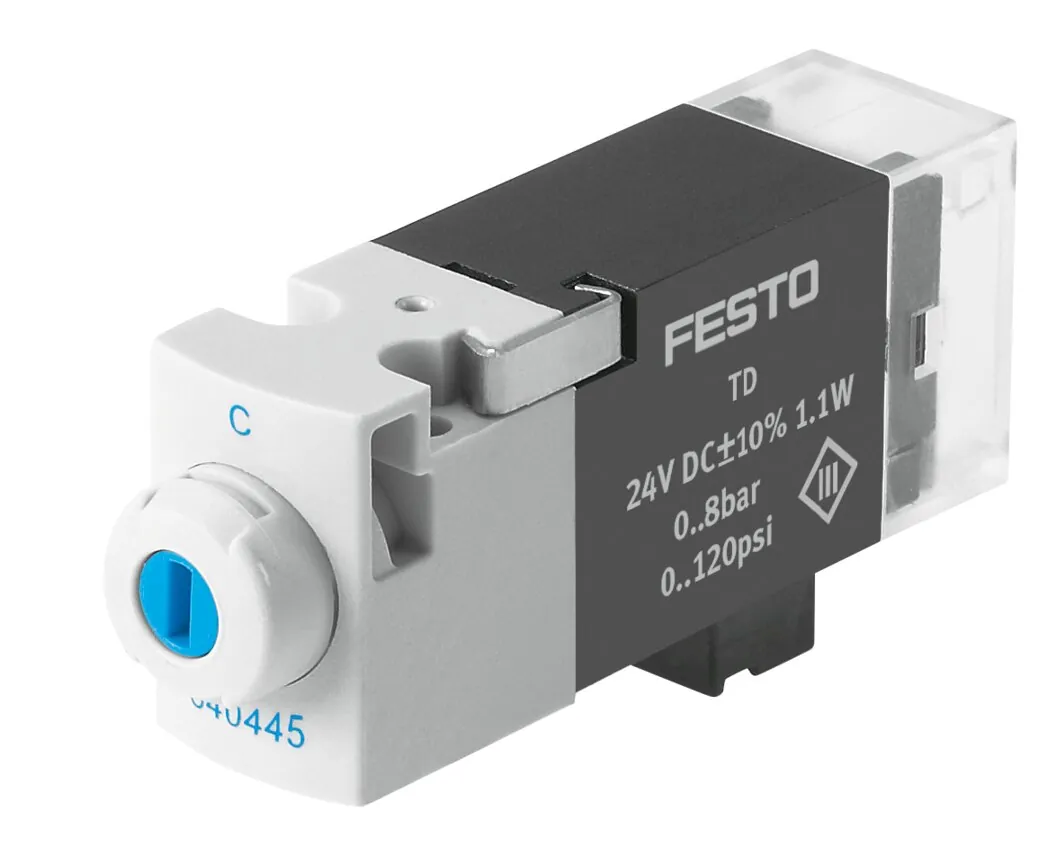

FestoРаспределитель с электроуправлением

MHA1-M1LH-3/2O-0,6-PI

GTIN 4052568090449 Оригинал Festo

Распределитель с электроуправлением Festo MHA1-M1LH-3/2O-0,6-PI: стыковой распределитель для индивидуального и батарейного монтажа, исключительно малые габариты, электрический штекер снизу (вставной).

Присоединение 2
Монтажная плита
Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
10 л/мин
Масса
11 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MHA1-M1LH-3/2O-0,6-PI

  1. MHA1Серия

    Распределитель с электроуправлением

  2. M1LHПривод и номинальное напряжение и индикация и ручное управление

    Электромагнит, дискретное управление; 24 В пост. тока; светодиод; без фиксации

  3. 3/2OФункция распределителя и нормальное положение

    3/2-распределитель; нормально открытый

  4. 0,6Условный проход

    0,65 мм

  5. PIЭлектрическое подключение

    Разъём снизу для вставного монтажа

Характеристики

Технические данные MHA1-M1LH-3/2O-0,6-PI

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
10 л/мин
Тип конструкции
Тарельчатый клапан с пружинным возвратом
Тип сброса
Механическая пружина
Класс защиты
IP40
Авторизация
C UL us — Recognized (OL)
Сертификационный департамент
UL MH19482
Условный проход
0,7 мм
Монтажный шаг
10 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Идентификация позиции распределителя
Табличка
Перекрытие
Отрицательное перекрытие
Примечания по динамизации усилия
Частота переключения как минимум раз в неделю
Отображение статуса сигнала
LED
Максимальная частота переключения
20 Гц
Время выключения
4 мс
Время включения
4 мс
Рабочий цикл
100 %
Потребление электроэнергии
1,1 Вт
Характеристики катушки
24 В пост. тока: 1.1 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Разъем
Тип крепления
На монтажной плите; со сквозным отверстием
Пневматическое присоединение, 11
Монтажная плита
Пневматическое подключение, канал 2
Монтажная плита
Пневматическое подключение, канал 33
Монтажная плита

Условия работы

Рабочее давление
0 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 60 °C
Температура среды
−5 … 40 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
11 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM; HNBR; NBR
Материал корпуса
PA с армированием; PPS с армированием

Документы

Документация

PDFТаблица данных MHA1-M1LH-3/2O-0,6-PIPDF · Festo · на русскомPDFКаталог Festo MH1PDF · на английском · Festo, 2026MHA1Все исполнения серии69 позиций, подбор по параметрам

FAQ

Частые вопросы

MHA1-M1LH-3/2O-0,6-PI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHA1-M1LH-3/2O-0,6-PI?

Распределитель с электроуправлением Festo MHA1-M1LH-3/2O-0,6-PI, артикул 540442: присоединение 2 — монтажная плита; функция распределителя — 3/2 Н.О., моностабильный; тип управления — электрический; ширина — 10 мм; стандартный номинальный расход — 10 л/мин; масса — 11 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHA1-M1LH-3/2O-0,6-PI?

По таблице данных Festo: рабочее давление — 0 … 6 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен MHA1-M1LH-3/2O-0,6-PI?

Материал уплотнений — FPM, HNBR, NBR; материал корпуса — PA с армированием, PPS с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MHA1-M1LH-3/2O-0,6-PI?

MHA1 — распределитель с электроуправлением; M1LH — привод и номинальное напряжение и индикация и ручное управление: электромагнит, дискретное управление, 24 В пост. тока, светодиод, без фиксации; 3/2O — функция распределителя и нормальное положение: 3/2-распределитель, нормально открытый; 0,6 — условный проход: 0,65 мм; PI — электрическое подключение: разъём снизу для вставного монтажа.

06Какие исполнения есть в серии MHA1, кроме MHA1-M1LH-3/2O-0,6-PI?

В серии «Плита для блочного монтажа MHA1» — 69 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на MHA1-M1LH-3/2O-0,6-PI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MH1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MHA1-M1LH-3/2O-0,6-PI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHA1-M1LH-3/2O-0,6-PI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MHA1-M1LH-3/2O-0,6-PI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 540442; ввоз официальный, с грузовой таможенной декларацией.
