FestoПлита для блочного монтажа

MHA1-P6-2-M3-PI

GTIN 4052568160357 Оригинал Festo

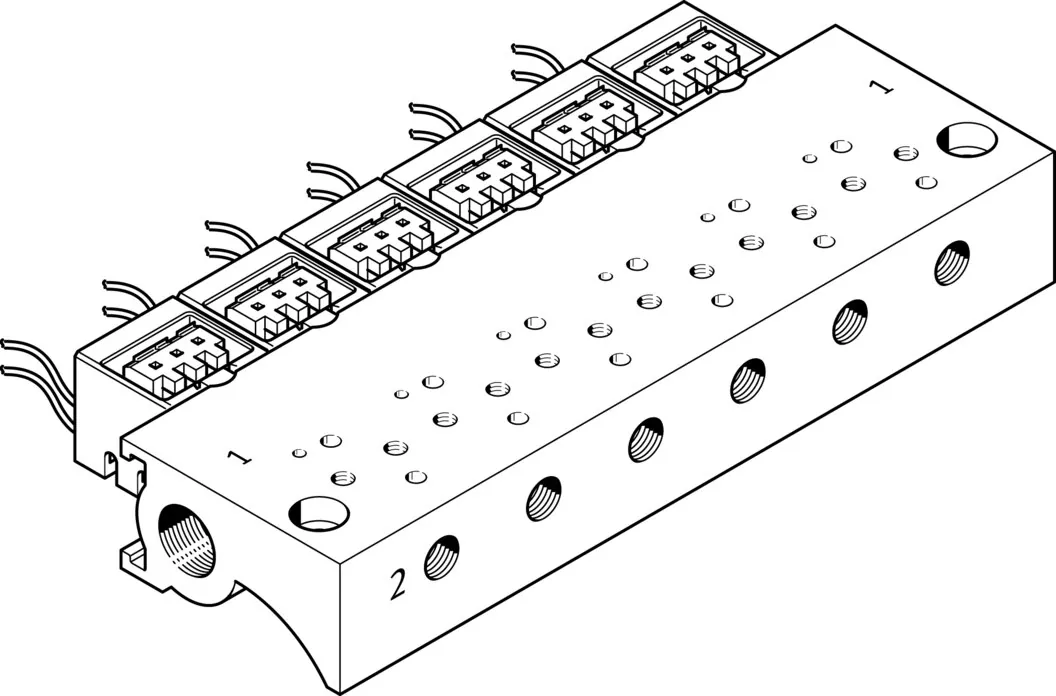

Плита для блочного монтажа Festo MHA1-P6-2-M3-PI: со штекером в основании, для стыковых распределителей MHA1-...-PI.

Присоединение 1
M7
Присоединение 2
M3
Макс. количество распределителей
6
Способ крепления на плите
Со сквозным отверстием
Способ крепления распределителя
С внутренней резьбой
Масса
63 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • M3
  • M5
  • M7
  • QS-4
  • Монтажная плита

Характеристики

Технические данные MHA1-P6-2-M3-PI

Основные

Макс. количество распределителей
6
Способ крепления на плите
Со сквозным отверстием
Способ крепления распределителя
С внутренней резьбой
Пневматическое подключение, канал 1
M7
Пневматическое подключение, канал 2
M3

Условия работы

Рабочее давление
0 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
−10 … 60 °C

Материалы

Материал соединительной плиты
Алюминиевый сплав

Документы

Документация

PDFТаблица данных MHA1-P6-2-M3-PIPDF · Festo · на русскомMHA1Все исполнения серии69 позиций, подбор по параметрам

FAQ

Частые вопросы

MHA1-P6-2-M3-PI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHA1-P6-2-M3-PI?

Плита для блочного монтажа Festo MHA1-P6-2-M3-PI, артикул 197229: присоединение 1 — M7; присоединение 2 — M3; макс. количество распределителей — 6; способ крепления на плите — со сквозным отверстием; способ крепления распределителя — с внутренней резьбой; масса — 63 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужна плита для блочного монтажа?

На общую плиту ставят несколько распределителей: питание и выхлоп у них общие, а монтаж получается компактнее.

03При каком давлении и температуре работает MHA1-P6-2-M3-PI?

По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен MHA1-P6-2-M3-PI?

Материал соединительной плиты — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MHA1, кроме MHA1-P6-2-M3-PI?

В серии «Плита для блочного монтажа MHA1» — 69 позиций. У MHA1-P6-2-M3-PI: присоединение 1 — M7. Другие варианты (присоединение 1: M3, M5) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на MHA1-P6-2-M3-PI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MHA1-P6-2-M3-PI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHA1-P6-2-M3-PI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MHA1-P6-2-M3-PI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 197229; ввоз официальный, с грузовой таможенной декларацией.
