FestoПлита для блочного монтажа

MHA1-PR4-3-M3-PI-PCB

GTIN 4052568082208 Оригинал Festo

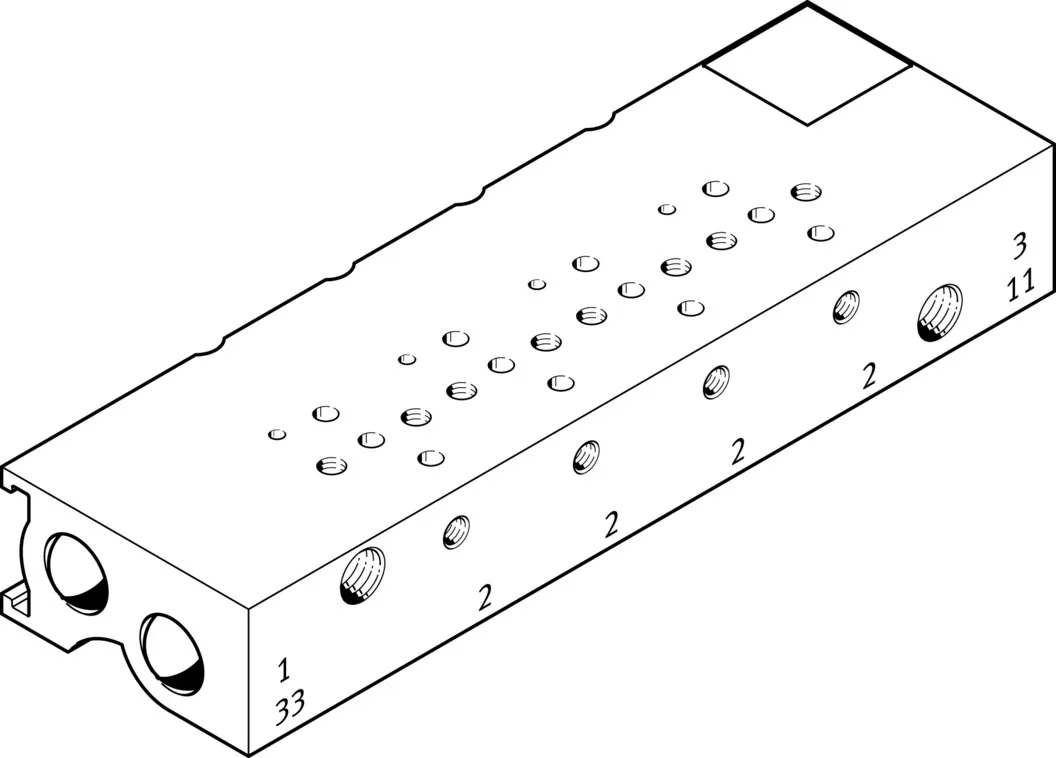

Плита для блочного монтажа Festo MHA1-PR4-3-M3-PI-PCB: для монтажа стыковых распределителей MHA1-...-PI на печатных платах.

Присоединение 1
M5
Присоединение 2
M3
Макс. количество распределителей
4
Способ крепления распределителя
С внутренней резьбой
Пневматическое подключение, канал 3
M5
Масса
47 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • M3
  • M5
  • M7
  • QS-4
  • Монтажная плита

Характеристики

Технические данные MHA1-PR4-3-M3-PI-PCB

Основные

Макс. количество распределителей
4
Способ крепления распределителя
С внутренней резьбой
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M3
Пневматическое подключение, канал 3
M5

Условия работы

Рабочее давление
0 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура окружающей среды
0 … 40 °C

Материалы

Материал соединительной плиты
Алюминиевый сплав

Документы

Документация

PDFТаблица данных MHA1-PR4-3-M3-PI-PCBPDF · Festo · на русскомMHA1Все исполнения серии69 позиций, подбор по параметрам

FAQ

Частые вопросы

MHA1-PR4-3-M3-PI-PCB: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHA1-PR4-3-M3-PI-PCB?

Плита для блочного монтажа Festo MHA1-PR4-3-M3-PI-PCB, артикул 197248: присоединение 1 — M5; присоединение 2 — M3; макс. количество распределителей — 4; способ крепления распределителя — с внутренней резьбой; пневматическое подключение, канал 3 — M5; масса — 47 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужна плита для блочного монтажа?

На общую плиту ставят несколько распределителей: питание и выхлоп у них общие, а монтаж получается компактнее.

03При каком давлении и температуре работает MHA1-PR4-3-M3-PI-PCB?

По таблице данных Festo: рабочее давление — 0 … 8 бар; температура окружающей среды — 0 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Из каких материалов изготовлен MHA1-PR4-3-M3-PI-PCB?

Материал соединительной плиты — алюминиевый сплав. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MHA1, кроме MHA1-PR4-3-M3-PI-PCB?

В серии «Плита для блочного монтажа MHA1» — 69 позиций. У MHA1-PR4-3-M3-PI-PCB: присоединение 1 — M5. Другие варианты (присоединение 1: M3, M7) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на MHA1-PR4-3-M3-PI-PCB документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MHA1-PR4-3-M3-PI-PCB и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHA1-PR4-3-M3-PI-PCB в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MHA1-PR4-3-M3-PI-PCB — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 197248; ввоз официальный, с грузовой таможенной декларацией.
