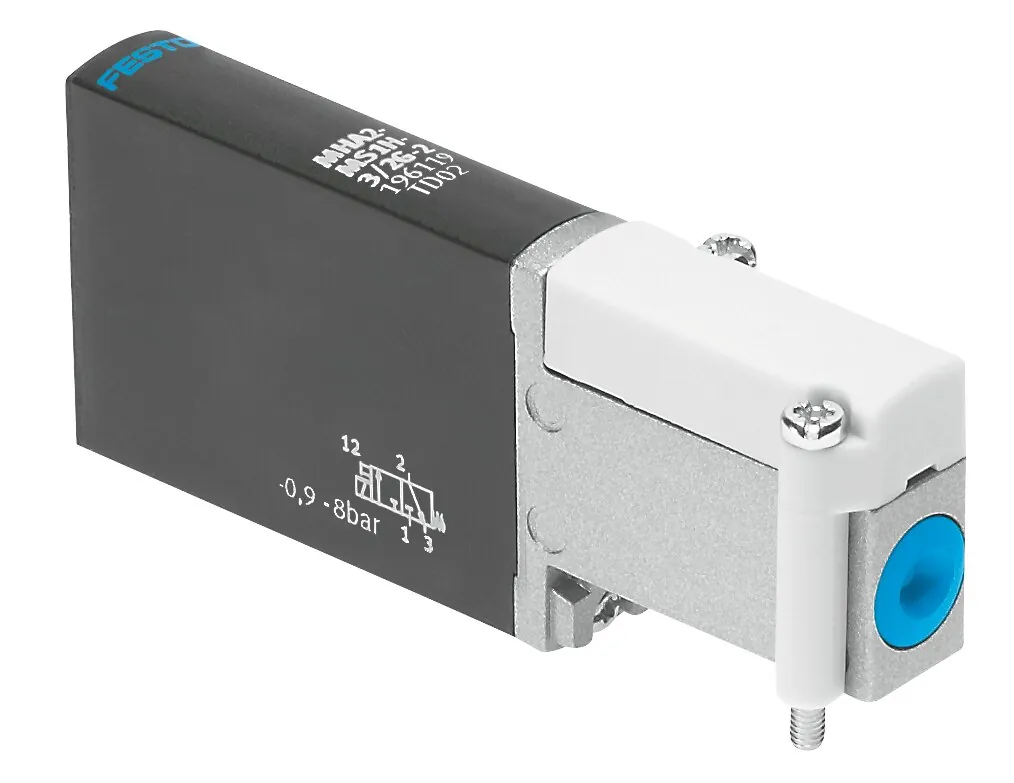

FestoРаспределитель с электроуправлением
MHA2-M1H-3/2O-2
GTIN 4052568080938 Оригинал Festo
Распределитель с электроуправлением Festo MHA2-M1H-3/2O-2: монтажная плита.
- Присоединение 2
- Монтажная плита
- Функция распределителя
- 3/2 Н.О., моностабильный
- Тип управления
- Электрический
- Ширина
- 10 мм
- Стандартный номинальный расход
- 100 л/мин
- Масса
- 60 г
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Присоединение 2
- M5
- Монтажная плита
Обозначение
Что означает MHA2-M1H-3/2O-2
- MHA2Серия
Распределитель с электроуправлением
- M1HПривод и номинальное напряжение и ручное управление
Электромагнит, дискретное управление; 24 В пост. тока; без фиксации
- 3/2OФункция распределителя и нормальное положение
3/2-распределитель; нормально открытый
- 2Пневматическое присоединение
Монтаж на плиту, условный проход 2 мм
Характеристики
Технические данные MHA2-M1H-3/2O-2
Основные
- Функция распределителя
- 3/2 Н.О., моностабильный
- Тип управления
- Электрический
- Ширина
- 10 мм
- Стандартный номинальный расход
- 100 л/мин
- Тип конструкции
- Переливной тарельчатый клапан
- Тип сброса
- Механическая пружина
- Класс защиты
- IP65
- Авторизация
- C UL us — Recognized (OL)
- Условный проход
- 2 мм
- Монтажный шаг
- 14 мм
- Примечание по шагу монтажа
- Minimum distance between the valves is 4 мм
- Функция быстрого выхлопа
- Дросселирующий
- Тип уплотнения
- Мягкий
- Положение при сборке
- Любое
- Ручное дублирование
- Толкающий
- Тип пилотного управления
- Прямой
- Направление потока
- Реверсивный с ограничениями
- Перекрытие
- Отрицательное перекрытие
- Максимальная частота переключения
- 130 Гц
- Время выключения
- 3,5 мс
- Время включения
- 7 мс
- Рабочий цикл
- 100 %
- Характеристики катушки
- 24 В пост. тока: 2.88 Вт
- Допустимые колебания напряжения
- +/- 10 %
- Стойкость к вибрации
- Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
- Сопротивление ударной нагрузке
- Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
- Электрическое подключение
- 2-пин; Разъем
- Тип крепления
- На монтажной плите
- Пневматическое присоединение, 11
- Монтажная плита
- Пневматическое подключение, канал 2
- Монтажная плита
- Пневматическое подключение, канал 33
- Монтажная плита
Условия работы
- Рабочее давление
- −0,9 … 8 бар
- Рабочее давление, реверсивное
- −0,9 … 1 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
- Примечание по рабочей среде
- Возможна работа со смазкой (впоследствии требуется постоянная смазка)
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура среды
- −5 … 40 °C
- Температура окружающей среды
- −5 … 40 °C
Масса
- Вес продукта
- 60 г
Материалы
- Замечания по материалу
- Соответствует директиве по ограничению использования опасных веществ (RoHS)
- Материал уплотнений
- HNBR; NBR
- Материал корпуса
- Цинковое литьё с покрытием
- Материал винтов
- Гальванизированная сталь
FAQ
Частые вопросы
MHA2-M1H-3/2O-2: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MHA2-M1H-3/2O-2?
Распределитель с электроуправлением Festo MHA2-M1H-3/2O-2, артикул 196138: присоединение 2 — монтажная плита; функция распределителя — 3/2 Н.О., моностабильный; тип управления — электрический; ширина — 10 мм; стандартный номинальный расход — 100 л/мин; масса — 60 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает распределитель с электроуправлением?
Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.
03При каком давлении и температуре работает MHA2-M1H-3/2O-2?
По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.
04Из каких материалов изготовлен MHA2-M1H-3/2O-2?
Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение MHA2-M1H-3/2O-2?
MHA2 — распределитель с электроуправлением; M1H — привод и номинальное напряжение и ручное управление: электромагнит, дискретное управление, 24 В пост. тока, без фиксации; 3/2O — функция распределителя и нормальное положение: 3/2-распределитель, нормально открытый; 2 — пневматическое присоединение: монтаж на плиту, условный проход 2 мм.
06Какие исполнения есть в серии MHA2, кроме MHA2-M1H-3/2O-2?
В серии «Распределитель с электроуправлением MHA2» — 22 позиции. У MHA2-M1H-3/2O-2: присоединение 2 — монтажная плита. Другие варианты (присоединение 2: M5) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.
07Есть ли на MHA2-M1H-3/2O-2 документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo MH2TO4; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит MHA2-M1H-3/2O-2 и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MHA2-M1H-3/2O-2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09MHA2-M1H-3/2O-2 — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 196138; ввоз официальный, с грузовой таможенной декларацией.
