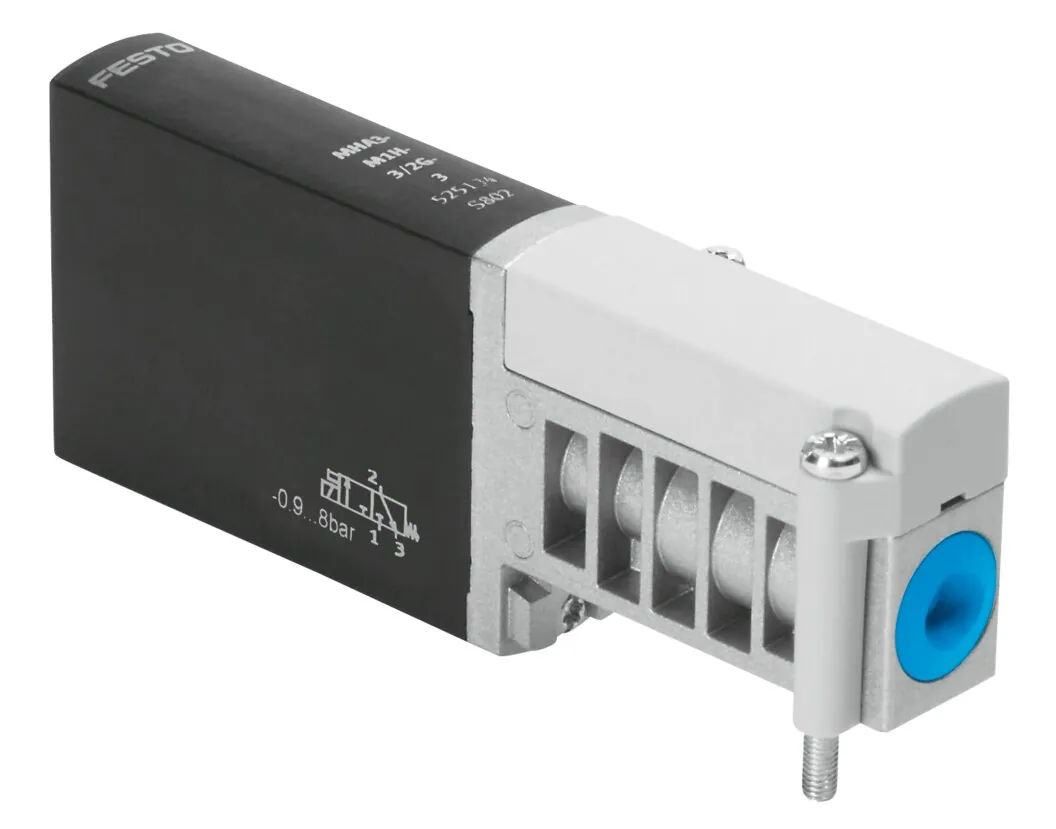

FestoРаспределитель с электроуправлением

MHA3-M1H-3/2G-3

GTIN 4052568082710 Оригинал Festo

Распределитель с электроуправлением Festo MHA3-M1H-3/2G-3: монтажная плита.

Присоединение 2
Монтажная плита
Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
14 мм
Стандартный номинальный расход
200 л/мин
Масса
120 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MHA3-M1H-3/2G-3

  1. MHA3Серия

    Распределитель с электроуправлением

  2. M1HПривод и номинальное напряжение и ручное управление

    Электромагнит, дискретное управление; 24 В пост. тока; без фиксации

  3. 3/2GФункция распределителя и нормальное положение

    3/2-распределитель; нормально закрытый

  4. 3Пневматическое присоединение

    Монтаж на плиту, условный проход 3 мм

Характеристики

Технические данные MHA3-M1H-3/2G-3

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
14 мм
Стандартный номинальный расход
200 л/мин
Тип конструкции
Переливной тарельчатый клапан
Тип сброса
Механическая пружина
Класс защиты
IP65
Авторизация
C UL us — Recognized (OL)
Условный проход
3 мм
Монтажный шаг
19 мм
Примечание по шагу монтажа
Minimum distance between the valves is 5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Реверсивный с ограничениями
Перекрытие
Отрицательное перекрытие
Максимальная частота переключения
130 Гц
Время выключения
4,5 мс
Время включения
8,3 мс
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: 3.7 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
2-пин; Разъем
Тип крепления
На PR-коллекторе
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
Монтажная плита
Пневматическое подключение, канал 3
Монтажная плита

Условия работы

Рабочее давление
−0,9 … 8 бар
Рабочее давление, реверсивное
−0,9 … 1 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 40 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
120 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Цинковое литьё с покрытием
Материал винтов
Гальванизированная сталь

Документы

Документация

PDFТаблица данных MHA3-M1H-3/2G-3PDF · Festo · на русскомPDFКаталог Festo MH2TO4PDF · на английском · Festo, 2026MHA3Все исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

MHA3-M1H-3/2G-3: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHA3-M1H-3/2G-3?

Распределитель с электроуправлением Festo MHA3-M1H-3/2G-3, артикул 525134: присоединение 2 — монтажная плита; функция распределителя — 3/2 Н.З., моностабильный; тип управления — электрический; ширина — 14 мм; стандартный номинальный расход — 200 л/мин; масса — 120 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHA3-M1H-3/2G-3?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MHA3-M1H-3/2G-3?

Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MHA3-M1H-3/2G-3?

MHA3 — распределитель с электроуправлением; M1H — привод и номинальное напряжение и ручное управление: электромагнит, дискретное управление, 24 В пост. тока, без фиксации; 3/2G — функция распределителя и нормальное положение: 3/2-распределитель, нормально закрытый; 3 — пневматическое присоединение: монтаж на плиту, условный проход 3 мм.

06Какие исполнения есть в серии MHA3, кроме MHA3-M1H-3/2G-3?

В серии «Плита для блочного монтажа MHA3» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на MHA3-M1H-3/2G-3 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MH2TO4; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MHA3-M1H-3/2G-3 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHA3-M1H-3/2G-3 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MHA3-M1H-3/2G-3 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 525134; ввоз официальный, с грузовой таможенной декларацией.
