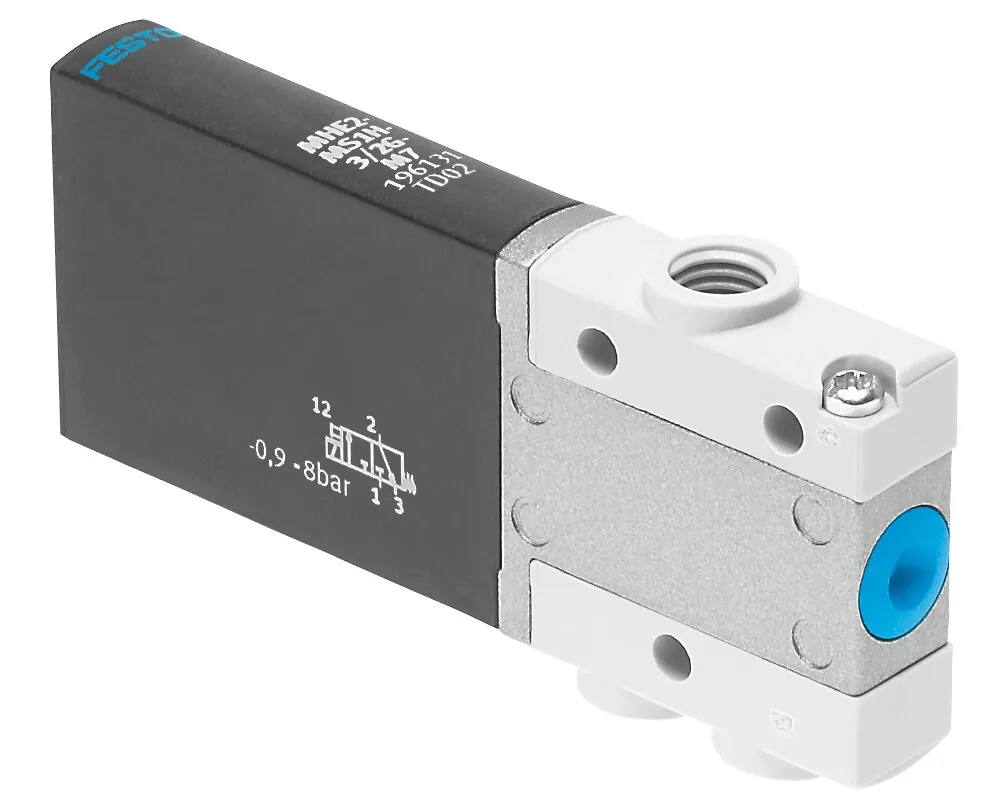

FestoРаспределитель с электроуправлением

MHE2-M1H-3/2G-M7

GTIN 4052568080891 Оригинал Festo

Распределитель с электроуправлением Festo MHE2-M1H-3/2G-M7: 3/2 Н.З., моностабильный; m7; 2-пин; Разъем; 130 Гц.

Функция: 3/2 Н.З., моностабильный
Присоединение 2: M7
Электрическое подключение: 2-пин; Разъем
Максимальная частота переключения: 130 Гц
Тип управления: Электрический
Масса: 60 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

3/2 Н.З., моностабильный
3/2 Н.О., моностабильный
5/2 моностабильный

Присоединение 2

M7
QS-4

Электрическое подключение

2-пин; Разъем
Кабель

Максимальная частота переключения

130 Гц
300 Гц
330 Гц

Обозначение

Что означает MHE2-M1H-3/2G-M7

MHE2Серия
Распределитель с электроуправлением
M1HПривод и номинальное напряжение и ручное управление
Электромагнит, дискретное управление; 24 В пост. тока; без фиксации
3/2GФункция распределителя и нормальное положение
3/2-распределитель; нормально закрытый
M7Пневматическое присоединение
Резьба M7

Характеристики

Технические данные MHE2-M1H-3/2G-M7

Основные

Функция распределителя: 3/2 Н.З., моностабильный
Тип управления: Электрический
Ширина: 10 мм
Стандартный номинальный расход: 100 л/мин
Тип конструкции: Переливной тарельчатый клапан
Тип сброса: Механическая пружина
Класс защиты: IP65
Авторизация: C UL us — Recognized (OL)
Условный проход: 2 мм
Монтажный шаг: 14 мм
Примечание по шагу монтажа: Minimum distance between the valves is 4 мм
Функция быстрого выхлопа: Дросселирующий
Тип уплотнения: Мягкий
Положение при сборке: Любое
Ручное дублирование: Толкающий
Тип пилотного управления: Прямой
Направление потока: Реверсивный с ограничениями
Перекрытие: Отрицательное перекрытие
Максимальная частота переключения: 130 Гц
Время выключения: 3,5 мс
Время включения: 7 мс
Рабочий цикл: 100 %
Характеристики катушки: 24 В пост. тока: 2.88 Вт
Допустимые колебания напряжения: +/- 10 %
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение: 2-пин; Разъем
Тип крепления: Со сквозным отверстием
Пневматическое подключение, канал 1: M7
Пневматическое подключение, канал 2: M7
Пневматическое подключение, канал 3: M7

Условия работы

Рабочее давление: −0,9 … 8 бар
Рабочее давление, реверсивное: −0,9 … 1 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −5 … 60 °C
Температура окружающей среды: −5 … 60 °C

Масса

Вес продукта: 60 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: HNBR; NBR
Материал корпуса: Цинковое литьё с покрытием
Материал винтов: Гальванизированная сталь

Документы

Документация

PDFТаблица данных MHE2-M1H-3/2G-M7PDF · Festo · на русском PDFКаталог Festo MH2TO4PDF · на английском · Festo, 2026 MHE2Все исполнения серии21 позиция, подбор по параметрам

FAQ

Частые вопросы

MHE2-M1H-3/2G-M7: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у MHE2-M1H-3/2G-M7?

Распределитель с электроуправлением Festo MHE2-M1H-3/2G-M7, артикул 196130: функция — 3/2 Н.З., моностабильный; присоединение 2 — M7; электрическое подключение — 2-пин, разъем; максимальная частота переключения — 130 Гц; тип управления — электрический; масса — 60 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHE2-M1H-3/2G-M7?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MHE2-M1H-3/2G-M7?

Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MHE2-M1H-3/2G-M7?

MHE2 — распределитель с электроуправлением; M1H — привод и номинальное напряжение и ручное управление: электромагнит, дискретное управление, 24 В пост. тока, без фиксации; 3/2G — функция распределителя и нормальное положение: 3/2-распределитель, нормально закрытый; M7 — пневматическое присоединение: резьба M7.

06Какие исполнения есть в серии MHE2, кроме MHE2-M1H-3/2G-M7?

В серии «Распределитель с электроуправлением MHE2» — 21 позиция. У MHE2-M1H-3/2G-M7: функция — 3/2 Н.З., моностабильный; присоединение 2 — M7; электрическое подключение — 2-пин, разъем; максимальная частота переключения — 130 Гц. Другие варианты (функция: 3/2 Н.О., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на MHE2-M1H-3/2G-M7 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MH2TO4; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MHE2-M1H-3/2G-M7 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHE2-M1H-3/2G-M7 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MHE2-M1H-3/2G-M7 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 196130; ввоз официальный, с грузовой таможенной декларацией.
