FestoРаспределитель с электроуправлением

MHE2-MS1H-3/2O-M7-K

GTIN 4052568159276 Оригинал Festo

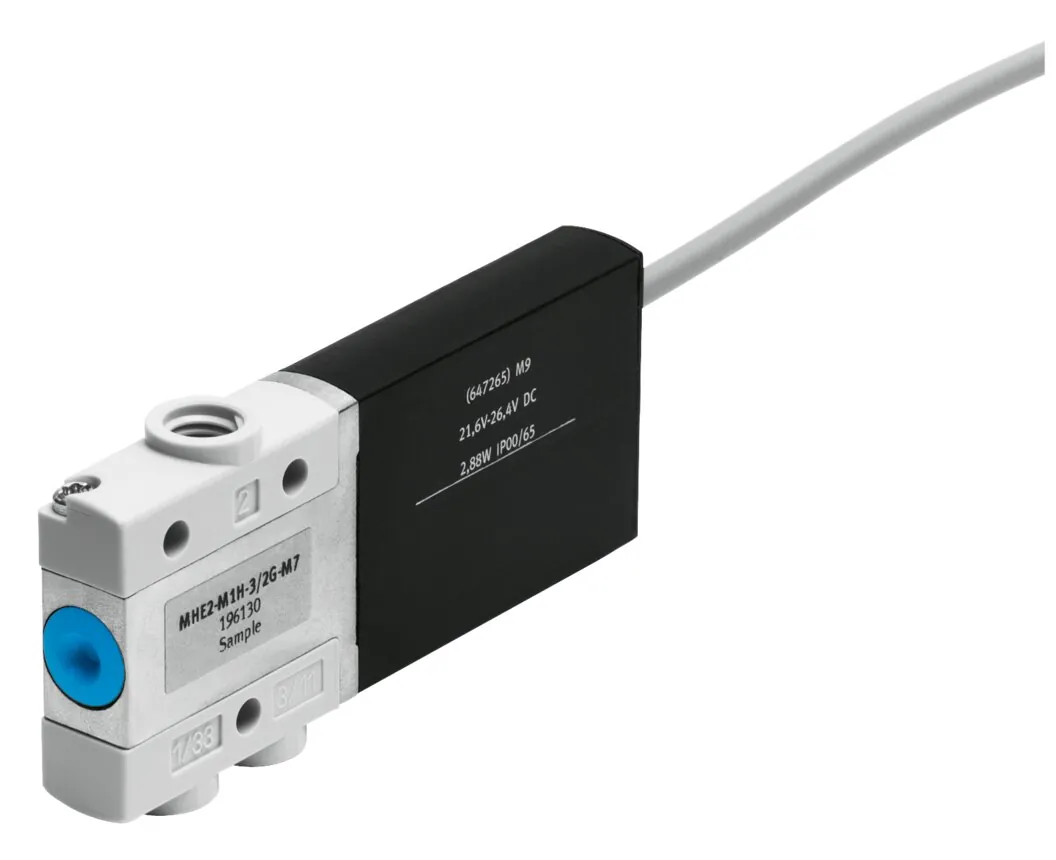

Распределитель с электроуправлением Festo MHE2-MS1H-3/2O-M7-K: индивидуальный распределитель, быстродействующий, с кабелем.

Функция
3/2 Н.О., моностабильный
Присоединение 2
M7
Электрическое подключение
Кабель
Максимальная частота переключения
330 Гц
Тип управления
Электрический
Масса
60 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 2

Электрическое подключение

Максимальная частота переключения

Характеристики

Технические данные MHE2-MS1H-3/2O-M7-K

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
100 л/мин
Тип конструкции
Переливной тарельчатый клапан
Тип сброса
Механическая пружина
Класс защиты
IP55
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Условный проход
2 мм
Монтажный шаг
14 мм
Примечание по шагу монтажа
Minimum distance between the valves is 4 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Реверсивный с ограничениями
Перекрытие
Отрицательное перекрытие
Защищен от смены полярности
Биполярный
Дополнительные функции
Защита от искр; Снижение тока удержания; Защитный кожух
Максимальная частота переключения
330 Гц
Время выключения
2 мс
Время включения
1,7 мс
Допуска на время выключения
+10 %/−30 %
Допуска на время включения
+10%/−30%
Замер времени переключения с частотой 1 Гц и выше
0,2 мс
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: фаза удержания 1,25 Вт, мощность переключения 5 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Ограничение температуры окружающей и рабочей среды
Относительно частоты переключения
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Кабель
Длина кабеля
2,5 м
Тип крепления
Со сквозным отверстием
Пневматическое присоединение, 11
M7
Пневматическое подключение, канал 2
M7
Пневматическое подключение, канал 33
M7

Условия работы

Рабочее давление
−0,9 … 8 бар
Рабочее давление, реверсивное
−0,9 … 1 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
60 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Цинковое литьё с покрытием
Материал оплетки кабеля
PUR
Материал винтов
Гальванизированная сталь

Документы

Документация

PDFТаблица данных MHE2-MS1H-3/2O-M7-KPDF · Festo · на русскомMHE2Все исполнения серии21 позиция, подбор по параметрам

FAQ

Частые вопросы

MHE2-MS1H-3/2O-M7-K: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHE2-MS1H-3/2O-M7-K?

Распределитель с электроуправлением Festo MHE2-MS1H-3/2O-M7-K, артикул 196153: функция — 3/2 Н.О., моностабильный; присоединение 2 — M7; электрическое подключение — кабель; максимальная частота переключения — 330 Гц; тип управления — электрический; масса — 60 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHE2-MS1H-3/2O-M7-K?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP55.

04Из каких материалов изготовлен MHE2-MS1H-3/2O-M7-K?

Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал оплетки кабеля — PUR; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MHE2, кроме MHE2-MS1H-3/2O-M7-K?

В серии «Распределитель с электроуправлением MHE2» — 21 позиция. У MHE2-MS1H-3/2O-M7-K: функция — 3/2 Н.О., моностабильный; присоединение 2 — M7; электрическое подключение — кабель; максимальная частота переключения — 330 Гц. Другие варианты (функция: 3/2 Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на MHE2-MS1H-3/2O-M7-K документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MHE2-MS1H-3/2O-M7-K и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHE2-MS1H-3/2O-M7-K в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MHE2-MS1H-3/2O-M7-K — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 196153; ввоз официальный, с грузовой таможенной декларацией.
