FestoРаспределитель с электроуправлением

MHE3-MS1H-3/2O-QS-6

GTIN 4052568161439 Оригинал Festo

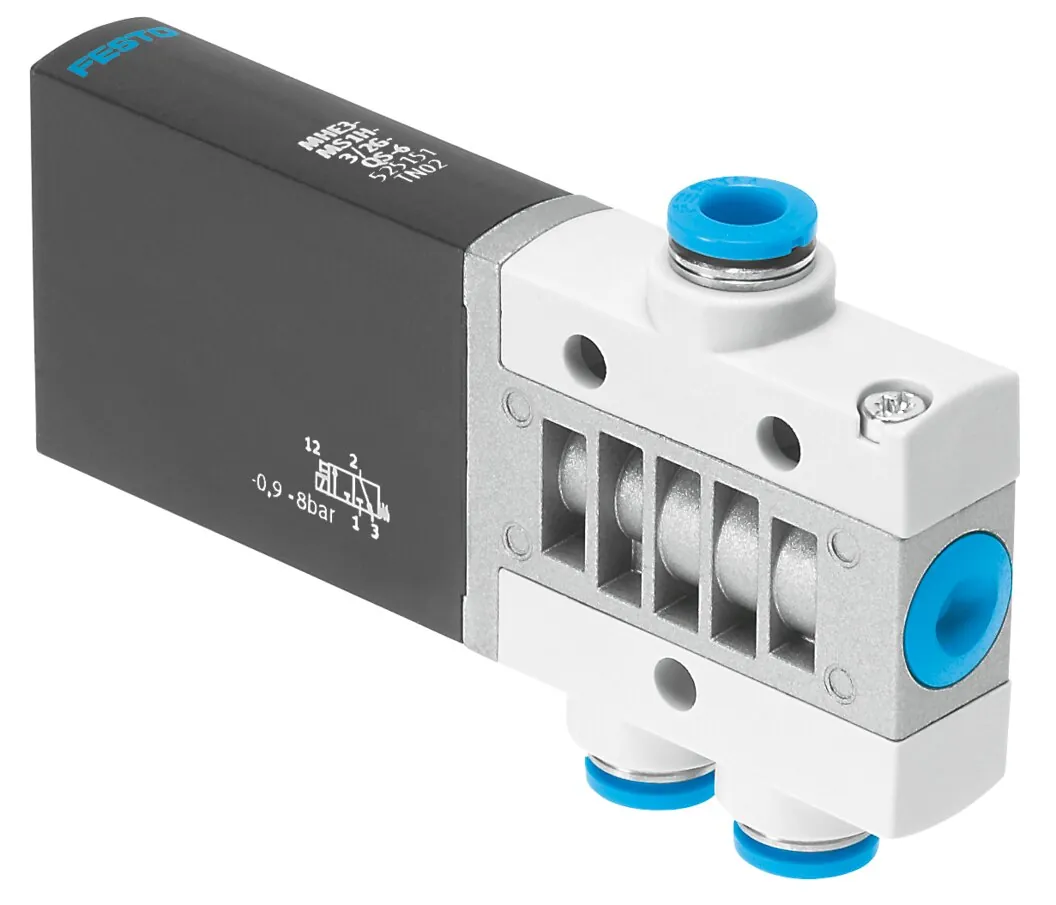

Распределитель с электроуправлением Festo MHE3-MS1H-3/2O-QS-6: индивидуальный распределитель, быстродействующий.

Функция
3/2 Н.О., моностабильный
Присоединение 2
QS-6
Электрическое подключение
2-пин; Разъем
Максимальная частота переключения
280 Гц
Тип управления
Электрический
Масса
120 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Присоединение 2

Максимальная частота переключения

Характеристики

Технические данные MHE3-MS1H-3/2O-QS-6

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
14 мм
Стандартный номинальный расход
200 л/мин
Тип конструкции
Переливной тарельчатый клапан
Тип сброса
Механическая пружина
Класс защиты
IP65
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Условный проход
3 мм
Монтажный шаг
19 мм
Примечание по шагу монтажа
Minimum distance between the valves is 5 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Реверсивный с ограничениями
Перекрытие
Отрицательное перекрытие
Защищен от смены полярности
Биполярный
Дополнительные функции
Защита от искр; Снижение тока удержания; Защитный кожух
Максимальная частота переключения
280 Гц
Время выключения
2,8 мс
Время включения
2,3 мс
Допуска на время выключения
+10 %/−50 %
Допуска на время включения
+10%/−30%
Замер времени переключения с частотой 1 Гц и выше
0,2 мс
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: фаза удержания 1.6 Вт, мощность переключения 6.5 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Ограничение температуры окружающей и рабочей среды
Относительно частоты переключения
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
2-пин; Разъем
Тип крепления
Со сквозным отверстием
Пневматическое присоединение, 11
QS-6
Пневматическое подключение, канал 2
QS-6
Пневматическое подключение, канал 33
QS-6

Условия работы

Рабочее давление
−0,9 … 8 бар
Рабочее давление, реверсивное
−0,9 … 1 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
120 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Цинковое литьё с покрытием
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к MHE3-MS1H-3/2O-QS-6

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных MHE3-MS1H-3/2O-QS-6PDF · Festo · на русскомMHE3Все исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

MHE3-MS1H-3/2O-QS-6: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHE3-MS1H-3/2O-QS-6?

Распределитель с электроуправлением Festo MHE3-MS1H-3/2O-QS-6, артикул 525171: функция — 3/2 Н.О., моностабильный; присоединение 2 — QS-6; электрическое подключение — 2-пин, разъем; максимальная частота переключения — 280 Гц; тип управления — электрический; масса — 120 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHE3-MS1H-3/2O-QS-6?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MHE3-MS1H-3/2O-QS-6?

Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MHE3, кроме MHE3-MS1H-3/2O-QS-6?

В серии «Распределитель с электроуправлением MHE3» — 14 позиций. У MHE3-MS1H-3/2O-QS-6: функция — 3/2 Н.О., моностабильный; присоединение 2 — QS-6; максимальная частота переключения — 280 Гц. Другие варианты (функция: 3/2 Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MHE3-MS1H-3/2O-QS-6?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-6X1-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на MHE3-MS1H-3/2O-QS-6 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MHE3-MS1H-3/2O-QS-6 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHE3-MS1H-3/2O-QS-6 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MHE3-MS1H-3/2O-QS-6 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 525171; ввоз официальный, с грузовой таможенной декларацией.
