FestoРаспределитель с электроуправлением

MHE4-MS1H-3/2O-QS-8-K

GTIN 4052568161668 Оригинал Festo

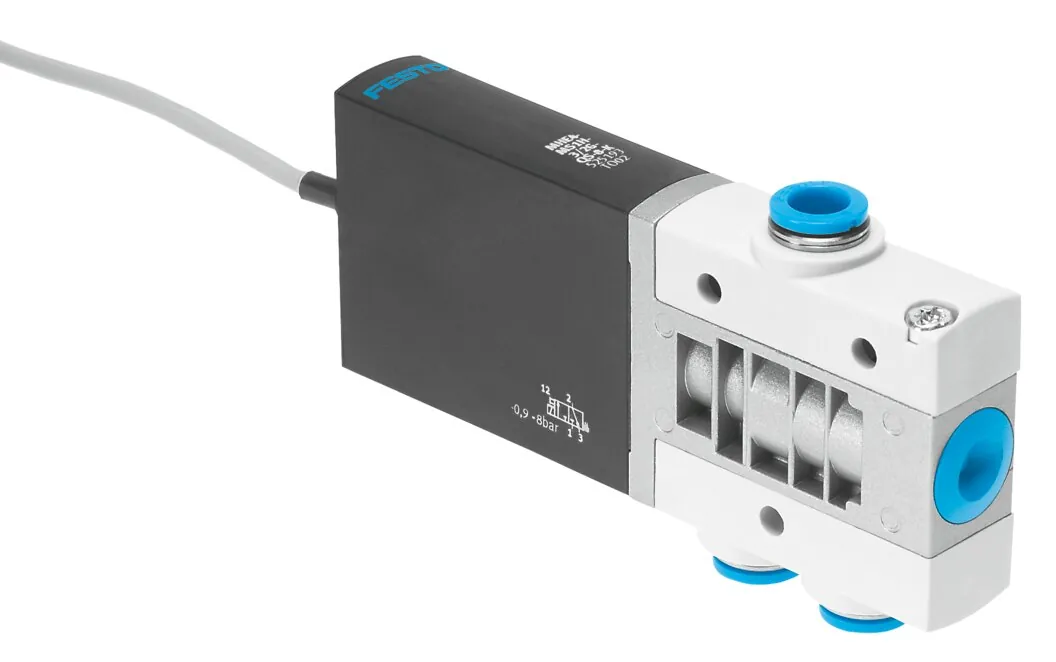

Распределитель с электроуправлением Festo MHE4-MS1H-3/2O-QS-8-K: индивидуальный распределитель, быстродействующий, с кабелем.

Функция
3/2 Н.О., моностабильный
Присоединение 2
QS-8
Электрическое подключение
Кабель
Максимальная частота переключения
210 Гц
Тип управления
Электрический
Масса
270 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Электрическое подключение

Характеристики

Технические данные MHE4-MS1H-3/2O-QS-8-K

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
18 мм
Стандартный номинальный расход
400 л/мин
Тип конструкции
Переливной тарельчатый клапан
Тип сброса
Механическая пружина
Класс защиты
IP65
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Условный проход
4 мм
Монтажный шаг
24 мм
Примечание по шагу монтажа
Minimum distance between the valves is 6 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Реверсивный с ограничениями
Перекрытие
Отрицательное перекрытие
Защищен от смены полярности
Биполярный
Дополнительные функции
Защита от искр; Снижение тока удержания; Защитный кожух
Максимальная частота переключения
210 Гц
Время выключения
3,5 мс
Время включения
3,5 мс
Допуска на время выключения
+10 %/−40 %
Допуска на время включения
+10%/−30%
Замер времени переключения с частотой 1 Гц и выше
0,3 мс
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: фаза удержания 2125 Вт, мощность переключения 8.5 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Кабель
Длина кабеля
2,5 м
Тип крепления
Со сквозным отверстием
Пневматическое присоединение, 11
QS-8
Пневматическое подключение, канал 2
QS-8
Пневматическое подключение, канал 33
QS-8

Условия работы

Рабочее давление
−0,9 … 8 бар
Рабочее давление, реверсивное
−0,9 … 1 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
270 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Цинковое литьё с покрытием
Материал оплетки кабеля
PUR
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к MHE4-MS1H-3/2O-QS-8-K

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха8

Документы

Документация

PDFТаблица данных MHE4-MS1H-3/2O-QS-8-KPDF · Festo · на русскомMHE4Все исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

MHE4-MS1H-3/2O-QS-8-K: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHE4-MS1H-3/2O-QS-8-K?

Распределитель с электроуправлением Festo MHE4-MS1H-3/2O-QS-8-K, артикул 525213: функция — 3/2 Н.О., моностабильный; присоединение 2 — QS-8; электрическое подключение — кабель; максимальная частота переключения — 210 Гц; тип управления — электрический; масса — 270 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHE4-MS1H-3/2O-QS-8-K?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MHE4-MS1H-3/2O-QS-8-K?

Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал оплетки кабеля — PUR; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MHE4, кроме MHE4-MS1H-3/2O-QS-8-K?

В серии «Распределитель с электроуправлением MHE4» — 13 позиций. У MHE4-MS1H-3/2O-QS-8-K: функция — 3/2 Н.О., моностабильный; электрическое подключение — кабель. Другие варианты (функция: 3/2 Н.З., моностабильный) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MHE4-MS1H-3/2O-QS-8-K?

В блоке «Принадлежности» на этой странице: подключение воздуха (8). Например: PUN-H-8X1,25-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на MHE4-MS1H-3/2O-QS-8-K документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MHE4-MS1H-3/2O-QS-8-K и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHE4-MS1H-3/2O-QS-8-K в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MHE4-MS1H-3/2O-QS-8-K — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 525213; ввоз официальный, с грузовой таможенной декларацией.
