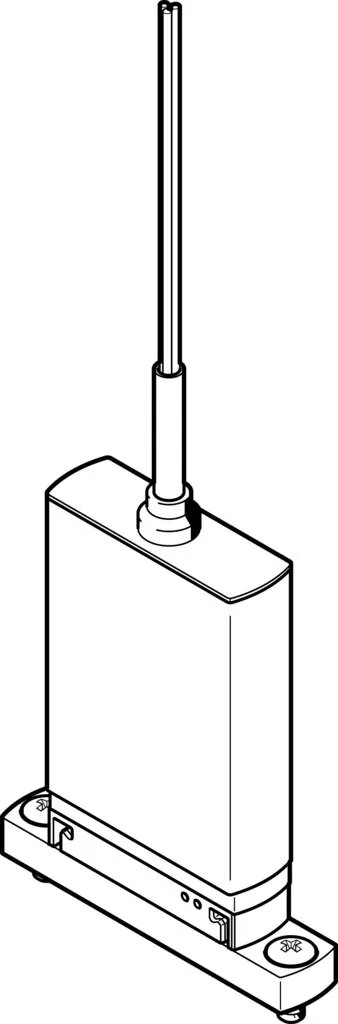

FestoРаспределитель с электроуправлением

MHJ10-S-0,35-MF

GTIN 4052568096519 Оригинал Festo

Распределитель с электроуправлением Festo MHJ10-S-0,35-MF: монтажная плита; 1000 Гц; на монтажной плите; 0,38.

Присоединение 1
Монтажная плита
Максимальная частота переключения
1000 Гц
Тип крепления
На монтажной плите
Значение b
0,38
Функция распределителя
2/2 Н.З., моностабильный
Масса
40 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MHJ10-S-0,35-MF

  1. MHJ10Серия

    Распределитель с электроуправлением

  2. SЭлектроника управления

    Со встроенной электроникой управления (только MHJ10)

  3. 0,35Длина кабеля

    0,35 м

  4. MFРасход

    100 л/мин

Характеристики

Технические данные MHJ10-S-0,35-MF

Основные

Функция распределителя
2/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
100 л/мин
Тип конструкции
Седельный клапан без пружинного возврата
Тип сброса
Воздушная пружина
Класс защиты
IP55
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Монтажный шаг
10,5 мм
Примечание по работе
Источник питания должен поддерживать как минимум 1,7 А без падения напряжения; Не работать без расхода; Для блочного монтажа с расходом, макс. окружающая температура 45°C.
Тип уплотнения
Твердый
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Защищен от смены полярности
Для рабочего напряжения
Дополнительные функции
Защита от искр; Снижение тока удержания с рекуперацией энергии; Безопасное отключение
Значение b
0,38
Значение С
0,4 л/(с·бар)
Максимальная частота переключения
1000 Гц
Время включения при 4 бар и 24 В, в новом состоянии
0,8 мс
Время выключения при 4 бар и 24 В, в новом состоянии
0,4 мс
Время включения при 0,5 бар и 24 В, в новом состоянии
0,8 мс
Время выключения при 0,5 бар и 24 В, в новом состоянии
0,5 мс
Время включения при 6 бар и 24 В, в новом состоянии
0,9 мс
Время выключения при 6 бар и 24 В, в новом состоянии
0,4 мс
Допуска на время выключения
+15 %/−25 %
Допуска на время включения
+/−15 %
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Входное сопротивление
34 кОм
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: фаза удержания 2 Вт, мощность переключения 7 Вт
Диапазон сигнала триггера DC
3 … 30 В
Примечание по току подачи
Линейное нарастание; 0.09 — 0.44 мА with a trigger signal of 3 — 15 В; 0.44-15.44 мА with a trigger signal of 15-30 В
Допустимые колебания напряжения
+/- 10 %
Ограничение температуры окружающей и рабочей среды
Относительно частоты переключения
Макс. допустимая температура поверхности катушки
120 °C
Макс. момент затяжки, установка распределителя
0,7 Н·м
Электрическое подключение
3-жильный; Кабель
Длина кабеля
0,35 м
Тип крепления
На монтажной плите
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
Монтажная плита

Условия работы

Рабочее давление
0,5 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 50 °C
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
40 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR
Материал корпуса
PA с армированием; PPS с армированием
Материал оплетки кабеля
PUR
Материал винтов
Сталь

Принадлежности

Что подходит к MHJ10-S-0,35-MF

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха6

Документы

Документация

PDFТаблица данных MHJ10-S-0,35-MFPDF · Festo · на русскомPDFКаталог Festo MHJPDF · на английском · Festo, 2026MHJ10Все исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

MHJ10-S-0,35-MF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHJ10-S-0,35-MF?

Распределитель с электроуправлением Festo MHJ10-S-0,35-MF, артикул 557601: присоединение 1 — монтажная плита; максимальная частота переключения — 1000 Гц; тип крепления — на монтажной плите; значение b — 0,38; функция распределителя — 2/2 Н.З., моностабильный; масса — 40 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHJ10-S-0,35-MF?

По таблице данных Festo: рабочее давление — 0,5 … 6 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP55.

04Из каких материалов изготовлен MHJ10-S-0,35-MF?

Материал уплотнений — HNBR; материал корпуса — PA с армированием, PPS с армированием; материал оплетки кабеля — PUR; материал винтов — сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MHJ10-S-0,35-MF?

MHJ10 — распределитель с электроуправлением; S — электроника управления: со встроенной электроникой управления (только MHJ10); 0,35 — длина кабеля: 0,35 м; MF — расход: 100 л/мин.

06Какие исполнения есть в серии MHJ10, кроме MHJ10-S-0,35-MF?

В серии «Распределитель с электроуправлением MHJ10» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MHJ10-S-0,35-MF?

В блоке «Принадлежности» на этой странице: подключение воздуха (6). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

08Есть ли на MHJ10-S-0,35-MF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MHJ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MHJ10-S-0,35-MF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHJ10-S-0,35-MF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MHJ10-S-0,35-MF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 557601; ввоз официальный, с грузовой таможенной декларацией.
