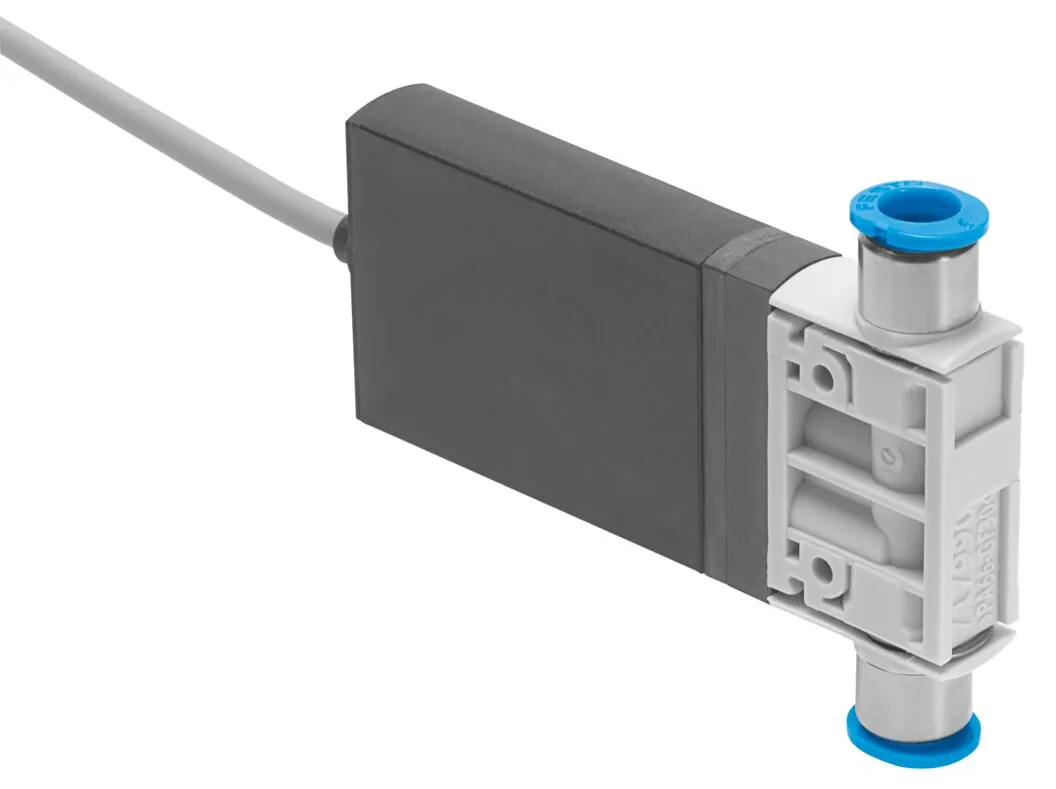

FestoРаспределитель с электроуправлением

MHJ10-S-2,5-QS-6-HF

GTIN 4052568100674 Оригинал Festo

Распределитель с электроуправлением Festo MHJ10-S-2,5-QS-6-HF: qS-6; 500 Гц; линейный монтаж; со сквозным отверстием; 0,36.

Присоединение 1
QS-6
Максимальная частота переключения
500 Гц
Значение b
0,36
Функция распределителя
2/2 Н.З., моностабильный
Тип управления
Электрический
Масса
85 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MHJ10-S-2,5-QS-6-HF

Основные

Функция распределителя
2/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
160 л/мин
Тип конструкции
Седельный клапан без пружинного возврата
Тип сброса
Воздушная пружина
Класс защиты
IP55
Авторизация
Знак RCM
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Монтажный шаг
10,5 мм
Условия эксплуатации по DIN VDE 0580
S3 50% 20 мин. С блочным монтажом; S3 25% 20 мин. С блочным монтажом
Примечание по работе
Источник питания должен поддерживать как минимум 1,7 А без падения напряжения; Не работать без расхода
Тип уплотнения
Твердый
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Защищен от смены полярности
Для рабочего напряжения
Дополнительные функции
Защита от искр; Снижение тока удержания с рекуперацией энергии; Безопасное отключение
Значение b
0,36
Значение С
0,66 л/(с·бар)
Максимальная частота переключения
500 Гц
Время включения при 4 бар и 24 В, в новом состоянии
1,2 мс
Время выключения при 4 бар и 24 В, в новом состоянии
0,6 мс
Время включения при 0,5 бар и 24 В, в новом состоянии
1 мс
Время выключения при 0,5 бар и 24 В, в новом состоянии
0,8 мс
Время включения при 6 бар и 24 В, в новом состоянии
1,3 мс
Время выключения при 6 бар и 24 В, в новом состоянии
0,6 мс
Допуска на время выключения
+15 %/−25 %
Допуска на время включения
+/−15 %
Диапазон рабочего напряжения DC
21,6 … 26,4 В
Входное сопротивление
34 кОм
Характеристики катушки
24 В пост. тока: фаза удержания 3.2 Вт, мощность переключения 14.5 Вт
Диапазон сигнала триггера DC
3 … 30 В
Примечание по току подачи
Линейное нарастание; 0.09 — 0.44 мА with a trigger signal of 3 — 15 В; 0.44-15.44 мА with a trigger signal of 15-30 В
Допустимые колебания напряжения
+/- 10 %
Ограничение температуры окружающей и рабочей среды
Относительно частоты переключения
Макс. допустимая температура поверхности катушки
120 °C
Электрическое подключение
3-жильный; Кабель
Длина кабеля
2,5 м
Тип крепления
Линейный монтаж; со сквозным отверстием
Пневматическое подключение, канал 1
QS-6
Пневматическое подключение, канал 2
QS-6

Условия работы

Рабочее давление
0,5 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 50 °C
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
85 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR
Материал корпуса
PA с армированием; PPS с армированием
Материал оплетки кабеля
PUR
Материал винтов
Сталь

Принадлежности

Что подходит к MHJ10-S-2,5-QS-6-HF

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных MHJ10-S-2,5-QS-6-HFPDF · Festo · на русскомPDFКаталог Festo MHJPDF · на английском · Festo, 2026MHJ10Все исполнения серии10 позиций, подбор по параметрам

FAQ

Частые вопросы

MHJ10-S-2,5-QS-6-HF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHJ10-S-2,5-QS-6-HF?

Распределитель с электроуправлением Festo MHJ10-S-2,5-QS-6-HF, артикул 567503: присоединение 1 — QS-6; максимальная частота переключения — 500 Гц; значение b — 0,36; функция распределителя — 2/2 Н.З., моностабильный; тип управления — электрический; масса — 85 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHJ10-S-2,5-QS-6-HF?

По таблице данных Festo: рабочее давление — 0,5 … 6 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP55.

04Из каких материалов изготовлен MHJ10-S-2,5-QS-6-HF?

Материал уплотнений — HNBR; материал корпуса — PA с армированием, PPS с армированием; материал оплетки кабеля — PUR; материал винтов — сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MHJ10, кроме MHJ10-S-2,5-QS-6-HF?

В серии «Распределитель с электроуправлением MHJ10» — 10 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MHJ10-S-2,5-QS-6-HF?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: PUN-H-6X1-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на MHJ10-S-2,5-QS-6-HF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MHJ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MHJ10-S-2,5-QS-6-HF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHJ10-S-2,5-QS-6-HF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MHJ10-S-2,5-QS-6-HF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 567503; ввоз официальный, с грузовой таможенной декларацией.
