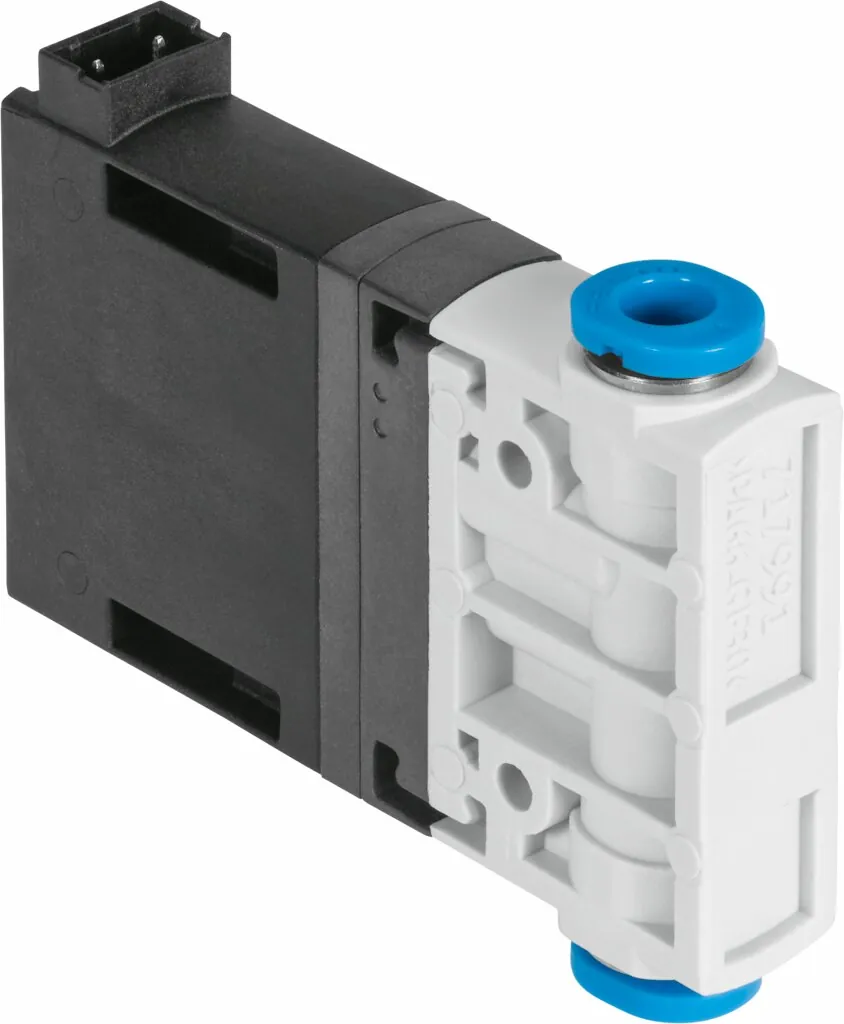

FestoРаспределитель с электроуправлением

MHJ9-QS-4-MF

GTIN 4052568095758 Оригинал Festo

Распределитель с электроуправлением Festo MHJ9-QS-4-MF: qS-4; QS-4; 9,5 мм; линейный монтаж; со сквозным отверстием.

Присоединение 1
QS-4
Присоединение 2
QS-4
Монтажный шаг
9,5 мм
Функция распределителя
2/2 Н.З., моностабильный
Тип управления
Электрический
Масса
30 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MHJ9-QS-4-MF

Основные

Функция распределителя
2/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
9 мм
Стандартный номинальный расход
100 л/мин
Тип конструкции
Седельный клапан без пружинного возврата
Тип сброса
Воздушная пружина
Класс защиты
IP40
Монтажный шаг
9,5 мм
Примечание по работе
Не работать без расхода; Для блочного монтажа с расходом, макс. окружающая температура 45°C.
Тип уплотнения
Твердый
Положение при сборке
Любое
Ручное дублирование
Нет
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Значение b
0,38
Значение С
0,4 л/(с·бар)
Максимальная частота переключения
1000 Гц
Время включения при 4 бар и 24 В, в новом состоянии
0,8 мс
Время выключения при 4 бар и 24 В, в новом состоянии
0,4 мс
Время включения при 4 бар и 48 В, в новом состоянии
0,6 мс
Время выключения при 4 бар и 48 В, в новом состоянии
0,4 мс
Время включения при 4 бар и 12 В, в новом состоянии
1,1 мс
Время выключения при 4 бар и 12 В, в новом состоянии
0,4 мс
Время включения при 0,5 бар и 24 В, в новом состоянии
0,7 мс
Время выключения при 0,5 бар и 24 В, в новом состоянии
0,5 мс
Время включения при 6 бар и 24 В, в новом состоянии
0,9 мс
Время выключения при 6 бар и 24 В, в новом состоянии
0,4 мс
Допуска на время выключения
+15 %/−25 %
Допуска на время включения
+/−15 %
Диапазон рабочего напряжения DC
12 … 53 В
Рабочий цикл
100 %
Примечание по рабочему напряжению
Только с кабелем MHJ9-KMH-…
Сопротивление катушки
2,5 Ом
Ограничение температуры окружающей и рабочей среды
Относительно частоты переключения
Макс. допустимая температура поверхности катушки
120 °C
Электрическое подключение
2-пин; Разъем KMH
Тип крепления
Линейный монтаж; со сквозным отверстием
Пневматическое подключение, канал 1
QS-4
Пневматическое подключение, канал 2
QS-4

Условия работы

Рабочее давление
0,5 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 50 °C
Температура среды
−5 … 60 °C
Температура окружающей среды
−5 … 60 °C

Масса

Вес продукта
30 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR
Материал корпуса
PA с армированием
Материал винтов
Сталь

Принадлежности

Что подходит к MHJ9-QS-4-MF

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных MHJ9-QS-4-MFPDF · Festo · на русскомPDFКаталог Festo MHJPDF · на английском · Festo, 2026MHJ9Все исполнения серии13 позиций, подбор по параметрам

FAQ

Частые вопросы

MHJ9-QS-4-MF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHJ9-QS-4-MF?

Распределитель с электроуправлением Festo MHJ9-QS-4-MF, артикул 553118: присоединение 1 — QS-4; присоединение 2 — QS-4; монтажный шаг — 9,5 мм; функция распределителя — 2/2 Н.З., моностабильный; тип управления — электрический; масса — 30 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHJ9-QS-4-MF?

По таблице данных Festo: рабочее давление — 0,5 … 6 бар; температура окружающей среды — −5 … 60 °C; температура среды — −5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен MHJ9-QS-4-MF?

Материал уплотнений — HNBR; материал корпуса — PA с армированием; материал винтов — сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MHJ9, кроме MHJ9-QS-4-MF?

В серии «Распределитель с электроуправлением MHJ9» — 13 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MHJ9-QS-4-MF?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: PUN-H-4X0,75-BL. Подобраны по каталогу Festo для этого размера.

07Есть ли на MHJ9-QS-4-MF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MHJ; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MHJ9-QS-4-MF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHJ9-QS-4-MF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MHJ9-QS-4-MF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 553118; ввоз официальный, с грузовой таможенной декларацией.
