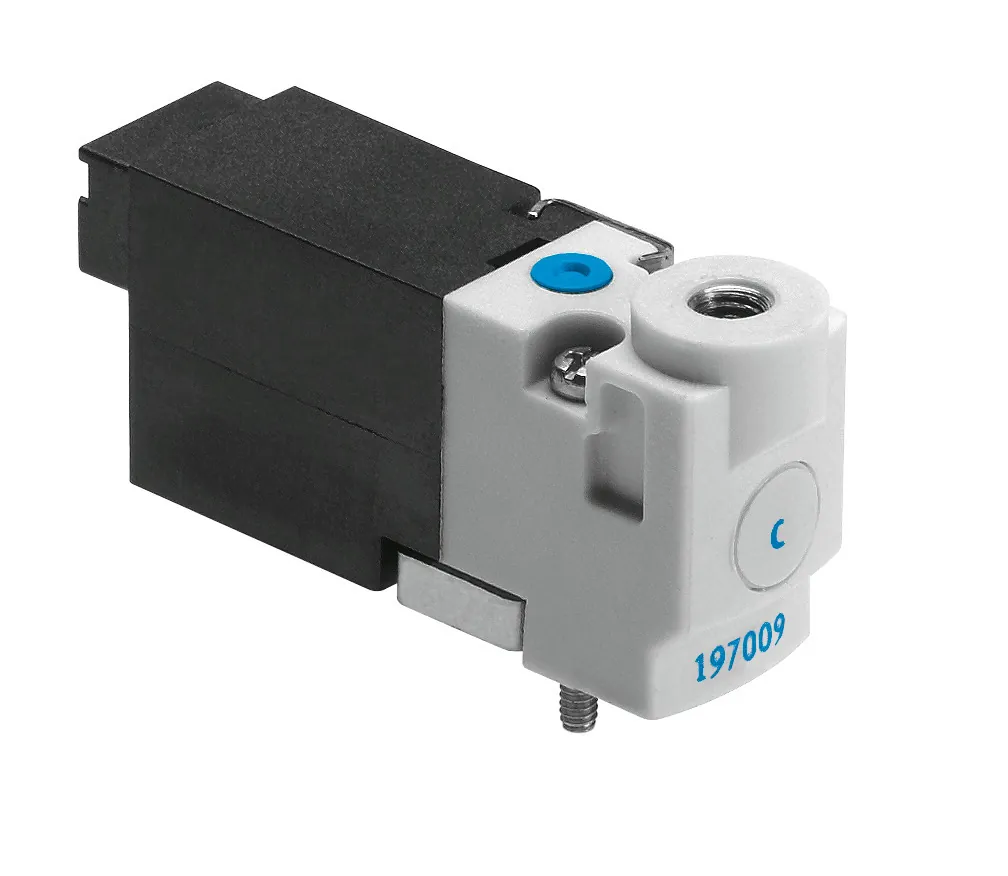

FestoРаспределитель с электроуправлением

MHP1-M1H-3/2O-M3-HC

GTIN 4052568081553 Оригинал Festo

Распределитель с электроуправлением Festo MHP1-M1H-3/2O-M3-HC: распределитель для индивидуального и блочного монтажа, очень компактный, с подключением сзади.

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
10 л/мин
Тип сброса
Механическая пружина
Масса
10 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MHP1-M1H-3/2O-M3-HC

  1. MHP1Серия

    Распределитель с электроуправлением

  2. M1HПривод и номинальное напряжение и ручное управление

    Электромагнит, дискретное управление; 24 В пост. тока; без фиксации

  3. 3/2OФункция распределителя и нормальное положение

    3/2-распределитель; нормально открытый

  4. M3Пневматическое присоединение

    Резьба M3

  5. HCЭлектрическое подключение

    Разъём под розетку NEBV-H1G2

Характеристики

Технические данные MHP1-M1H-3/2O-M3-HC

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
10 л/мин
Тип конструкции
Тарельчатый клапан с пружинным возвратом
Тип сброса
Механическая пружина
Класс защиты
IP40
Авторизация
C UL us — Recognized (OL)
Сертификационный департамент
UL MH19482
Условный проход
0,7 мм
Монтажный шаг
10 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Идентификация позиции распределителя
Табличка
Перекрытие
Отрицательное перекрытие
Примечания по динамизации усилия
Частота переключения как минимум раз в неделю
Максимальная частота переключения
20 Гц
Время выключения
4 мс
Время включения
4 мс
Рабочий цикл
100 %
Потребление электроэнергии
1 Вт
Макс. позитивный тестовый импульс с логикой 0
500 мкс
Макс. негативный тестовый импульс с логикой 1
400 мкс
Характеристики катушки
24 В пост. тока: 1 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
Разъем
Тип крепления
На монтажной плите; со сквозным отверстием
Пневматическое присоединение, 11
Монтажная плита
Пневматическое подключение, канал 2
M3
Пневматическое подключение, канал 33
Монтажная плита

Условия работы

Рабочее давление
0 … 6 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура хранения
−20 … 60 °C
Температура среды
−5 … 40 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
10 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
FPM; HNBR; NBR
Материал корпуса
PA с армированием; PPS с армированием

Принадлежности

Что подходит к MHP1-M1H-3/2O-M3-HC

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

Документы

Документация

PDFТаблица данных MHP1-M1H-3/2O-M3-HCPDF · Festo · на русскомPDFКаталог Festo MH1PDF · на английском · Festo, 2026MHP1Все исполнения серии59 позиций, подбор по параметрам

FAQ

Частые вопросы

MHP1-M1H-3/2O-M3-HC: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHP1-M1H-3/2O-M3-HC?

Распределитель с электроуправлением Festo MHP1-M1H-3/2O-M3-HC, артикул 197029: функция распределителя — 3/2 Н.О., моностабильный; тип управления — электрический; ширина — 10 мм; стандартный номинальный расход — 10 л/мин; тип сброса — механическая пружина; масса — 10 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHP1-M1H-3/2O-M3-HC?

По таблице данных Festo: рабочее давление — 0 … 6 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP40.

04Из каких материалов изготовлен MHP1-M1H-3/2O-M3-HC?

Материал уплотнений — FPM, HNBR, NBR; материал корпуса — PA с армированием, PPS с армированием. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MHP1-M1H-3/2O-M3-HC?

MHP1 — распределитель с электроуправлением; M1H — привод и номинальное напряжение и ручное управление: электромагнит, дискретное управление, 24 В пост. тока, без фиксации; 3/2O — функция распределителя и нормальное положение: 3/2-распределитель, нормально открытый; M3 — пневматическое присоединение: резьба M3; HC — электрическое подключение: разъём под розетку NEBV-H1G2.

06Какие исполнения есть в серии MHP1, кроме MHP1-M1H-3/2O-M3-HC?

В серии «Плита для блочного монтажа MHP1» — 59 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MHP1-M1H-3/2O-M3-HC?

В блоке «Принадлежности» на этой странице: подключение воздуха (17). Например: QSM-M3-4. Подобраны по каталогу Festo для этого размера.

08Есть ли на MHP1-M1H-3/2O-M3-HC документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MH1; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MHP1-M1H-3/2O-M3-HC и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHP1-M1H-3/2O-M3-HC в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MHP1-M1H-3/2O-M3-HC — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 197029; ввоз официальный, с грузовой таможенной декларацией.
