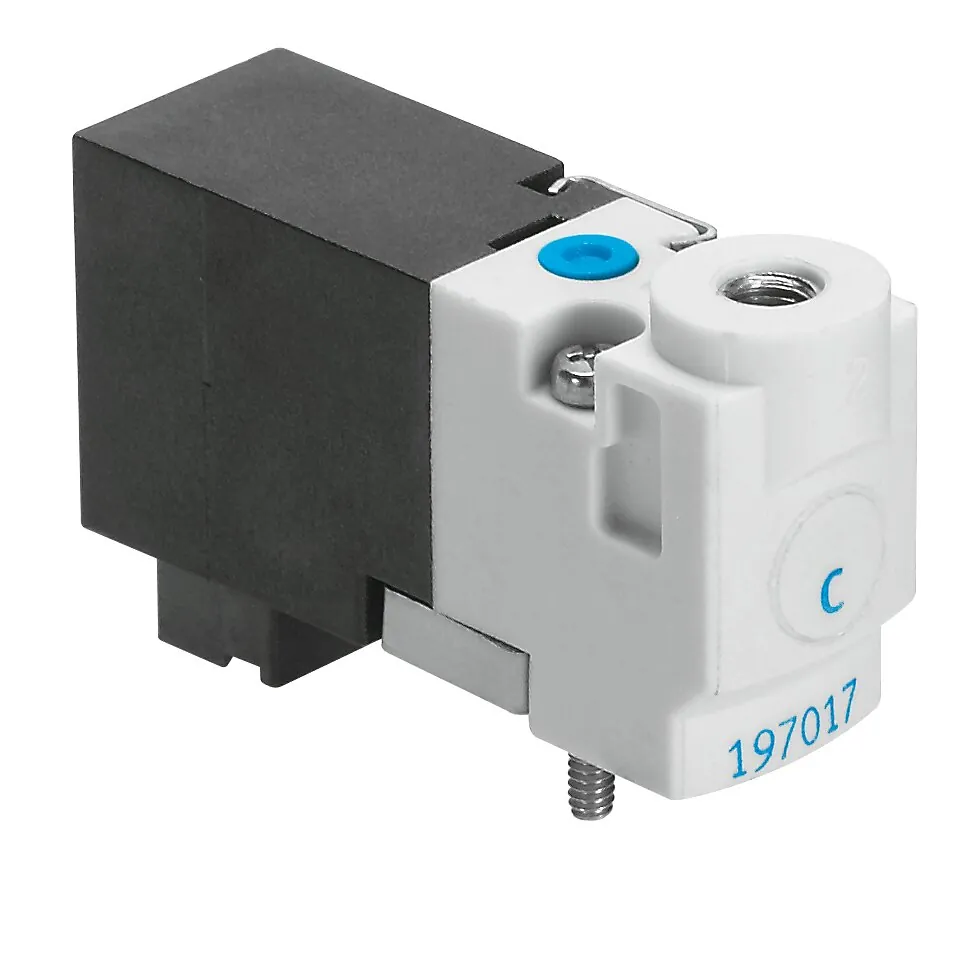

FestoРаспределитель с электроуправлением

MHP1-M5H-3/2G-M3-PI

GTIN 4052568081423 Оригинал Festo

Распределитель с электроуправлением Festo MHP1-M5H-3/2G-M3-PI: распределитель для индивидуального и блочного монтажа, очень компактный, с подключением снизу.

Присоединение 1: Монтажная плита
Функция распределителя: 3/2 Н.З., моностабильный
Тип управления: Электрический
Ширина: 10 мм
Стандартный номинальный расход: 10 л/мин
Масса: 10 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

M3
M5
M7
Монтажная плита

Обозначение

Что означает MHP1-M5H-3/2G-M3-PI

MHP1Серия
Распределитель с электроуправлением
M5HПривод и номинальное напряжение и ручное управление
Электромагнит, дискретное управление; 12 В пост. тока; без фиксации
3/2GФункция распределителя и нормальное положение
3/2-распределитель; нормально закрытый
M3Пневматическое присоединение
Резьба M3
PIЭлектрическое подключение
Разъём снизу для вставного монтажа

Характеристики

Технические данные MHP1-M5H-3/2G-M3-PI

Основные

Функция распределителя: 3/2 Н.З., моностабильный
Тип управления: Электрический
Ширина: 10 мм
Стандартный номинальный расход: 10 л/мин
Тип конструкции: Тарельчатый клапан с пружинным возвратом
Тип сброса: Механическая пружина
Класс защиты: IP40
Авторизация: C UL us — Recognized (OL)
Сертификационный департамент: UL MH19482
Условный проход: 0,65 мм
Монтажный шаг: 10 мм
Функция быстрого выхлопа: Дросселирующий
Тип уплотнения: Мягкий
Положение при сборке: Любое
Ручное дублирование: Толкающий
Тип пилотного управления: Прямой
Направление потока: Нереверсивный
Идентификация позиции распределителя: Табличка
Перекрытие: Отрицательное перекрытие
Примечания по динамизации усилия: Частота переключения как минимум раз в неделю
Максимальная частота переключения: 20 Гц
Время выключения: 4 мс
Время включения: 4 мс
Рабочий цикл: 100 %
Потребление электроэнергии: 1 Вт
Характеристики катушки: 12 В пост. тока: 1 Вт
Допустимые колебания напряжения: +/- 10 %
Стойкость к вибрации: Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение: Разъем
Тип крепления: На монтажной плите; со сквозным отверстием
Пневматическое подключение, канал 1: Монтажная плита
Пневматическое подключение, канал 2: M3
Пневматическое подключение, канал 3: Монтажная плита

Условия работы

Рабочее давление: 0 … 8 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC: 2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B2-L
Температура хранения: −20 … 60 °C
Температура среды: −5 … 40 °C
Температура окружающей среды: −5 … 40 °C

Масса

Вес продукта: 10 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: FPM; HNBR; NBR
Материал корпуса: PA с армированием; PPS с армированием

Принадлежности

Что подходит к MHP1-M5H-3/2G-M3-PI

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха17

QSM-M3-4Штуцер с цанговым соединением Арт. 153303
QSML-M3-4Угловой штуцер с цанговым зажимом и резьбой Арт. 153332
PUN-H-4X0,75-BLПолимерный пневмошланг Арт. 197383
PUN-H-4X0,75-SWПолимерный пневмошланг Арт. 197390
PUN-H-4X0,75-GEПолимерный пневмошланг Арт. 558299
PUN-H-4X0,75-GNПолимерный пневмошланг Арт. 558292
PUN-H-4X0,75-NTПолимерный пневмошланг Арт. 197376
PUN-H-4X0,75-RTПолимерный пневмошланг Арт. 558285
PUN-H-4X0,75-SIПолимерный пневмошланг Арт. 558278
PUN-H-4X0,75-TBLПолимерный пневмошланг Арт. 8048671
QSM-M3-2Штуцер с цанговым соединением Арт. 133027
QSM-M3-2-IШтуцер с цанговым соединением Арт. 133026
QSM-M3-3Штуцер с цанговым соединением Арт. 153301
QSM-M3-3-IШтуцер с цанговым соединением Арт. 153312
QSM-M3-4-IШтуцер с цанговым соединением Арт. 153314
QSML-M3-2Угловой штуцер с цанговым зажимом и резьбой Арт. 133030
QSML-M3-3Угловой штуцер с цанговым зажимом и резьбой Арт. 153330
