FestoРаспределитель с электроуправлением

MHP2-M1H-3/2G-M5

GTIN 4052568080884 Оригинал Festo

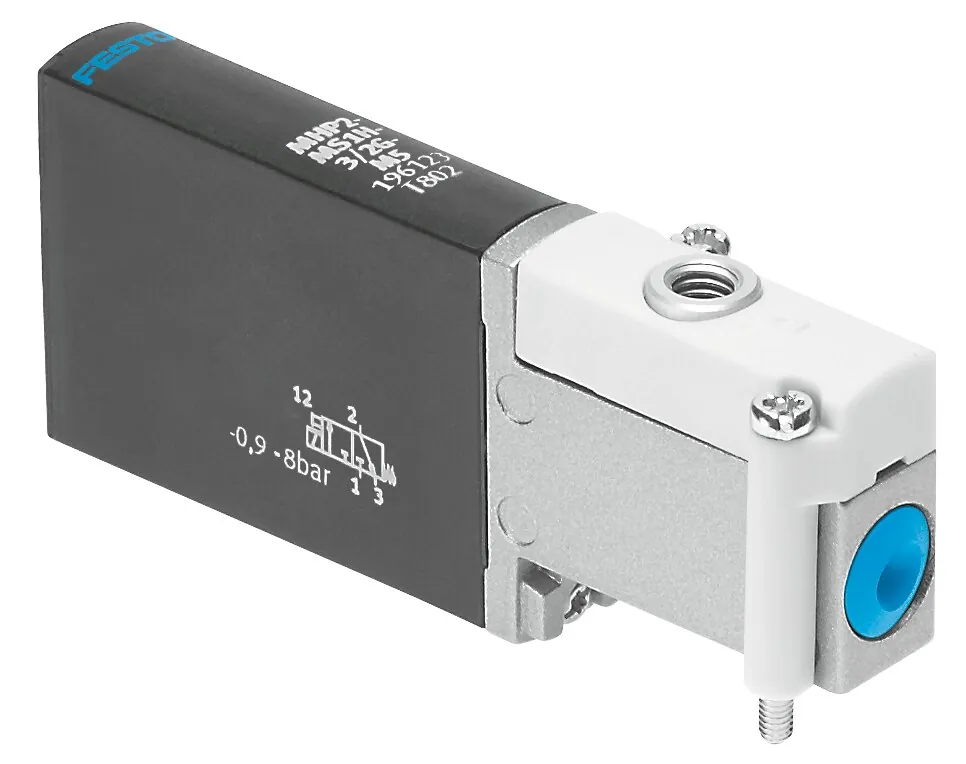

Распределитель с электроуправлением Festo MHP2-M1H-3/2G-M5.

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
100 л/мин
Тип конструкции
Переливной тарельчатый клапан
Масса
60 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MHP2-M1H-3/2G-M5

  1. MHP2Серия

    Распределитель с электроуправлением

  2. M1HПривод и номинальное напряжение и ручное управление

    Электромагнит, дискретное управление; 24 В пост. тока; без фиксации

  3. 3/2GФункция распределителя и нормальное положение

    3/2-распределитель; нормально закрытый

  4. M5Пневматическое присоединение

    Резьба M5

Характеристики

Технические данные MHP2-M1H-3/2G-M5

Основные

Функция распределителя
3/2 Н.З., моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
100 л/мин
Тип конструкции
Переливной тарельчатый клапан
Тип сброса
Механическая пружина
Класс защиты
IP65
Авторизация
C UL us — Recognized (OL)
Условный проход
2 мм
Монтажный шаг
14 мм
Примечание по шагу монтажа
Minimum distance between the valves is 4 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Реверсивный с ограничениями
Перекрытие
Отрицательное перекрытие
Максимальная частота переключения
130 Гц
Время выключения
3,5 мс
Время включения
7 мс
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: 2.88 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Электрическое подключение
2-пин; Разъем
Тип крепления
На PR-коллекторе
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
M5
Пневматическое подключение, канал 3
Монтажная плита

Условия работы

Рабочее давление
−0,9 … 8 бар
Рабочее давление, реверсивное
−0,9 … 1 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 40 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
60 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Цинковое литьё с покрытием
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к MHP2-M1H-3/2G-M5

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных MHP2-M1H-3/2G-M5PDF · Festo · на русскомPDFКаталог Festo MH2TO4PDF · на английском · Festo, 2026MHP2Все исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

MHP2-M1H-3/2G-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHP2-M1H-3/2G-M5?

Распределитель с электроуправлением Festo MHP2-M1H-3/2G-M5, артикул 196122: функция распределителя — 3/2 Н.З., моностабильный; тип управления — электрический; ширина — 10 мм; стандартный номинальный расход — 100 л/мин; тип конструкции — переливной тарельчатый клапан; масса — 60 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHP2-M1H-3/2G-M5?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MHP2-M1H-3/2G-M5?

Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MHP2-M1H-3/2G-M5?

MHP2 — распределитель с электроуправлением; M1H — привод и номинальное напряжение и ручное управление: электромагнит, дискретное управление, 24 В пост. тока, без фиксации; 3/2G — функция распределителя и нормальное положение: 3/2-распределитель, нормально закрытый; M5 — пневматическое присоединение: резьба M5.

06Какие исполнения есть в серии MHP2, кроме MHP2-M1H-3/2G-M5?

В серии «Плита для блочного монтажа MHP2» — 14 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MHP2-M1H-3/2G-M5?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QSM-M5-6. Подобраны по каталогу Festo для этого размера.

08Есть ли на MHP2-M1H-3/2G-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MH2TO4; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MHP2-M1H-3/2G-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHP2-M1H-3/2G-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MHP2-M1H-3/2G-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 196122; ввоз официальный, с грузовой таможенной декларацией.
