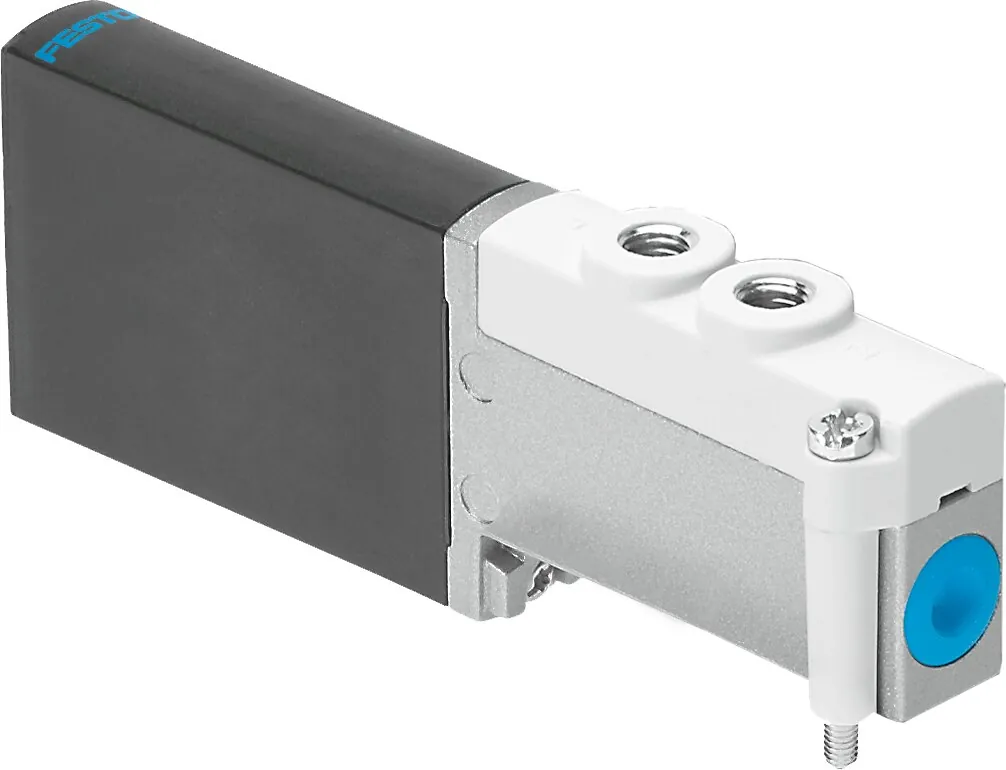

FestoРаспределитель с электроуправлением

MHP2-MS1H-5/2-M5

GTIN 4052568161156 Оригинал Festo

Распределитель с электроуправлением Festo MHP2-MS1H-5/2-M5: полустыковой распределитель для индивидуального и батарейного монтажа, быстродействующий, с ручным дублированием.

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
90 л/мин
Тип конструкции
Переливной тарельчатый клапан
Масса
70 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MHP2-MS1H-5/2-M5

Основные

Функция распределителя
5/2 моностабильный
Тип управления
Электрический
Ширина
10 мм
Стандартный номинальный расход
90 л/мин
Тип конструкции
Переливной тарельчатый клапан
Тип сброса
Механическая пружина
Класс защиты
IP65
Авторизация
Знак RCM; c UL us — Recognized (OL)
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Условный проход
2 мм
Монтажный шаг
14 мм
Примечание по шагу монтажа
Minimum distance between the valves is 4 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Толкающий
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Защищен от смены полярности
Биполярный
Дополнительные функции
Защита от искр; Снижение тока удержания; Защитный кожух
Максимальная частота переключения
300 Гц
Время выключения
1,7 мс
Время включения
1,9 мс
Допуска на время выключения
+10 %/−30 %
Допуска на время включения
+10%/−30%
Замер времени переключения с частотой 1 Гц и выше
0,2 мс
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: фаза удержания 1625 Вт, мощность переключения 6.5 Вт
Допустимые колебания напряжения
+/- 10 %
Стойкость к вибрации
Тест траспортного применения на уровне жесткости 2 в соответствии с FN 942017-4 и EN 60068-2-6
Ограничение температуры окружающей и рабочей среды
Относительно частоты переключения
Сопротивление ударной нагрузке
Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Макс. момент затяжки, установка распределителя
0,4 Н·м
Макс. момент затяжки штуцера
1,5 Н·м
Электрическое подключение
2-пин; Разъем
Тип крепления
На PR-коллекторе
Пневматическое подключение, канал 1
Монтажная плита
Пневматическое подключение, канал 2
M5
Пневматическое подключение, канал 3
Монтажная плита
Пневматическое присоединение, канал 4
M5
Пневматическое присоединение, канал 5
Монтажная плита

Условия работы

Рабочее давление
−0,9 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−5 … 40 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
70 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
HNBR; NBR
Материал корпуса
Цинковое литьё с покрытием
Материал винтов
Гальванизированная сталь

Принадлежности

Что подходит к MHP2-MS1H-5/2-M5

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных MHP2-MS1H-5/2-M5PDF · Festo · на русскомMHP2Все исполнения серии14 позиций, подбор по параметрам

FAQ

Частые вопросы

MHP2-MS1H-5/2-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MHP2-MS1H-5/2-M5?

Распределитель с электроуправлением Festo MHP2-MS1H-5/2-M5, артикул 525105: функция распределителя — 5/2 моностабильный; тип управления — электрический; ширина — 10 мм; стандартный номинальный расход — 90 л/мин; тип конструкции — переливной тарельчатый клапан; масса — 70 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MHP2-MS1H-5/2-M5?

По таблице данных Festo: рабочее давление — −0,9 … 8 бар; температура окружающей среды — −5 … 40 °C; температура среды — −5 … 40 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MHP2-MS1H-5/2-M5?

Материал уплотнений — HNBR, NBR; материал корпуса — цинковое литьё с покрытием; материал винтов — гальванизированная сталь. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MHP2, кроме MHP2-MS1H-5/2-M5?

В серии «Плита для блочного монтажа MHP2» — 14 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MHP2-MS1H-5/2-M5?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QSM-M5-6. Подобраны по каталогу Festo для этого размера.

07Есть ли на MHP2-MS1H-5/2-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MHP2-MS1H-5/2-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MHP2-MS1H-5/2-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MHP2-MS1H-5/2-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 525105; ввоз официальный, с грузовой таможенной декларацией.
