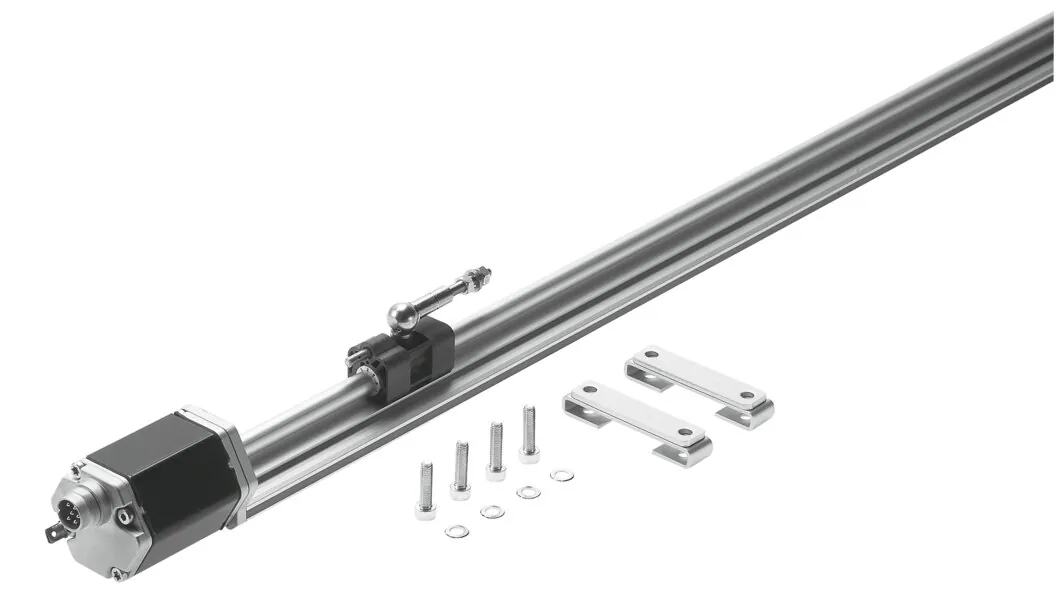

FestoСистема измерения перемещений

MME-MTS-1000-TLF-AIF

GTIN 4052568144074 Оригинал Festo

Система измерения перемещений Festo MME-MTS-1000-TLF-AIF: с датчиком абсолютного перемещения, эффективная длина 1000 мм, для координатного контроллера типа SPC-200.

Ход
1000 мм
Метод измерения: датчик перемещения
Цифровой
Макс. скорость перемещения
10 м/с
Макс. ускорение перемещения
200 м/с²
Разрешающая способность при измерении перемещения
< 0,01 мм
Масса
1,55 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Ход

Характеристики

Технические данные MME-MTS-1000-TLF-AIF

Основные

Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Метод измерения: датчик перемещения
Цифровой
Макс. скорость перемещения
10 м/с
Макс. ускорение перемещения
200 м/с²
Разрешающая способность при измерении перемещения
< 0,01 мм
Независимая линейность
0,02 %; Не менее ± 50 мкм
Температурный коэффициент
15 ppm/K
Ход
1000 мм
Выходной сигнал
Протокол CAN, тип SPC-AIF
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
−15 % / +20 %
Макс. потребление тока
90 мА
Электрическое подключение
6-пин; Разъем; По DIN 45322; Круглого дизайна
Тип конструкции
Закрытый профиль; С кареткой
Отклонение от параллельности, муфта
± 1,5 мм
Угловое смещение, привод
± 1 °
Положение при сборке
Любое
Класс защиты
IP65; по IEC 60529
Стойкость к вибрации по DIN/IEC 68, части 2 - 6
Испытан в соответствии с уровенем опасности 1
Длительное сопротивление ударам по DIN/IEC 68, части 2 - 82
Испытан в соответствии с уровенем опасности 1

Условия работы

Температура окружающей среды
−40 … 75 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L

Масса

Вес продукта
1550 г

Материалы

Материал корпуса
Алюминиевый сплав; Анодированный
Материал корпуса подшипника скольжения
PBT с армированием; Постоянный магнит
Материал подшипника скольжения
Сталь
Материал крышки
Алюминиевое литье под давление; Окрашен
Материал монтажной скобы
PEI

Принадлежности

Что подходит к MME-MTS-1000-TLF-AIF

По разделу «Принадлежности» каталога Festo — для размера 1000.

Датчики и кабели1

Документы

Документация

PDFТаблица данных MME-MTS-1000-TLF-AIFPDF · Festo · на русскомPDFКаталог Festo MME-MTS-TLFPDF · на английском · Festo, 2026MMEВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

MME-MTS-1000-TLF-AIF: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MME-MTS-1000-TLF-AIF?

Система измерения перемещений Festo MME-MTS-1000-TLF-AIF, артикул 178303: ход — 1000 мм; метод измерения: датчик перемещения — цифровой; макс. скорость перемещения — 10 м/с; макс. ускорение перемещения — 200 м/с²; разрешающая способность при измерении перемещения — < 0,01 мм; масса — 1,55 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать MME-MTS-1000-TLF-AIF?

По таблице данных Festo: температура окружающей среды — −40 … 75 °C; класс защиты — IP65, по IEC 60529.

03Из каких материалов изготовлен MME-MTS-1000-TLF-AIF?

Материал корпуса — алюминиевый сплав, анодированный; материал корпуса подшипника скольжения — PBT с армированием, постоянный магнит; материал подшипника скольжения — сталь; материал крышки — алюминиевое литье под давление, окрашен. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии MME, кроме MME-MTS-1000-TLF-AIF?

В серии «Система измерения перемещений MME» — 9 позиций. У MME-MTS-1000-TLF-AIF: ход — 1000 мм. Другие варианты (ход: 225 мм, 300 мм, 450 мм, 600 мм, 750 мм, 1250 мм, 1500 мм, 2000 мм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к MME-MTS-1000-TLF-AIF?

В блоке «Принадлежности» на этой странице: датчики и кабели (1). Например: NEBP-M16W6-K-2-M9W5. Подобраны по каталогу Festo для этого размера.

06Есть ли на MME-MTS-1000-TLF-AIF документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MME-MTS-TLF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MME-MTS-1000-TLF-AIF и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MME-MTS-1000-TLF-AIF в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MME-MTS-1000-TLF-AIF — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 178303; ввоз официальный, с грузовой таможенной декларацией.
