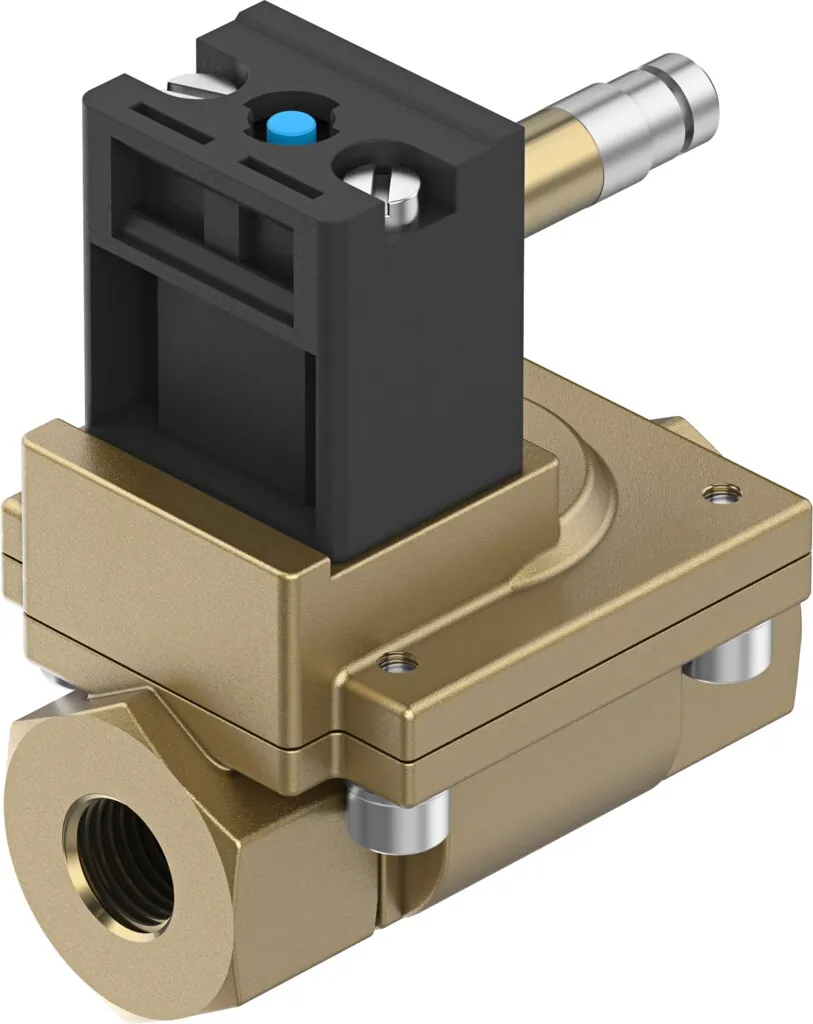

FestoРаспределитель с электроуправлением

MN1H-2-1/4-MS

GTIN 4052568012427 Оригинал Festo

Распределитель с электроуправлением Festo MN1H-2-1/4-MS: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Функция
2/2 Н.З., моностабильный
Тип конструкции
Мембранный клапан
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Масса
450 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MN1H-2-1/4-MS

  1. MN1HСерия

    Распределитель с электроуправлением

  2. 2Функция распределителя

    2/2-распределитель

  3. 1/4Присоединение к арматуре

    G1/4

  4. MSМатериал корпуса

    Латунь

Характеристики

Технические данные MN1H-2-1/4-MS

Основные

Тип конструкции
Мембранный клапан
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип крепления
Линейный монтаж
Присоединие запорного клапана
G1/4
Электрическое подключение
Расположение контактов тип А по EN 175301-803; Разъем; По DIN EN 175301-803; Кубическая форма
Условный проход
13 мм
Функция распределителя
2/2 Н.З., моностабильный
Ручное дублирование
С принадлежностями, с защелкой; Толкающий
Направление потока
Нереверсивный
Среда
Фильтр сжатого воздуха, степень фильтрации 200 мкм
Функция быстрого выхлопа
Не дросселируемый
Характеристики катушки
110 В перем. тока: 50 Гц, мощность переключения 5 В·А, мощность удержания 3.7 В·А; 110 В перем. тока: 60 Гц, мощность переключения 5 В·А, мощность удержания 3.7 В·А; 230 В перем. тока: 50 Гц, мощность переключения 5 В·А, мощность удержания 3.7 В·А; 230 В перем. тока: 60 Гц, мощность переключения 5 В·А, мощность удержания 3.7 В·А; 24 В пост. тока: 2.5 Вт
Тип сброса
Воздушная пружина
Тип пилотного управления
С пилотным управлением
Стандартный номинальный расход
2000 л/мин
Время включения
30 мс
Время выключения
100 мс
Номер материала винта
1.4301
Класс защиты
IP65; с розеткой

Условия работы

Рабочее давление
0,5 … 10 бар
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Масса

Вес продукта
450 г

Материалы

Материал корпуса
Латунь
Материал винтов
Легированная сталь, нержавеющая

Принадлежности

Что подходит к MN1H-2-1/4-MS

По разделу «Принадлежности» каталога Festo — для размера 2.

Прочее1
Датчики и кабели8

Катушки и управление4

Документы

Документация

PDFТаблица данных MN1H-2-1/4-MSPDF · Festo · на русскомPDFКаталог Festo MN1HPDF · на английском · Festo, 2026MN1HВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

MN1H-2-1/4-MS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MN1H-2-1/4-MS?

Распределитель с электроуправлением Festo MN1H-2-1/4-MS, артикул 161725: функция — 2/2 Н.З., моностабильный; тип конструкции — мембранный клапан; тип управления — электрический; тип уплотнения — мягкий; положение при сборке — любое; масса — 450 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MN1H-2-1/4-MS?

По таблице данных Festo: рабочее давление — 0,5 … 10 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; класс защиты — IP65, с розеткой.

04Из каких материалов изготовлен MN1H-2-1/4-MS?

Материал корпуса — латунь; материал винтов — легированная сталь, нержавеющая. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MN1H-2-1/4-MS?

MN1H — распределитель с электроуправлением; 2 — функция распределителя: 2/2-распределитель; 1/4 — присоединение к арматуре: G1/4; MS — материал корпуса: латунь.

06Какие исполнения есть в серии MN1H, кроме MN1H-2-1/4-MS?

В серии «Распределитель с электроуправлением MN1H» — 36 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MN1H-2-1/4-MS?

В блоке «Принадлежности» на этой странице: прочее (1), датчики и кабели (8), катушки и управление (4). Например: IBS-9X20, KMC-1-230AC-2,5, AHB-MD/MF/MV. Подобраны по каталогу Festo для этого размера.

08Есть ли на MN1H-2-1/4-MS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MN1H; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MN1H-2-1/4-MS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MN1H-2-1/4-MS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MN1H-2-1/4-MS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 161725; ввоз официальный, с грузовой таможенной декларацией.
