FestoРаспределитель с электроуправлением

MN1H-5/2-D-2-C

GTIN 4052568012083 Оригинал Festo

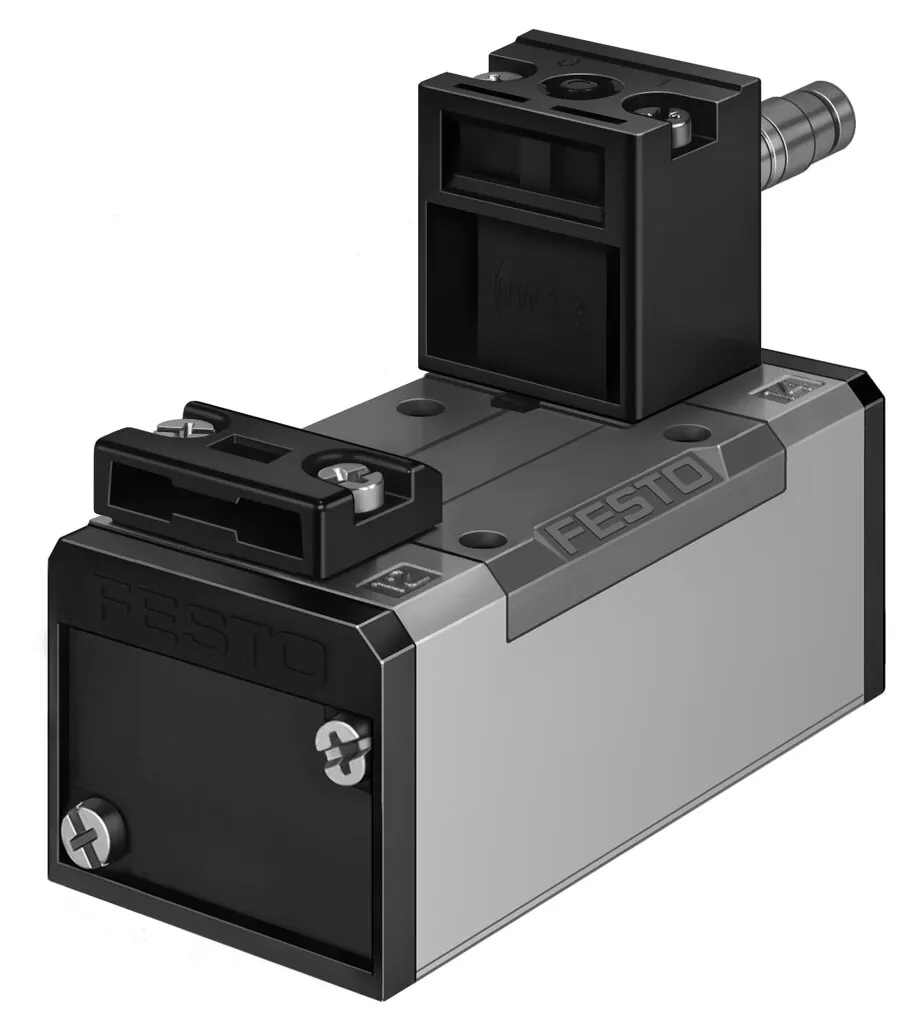

Распределитель с электроуправлением Festo MN1H-5/2-D-2-C: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Функция: 5/2 моностабильный
Ширина: 54 мм
Монтажный шаг: 56 мм
Тип управления: Электрический
Стандартный номинальный расход: 2300 л/мин
Масса: 710 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Функция

Характеристики

Технические данные MN1H-5/2-D-2-C

Основные

Функция распределителя: 5/2 моностабильный
Тип управления: Электрический
Ширина: 54 мм
Стандартный номинальный расход: 2300 л/мин
Тип конструкции: Золотниковый
Тип сброса: Воздушная пружина
Авторизация: C UL us — Recognized (OL)
Класс защиты: IP65
Условный проход: 11,5 мм
Монтажный шаг: 56 мм
Функция быстрого выхлопа: Дросселирующий
Тип уплотнения: Мягкий
Положение при сборке: Любое
Соответствует стандарту: ISO 5599-1
Ручное дублирование: С принадлежностями, с защелкой; Толкающий
Код ISO: 251
Тип пилотного управления: С пилотным управлением
Питание пилотного каскада: Внутренний
Направление потока: Нереверсивный
Перекрытие: Положительное перекрытие
Время выключения: 69 мс
Время включения: 46 мс
Макс. позитивный тестовый импульс с логикой 0: 3700 мкс
Макс. негативный тестовый импульс с логикой 1: 4600 мкс
Стойкость к вибрации: Испытание на транспортировку, степень жёсткости 1 по FN 942017-4 и EN 60068-2-6
Сопротивление ударной нагрузке: Шоковый тест с уровнем опасности 2 в соответствии с FN 942017-5; и EN 60068-2-27
Уровень звукового давления: 85 дБ(А)
Электрическое подключение: N1 катушка, заказывается отдельно
Тип крепления: На монтажной плите; Со сквозным отверстием и винтом
Выхлоп пилота, канал 84: M5
Пневматическое подключение, канал 1: Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое подключение, канал 2: Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое подключение, канал 3: Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое присоединение, канал 4: Соединительная плита, размер 2 согласно ISO 5599-1
Пневматическое присоединение, канал 5: Соединительная плита, размер 2 согласно ISO 5599-1

Условия работы

Рабочее давление: 2 … 10 бар
Рабочая среда: Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде: Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске): VDMA24364-B1/B2-L
Температура среды: −5 … 50 °C
Температура окружающей среды: −5 … 50 °C

Масса

Вес продукта: 710 г

Материалы

Замечания по материалу: Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений: HNBR; NBR
Материал корпуса: Алюминиевое литье под давление

Документы

Документация

PDFТаблица данных MN1H-5/2-D-2-CPDF · Festo · на русском MN1HВсе исполнения серии36 позиций, подбор по параметрам

FAQ

Частые вопросы

MN1H-5/2-D-2-C: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64

01Какие характеристики у MN1H-5/2-D-2-C?

Распределитель с электроуправлением Festo MN1H-5/2-D-2-C, артикул 159700: функция — 5/2 моностабильный; ширина — 54 мм; монтажный шаг — 56 мм; тип управления — электрический; стандартный номинальный расход — 2300 л/мин; масса — 710 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MN1H-5/2-D-2-C?

По таблице данных Festo: рабочее давление — 2 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MN1H-5/2-D-2-C?

Материал уплотнений — HNBR, NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MN1H, кроме MN1H-5/2-D-2-C?

В серии «Распределитель с электроуправлением MN1H» — 36 позиций. У MN1H-5/2-D-2-C: функция — 5/2 моностабильный. Другие варианты (функция: 5/3 выхлоп в нейтральной позиции, 5/3 Н.З., 5/3 под давлением в нейтральной позиции) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Есть ли на MN1H-5/2-D-2-C документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MN1H-5/2-D-2-C и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MN1H-5/2-D-2-C в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MN1H-5/2-D-2-C — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 159700; ввоз официальный, с грузовой таможенной декларацией.
