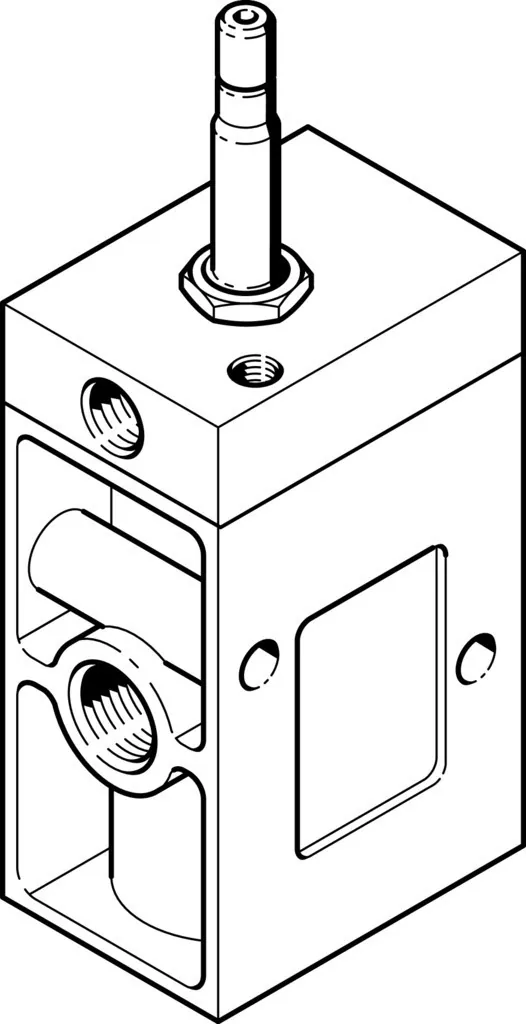

FestoРаспределитель с электроуправлением

MOCH-3-1/2

GTIN 4052568111168 Оригинал Festo

Распределитель с электроуправлением Festo MOCH-3-1/2: со вспомогательным ручным управлением.

Присоединение 1
G1/2
Условный проход
14 мм
Тип конструкции
Тарельчатое седло
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.О., моностабильный
Масса
1,15 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MOCH-3-1/2

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
52 мм
Стандартный номинальный расход
3700 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Класс защиты
IP65
Условный проход
14 мм
Монтажный шаг
69 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Значение b
0,3
Время выключения
54 мс
Время включения
22 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Тип крепления
На мколлекторной плите; со сквозным отверстием
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1/2

Условия работы

Рабочее давление
1,5 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
1150 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MOCH-3-1/2

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных MOCH-3-1/2PDF · Festo · на русскомMOCHВсе исполнения серии3 позиции, подбор по параметрам

FAQ

Частые вопросы

MOCH-3-1/2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MOCH-3-1/2?

Распределитель с электроуправлением Festo MOCH-3-1/2, артикул 7885: присоединение 1 — G1/2; условный проход — 14 мм; тип конструкции — тарельчатое седло; тип пилотного управления — с пилотным управлением; функция распределителя — 3/2 Н.О., моностабильный; масса — 1,15 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MOCH-3-1/2?

По таблице данных Festo: рабочее давление — 1,5 … 10 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MOCH-3-1/2?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MOCH, кроме MOCH-3-1/2?

В серии «Распределитель с электроуправлением MOCH» — 3 позиции. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MOCH-3-1/2?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на MOCH-3-1/2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MOCH-3-1/2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MOCH-3-1/2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MOCH-3-1/2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 7885; ввоз официальный, с грузовой таможенной декларацией.
