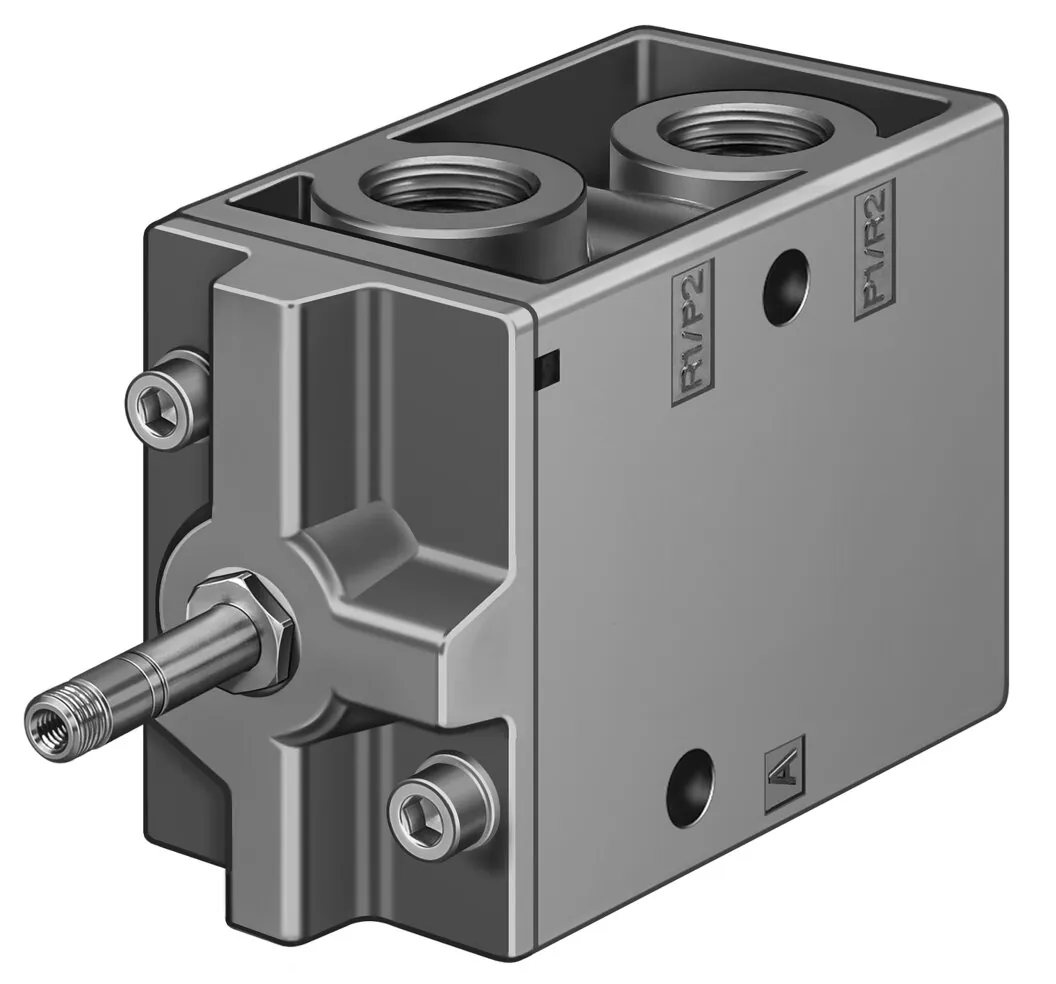

FestoРаспределитель с электроуправлением

MOFH-3-1/2

GTIN 4052568008789 Оригинал Festo

Распределитель с электроуправлением Festo MOFH-3-1/2: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Ширина
52 мм
Присоединение 1
G1/2
Монтажный шаг
69 мм
Условный проход
14 мм
Функция распределителя
3/2 Н.О., моностабильный
Масса
1,10 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MOFH-3-1/2

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Ширина
52 мм
Стандартный номинальный расход
3700 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Авторизация
C UL us — Recognized (OL)
Класс защиты
IP65
Условный проход
14 мм
Монтажный шаг
69 мм
Функция быстрого выхлопа
Дросселирующий
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
С пилотным управлением
Направление потока
Нереверсивный
Перекрытие
Отрицательное перекрытие
Значение b
0,3
Время выключения
90 мс
Время включения
18 мс
Макс. позитивный тестовый импульс с логикой 0
2200 мкс
Макс. негативный тестовый импульс с логикой 1
3700 мкс
Характеристики катушки
Электромагнитные катушки заказываются отдельно
Электрическое подключение
Через F-катушку, заказывать отдельно
Тип крепления
На мколлекторной плите; со сквозным отверстием
Выхлоп пилота, канал 82
M5
Пневматическое подключение, канал 1
G1/2
Пневматическое присоединение, 11
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1/2
Пневматическое подключение, канал 33
G1/2

Условия работы

Рабочее давление
1,5 … 8 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−20 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−5 … 40 °C

Масса

Вес продукта
1100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MOFH-3-1/2

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных MOFH-3-1/2PDF · Festo · на русскомMOFHВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

MOFH-3-1/2: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MOFH-3-1/2?

Распределитель с электроуправлением Festo MOFH-3-1/2, артикул 7884: ширина — 52 мм; присоединение 1 — G1/2; монтажный шаг — 69 мм; условный проход — 14 мм; функция распределителя — 3/2 Н.О., моностабильный; масса — 1,10 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MOFH-3-1/2?

По таблице данных Festo: рабочее давление — 1,5 … 8 бар; температура окружающей среды — −5 … 40 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65.

04Из каких материалов изготовлен MOFH-3-1/2?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MOFH, кроме MOFH-3-1/2?

В серии «Распределитель с электроуправлением MOFH» — 9 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MOFH-3-1/2?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на MOFH-3-1/2 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MOFH-3-1/2 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MOFH-3-1/2 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MOFH-3-1/2 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 7884; ввоз официальный, с грузовой таможенной декларацией.
