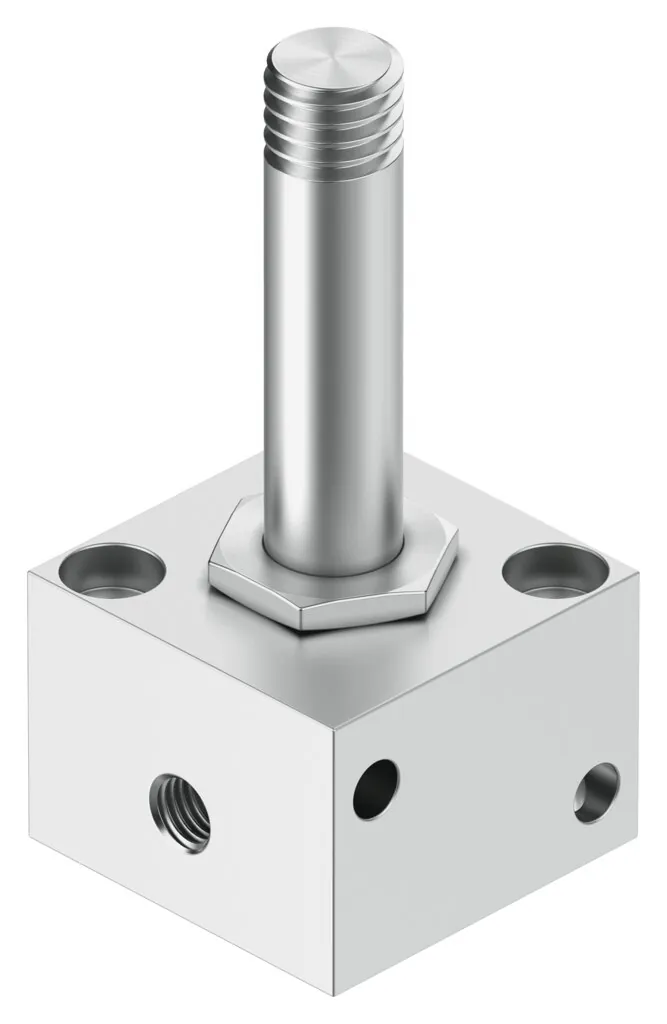

FestoРаспределитель с электроуправлением

MOFH-3-M5

GTIN 4052568008505 Оригинал Festo

Распределитель с электроуправлением Festo MOFH-3-M5: со вспомогательным ручным управлением, без электромагнитной катушки и штекерной розетки. Электромагнитная катушка и штекерная розетка заказываются отдельно.

Присоединение 1
M5
Условный проход
1,5 мм
Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Стандартный номинальный расход
46 л/мин
Масса
62 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MOFH-3-M5

Основные

Функция распределителя
3/2 Н.О., моностабильный
Тип управления
Электрический
Стандартный номинальный расход
46 л/мин
Тип конструкции
Тарельчатое седло
Тип сброса
Механическая пружина
Авторизация
C UL us — Recognized (OL)
Условный проход
1,5 мм
Функция быстрого выхлопа
Не дросселируемый
Тип уплотнения
Мягкий
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый
Тип пилотного управления
Прямой
Направление потока
Нереверсивный
Время выключения
8,5 мс
Время включения
12 мс
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5
Пневматическое подключение, канал 3
M5

Условия работы

Рабочее давление
0 … 6,5 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
−15 … 60 °C
Температура окружающей среды
−15 … 40 °C

Принадлежности

Что подходит к MOFH-3-M5

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22

Документы

Документация

PDFТаблица данных MOFH-3-M5PDF · Festo · на русскомMOFHВсе исполнения серии9 позиций, подбор по параметрам

FAQ

Частые вопросы

MOFH-3-M5: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MOFH-3-M5?

Распределитель с электроуправлением Festo MOFH-3-M5, артикул 4543: присоединение 1 — M5; условный проход — 1,5 мм; функция распределителя — 3/2 Н.О., моностабильный; тип управления — электрический; стандартный номинальный расход — 46 л/мин; масса — 62 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает распределитель с электроуправлением?

Переключает потоки сжатого воздуха по электрическому сигналу: подаёт воздух в полости привода и сбрасывает его в выхлоп. Функция распределителя — 5/2, 5/3, 3/2 и другие — и присоединение указаны в характеристиках исполнения.

03При каком давлении и температуре работает MOFH-3-M5?

По таблице данных Festo: рабочее давление — 0 … 6,5 бар; температура окружающей среды — −15 … 40 °C; температура среды — −15 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4].

04Какие исполнения есть в серии MOFH, кроме MOFH-3-M5?

В серии «Распределитель с электроуправлением MOFH» — 9 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к MOFH-3-M5?

В блоке «Принадлежности» на этой странице: подключение воздуха (22). Например: QSM-M5-6. Подобраны по каталогу Festo для этого размера.

06Есть ли на MOFH-3-M5 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MOFH-3-M5 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MOFH-3-M5 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MOFH-3-M5 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 4543; ввоз официальный, с грузовой таможенной декларацией.
