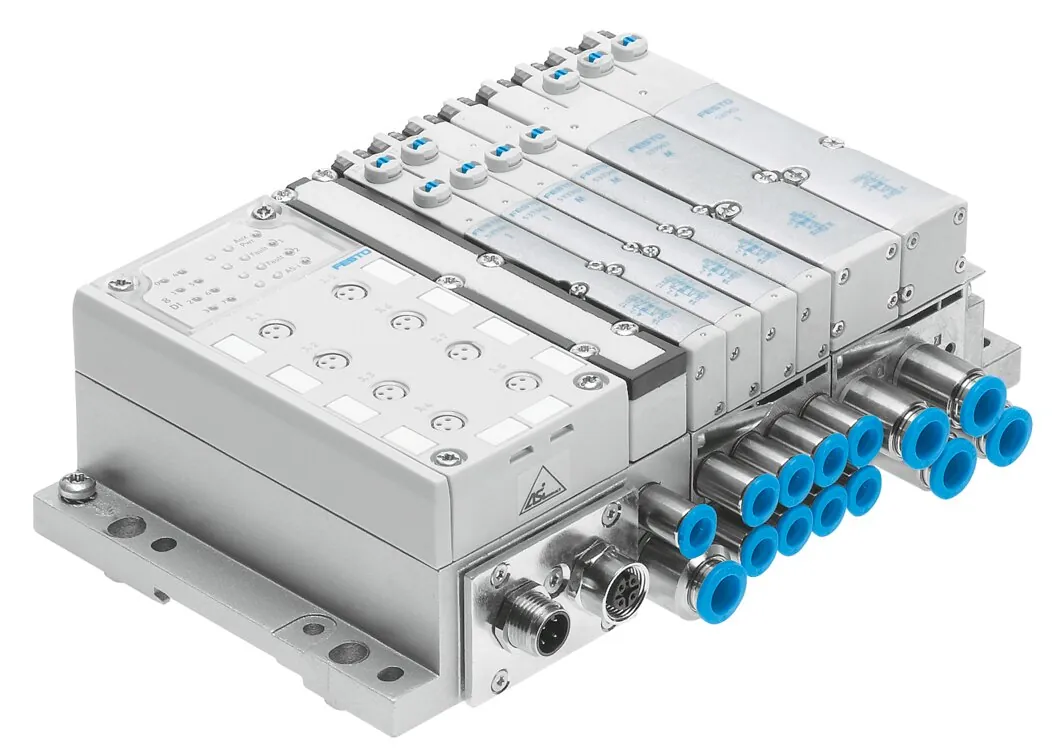

FestoПневмоостров

MPA-ASI-VI

Оригинал Festo

Пневмоостров Festo MPA-ASI-VI: пневмоостров МРА с подключением AS-интерфейса. Примерное представление Общая таблица данных - Индивидуальные значения завичят от вашей конфигурации.

Электрическое подключение
AS-Interface
Макс. количество распределителей
8
Электрическая система вх./вых.
Да
Тип пневмоострова
32
Относительная влажность воздуха
Макс. 90% при 40°C

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MPA-ASI-VI

Основные

Электрическое подключение
AS-Interface
Электрическая система вх./вых.
Да
Тип пневмоострова
32
Относительная влажность воздуха
Макс. 90% при 40°C
Класс защиты
IP67
Пилотное давление
3 … 8 бар
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU по взрывозащите (ATEX); в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам взрывозащиты; По британским нормам RoHS
Знак KC
KC-EMV
Авторизация
Знак RCM; c UL us — Recognized (OL)
Категория ATEX Газ
II 3G
Сертификация взрывозащиты за пределами Евросоюза
EPL Db (GB); EPL Gb (GB)
Взрывозащита типа "Газ"
Ex ec IIC T4 Gc X
Взрывобезопасная температура окружающей среды
−5°C <= Ta <= +50°C
Структура пневмоострова
Модульный, вместе могут использоваться различные размеры распределителей
Макс. количество распределителей
8
Макс. кол-во зон давления
3
Тип управления
Электрический
Функция распределителя
2/2 Н.З., моностабильный; 2x3/2, Н.З., моностабильные; 2x3/2, Н.О., моностабильные; 2x3/2, Н.О./Н.З., моностабильный; 3/2 Н.З., моностабильный; 3/2 Н.О., моностабильный; 5/2 бистабильный; 5/2 моностабильный; 5/3 под давлением в нейтральной позиции; 5/3 выхлоп в нейтральной позиции; 5/3 Н.З.
Тип конструкции
Золотниковый; Тарельчатый клапан с пружинным возвратом
Размер клапана
10 мм; 14 мм; 20 мм
Питание пилотного каскада
Внешний; Внутренний
Макс. стандартный номинальный расход
360 л/мин при 10 мм; 550 л/мин at 14 мм; 700700 л/мин при 20 мм
Пригодность для работы с вакуумом
Да
Отображение статуса сигнала
LED
Номинальное рабочее напряжение DC
24 В
Допустимые колебания напряжения
+/- 25 %

Условия работы

Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C
Температура хранения
−20 … 40 °C
Классификация сопротивления коррозии CRC
0 — Нет стойкости к коррозии
Рабочее давление
−0,9 … 10 бар
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)

Документы

Документация

PDFТаблица данных MPA-ASI-VIPDF · Festo · на русскомMPAВсе исполнения серии4 позиции, подбор по параметрам

FAQ

Частые вопросы

MPA-ASI-VI: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MPA-ASI-VI?

Пневмоостров Festo MPA-ASI-VI, артикул 546279: электрическое подключение — AS-Interface; макс. количество распределителей — 8; электрическая система вх./вых. — да; тип пневмоострова — 32; относительная влажность воздуха — макс. 90% при 40°C. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что такое пневмоостров?

Группа распределителей на общей плите: у них общее питание сжатым воздухом и общий выхлоп, а электрическое подключение сведено в один разъём или шинный узел.

03При каком давлении и температуре работает MPA-ASI-VI?

По таблице данных Festo: рабочее давление — −0,9 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP67.

04Какие исполнения есть в серии MPA, кроме MPA-ASI-VI?

В серии «Пневмоостров MPA» — 4 позиции. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на MPA-ASI-VI документация и 3D-модель?

На этой странице: таблица данных Festo в PDF. Скачивание без регистрации.

06Сколько стоит MPA-ASI-VI и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MPA-ASI-VI в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07MPA-ASI-VI — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 546279; ввоз официальный, с грузовой таможенной декларацией.
