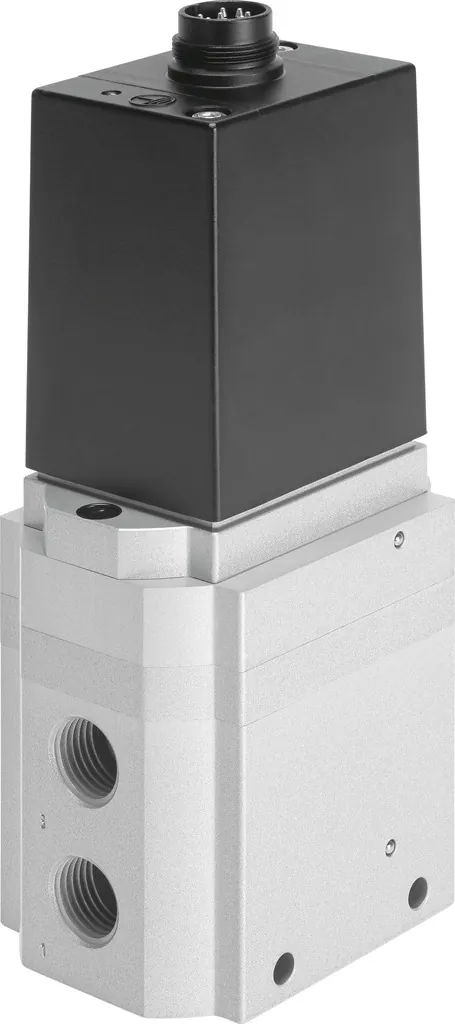

FestoПропорциональный регулятор давления

MPPE-3-1/2-10-010-B

GTIN 4052568012311 Оригинал Festo

Пропорциональный регулятор давления Festo MPPE-3-1/2-10-010-B: g1/2; 0 … 10 бар; 8-пин; M16x0,75; Разъем; по DIN 45326; Круглого дизайна; 18 … 30 В.

Присоединение 1
G1/2
Диапазон давления управления
0 … 10 бар
Диапазон рабочего напряжения DC
18 … 30 В
Номинальный диаметр, подача давления
11 мм
Номинальный диаметр, выхлоп
12 мм
Масса
2,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон давления управления

Характеристики

Технические данные MPPE-3-1/2-10-010-B

Основные

Номинальный диаметр, подача давления
11 мм
Номинальный диаметр, выхлоп
12 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Пилотный поршневой регулятор
Защита от короткого замыкания
Для всех электрических соединений
Инструкции по безопасности
MPPE-B безопасное положение: Если кабель питания будет разорван, выходное давление останется без регулировки
Защищен от смены полярности
Для всех электрических соединений
Функция распределителя
3-ходовой пропорциональный регулятор давления, Н.З.
Диапазон регулировки давления в Мпа
0 … 1 МПа
Диапазон давления управления
0 … 10 бар
Входное давление 1
11 … 12 бар
Макс. гистерезис давления
0,05 бар
Время выключения
535 мс
Время включения
140 мс
Диапазон рабочего напряжения DC
18 … 30 В
Напряжение
10 В
Остаточная пульсация
10 %
Значения УСТАВКА/РЕАЛЬНО
Напряжение 0 — 10 В
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65
Электрическое подключение
8-пин; M16x0,75; Разъем; по DIN 45326; Круглого дизайна
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1/2

Условия работы

Рабочее давление
<= 12 бар
Давление питания 1 Мпа
1,1 … 1,2 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
2400 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав
Материал мембраны
NBR

Принадлежности

Что подходит к MPPE-3-1/2-10-010-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных MPPE-3-1/2-10-010-BPDF · Festo · на русскомMPPEВсе исполнения серии25 позиций, подбор по параметрам

FAQ

Частые вопросы

MPPE-3-1/2-10-010-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MPPE-3-1/2-10-010-B?

Пропорциональный регулятор давления Festo MPPE-3-1/2-10-010-B, артикул 161174: присоединение 1 — G1/2; диапазон давления управления — 0 … 10 бар; диапазон рабочего напряжения DC — 18 … 30 В; номинальный диаметр, подача давления — 11 мм; номинальный диаметр, выхлоп — 12 мм; масса — 2,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03При каком давлении и температуре работает MPPE-3-1/2-10-010-B?

По таблице данных Festo: рабочее давление — <= 12 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен MPPE-3-1/2-10-010-B?

Материал корпуса — алюминиевый сплав; материал мембраны — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MPPE, кроме MPPE-3-1/2-10-010-B?

В серии «Пропорциональный регулятор давления MPPE» — 25 позиций. У MPPE-3-1/2-10-010-B: присоединение 1 — G1/2; диапазон давления управления — 0 … 10 бар. Другие варианты (присоединение 1: G1/4, G1/8) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MPPE-3-1/2-10-010-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на MPPE-3-1/2-10-010-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MPPE-3-1/2-10-010-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MPPE-3-1/2-10-010-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MPPE-3-1/2-10-010-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 161174; ввоз официальный, с грузовой таможенной декларацией.
