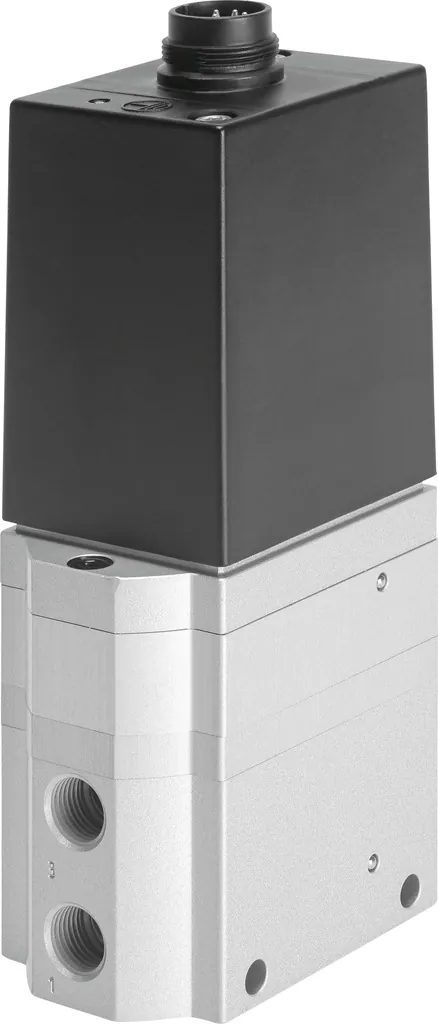

FestoПропорциональный регулятор давления

MPPE-3-1/8-1-420-B

GTIN 4052568128388 Оригинал Festo

Пропорциональный регулятор давления Festo MPPE-3-1/8-1-420-B: g1/8; 0 … 1 бар; 8-пин; M16x0,75; Разъем; по DIN 45326; Круглого дизайна; 18 … 30 В.

Присоединение 1
G1/8
Диапазон давления управления
0 … 1 бар
Диапазон рабочего напряжения DC
18 … 30 В
Номинальный диаметр, подача давления
5 мм
Номинальный диаметр, выхлоп
5 мм
Масса
710 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Диапазон давления управления

Характеристики

Технические данные MPPE-3-1/8-1-420-B

Основные

Номинальный диаметр, подача давления
5 мм
Номинальный диаметр, выхлоп
5 мм
Тип управления
Электрический
Тип уплотнения
Мягкий
Положение при сборке
Любое
Тип конструкции
Пилотный поршневой регулятор
Защита от короткого замыкания
Для всех электрических соединений
Инструкции по безопасности
MPPE-B безопасное положение: Если кабель питания будет разорван, выходное давление останется без регулировки
Защищен от смены полярности
Для всех электрических соединений
Функция распределителя
3-ходовой пропорциональный регулятор давления, Н.З.
Диапазон регулировки давления в Мпа
0 … 0,1 МПа
Диапазон давления управления
0 … 1 бар
Входное давление 1
1,5 … 2 бар
Макс. гистерезис давления
0,03 бар
Время выключения
165 мс
Время включения
95 мс
Диапазон рабочего напряжения DC
18 … 30 В
Напряжение
10 В
Остаточная пульсация
10 %
Значения УСТАВКА/РЕАЛЬНО
Current type 4 — 20 мА
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65
Электрическое подключение
8-пин; M16x0,75; Разъем; по DIN 45326; Круглого дизайна
Тип крепления
Со сквозным отверстием
Пневматическое подключение, канал 1
G1/8
Пневматическое подключение, канал 2
G1/8
Пневматическое подключение, канал 3
G1/8

Условия работы

Рабочее давление
<= 2 бар
Давление питания 1 Мпа
0,15 … 0,2 МПа
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B2-L
Температура среды
0 … 60 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
710 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевый сплав
Материал мембраны
NBR

Принадлежности

Что подходит к MPPE-3-1/8-1-420-B

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха24

Документы

Документация

PDFТаблица данных MPPE-3-1/8-1-420-BPDF · Festo · на русскомMPPEВсе исполнения серии25 позиций, подбор по параметрам

FAQ

Частые вопросы

MPPE-3-1/8-1-420-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MPPE-3-1/8-1-420-B?

Пропорциональный регулятор давления Festo MPPE-3-1/8-1-420-B, артикул 161163: присоединение 1 — G1/8; диапазон давления управления — 0 … 1 бар; диапазон рабочего напряжения DC — 18 … 30 В; номинальный диаметр, подача давления — 5 мм; номинальный диаметр, выхлоп — 5 мм; масса — 710 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает пропорциональный регулятор давления?

Задаёт давление на выходе пропорционально электрическому сигналу — давление можно менять с контроллера во время работы.

03При каком давлении и температуре работает MPPE-3-1/8-1-420-B?

По таблице данных Festo: рабочее давление — <= 2 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен MPPE-3-1/8-1-420-B?

Материал корпуса — алюминиевый сплав; материал мембраны — NBR. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MPPE, кроме MPPE-3-1/8-1-420-B?

В серии «Пропорциональный регулятор давления MPPE» — 25 позиций. У MPPE-3-1/8-1-420-B: присоединение 1 — G1/8; диапазон давления управления — 0 … 1 бар. Другие варианты (присоединение 1: G1/2, G1/4) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MPPE-3-1/8-1-420-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (24). Например: QS-G1/8-8. Подобраны по каталогу Festo для этого размера.

07Есть ли на MPPE-3-1/8-1-420-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MPPE-3-1/8-1-420-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MPPE-3-1/8-1-420-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MPPE-3-1/8-1-420-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 161163; ввоз официальный, с грузовой таможенной декларацией.
