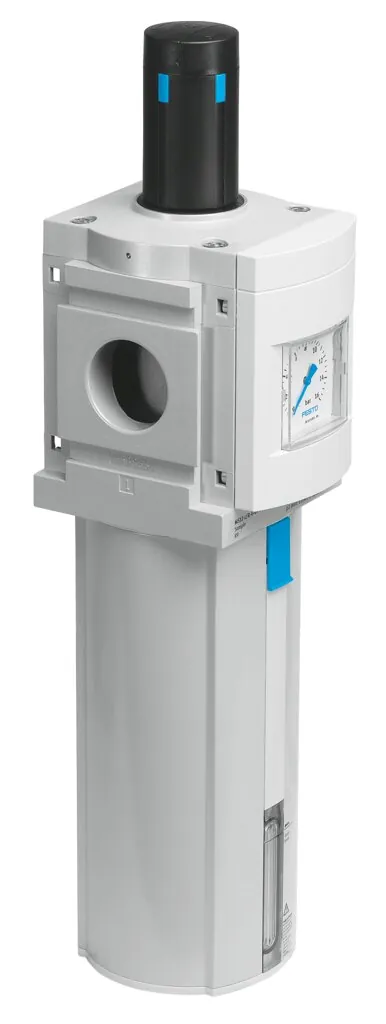

FestoФильтр-регулятор давления
MS12-LFR-G-D7-CUV-LD-AS
GTIN 4052568172251 Оригинал Festo
Фильтр-регулятор давления Festo MS12-LFR-G-D7-CUV-LD-AS: макс. выходное давление 12 бар, фильтр 5 мкм, манометр, фиксатор рукоятки, металлический защитный кожух, автоматический отвод конденсата, направление потока слева направо.
- Степень фильтрации
- 5 мкм
- Размер
- 12
- Серия
- MS
- Положение при сборке
- Вертикально +/- 5°
- Макс. объем конденсата
- 400 см³
- Масса
- 7,00 кг
Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.
Обозначение
Что означает MS12-LFR-G-D7-CUV-LD-AS
- MS12Серия и типоразмер
Фильтр-регулятор давления; шаг монтажа 124 мм
- LFRФункция
Фильтр-регулятор
- GПневматическое присоединение
Модуль без присоединительной резьбы, без плиты
- D7Диапазон регулирования давления
0,5 … 12 бар
- CUVКонструкция фильтра и стакан и отвод конденсата
5 мкм; металлический стакан; автоматический, нормально открытый
- LDРукоятка
Удлинённая рукоятка
- ASБлокировка
Блокируется с помощью принадлежностей
Характеристики
Технические данные MS12-LFR-G-D7-CUV-LD-AS
Основные
- Размер
- 12
- Серия
- MS
- Фиксатор привода
- Поворотная рукоятка с фиксацией; с принадлежностями, блокируемый
- Положение при сборке
- Вертикально +/- 5°
- Степень фильтрации
- 5 мкм
- Отвод конденсата
- Полностью автоматический; Ручное кратковременное
- Тип конструкции
- Фильтр-регулятор с манометром; Спеченный фильтр с центробежным сепаратором; С отводом конденсата; со вторичным сбросом; модульный; Мембранный регулятор с пилотным управлением
- Макс. объем конденсата
- 400 см³
- Функция контроллера
- Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом; с обратным протоком
- Кожух стакана
- Встроен как металлическая оболочка
- Манометр
- С манометром
- Диапазон давления управления
- 0,5 … 12 бар
- Макс. гистерезис давления
- 0,4 бар
- Расход, сброс
- 500 л/мин
- Стандартный номинальный расход
- 11000 … 14000 л/мин
- Чистота воздуха на выходе
- Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
- Тип крепления
- Линейный монтаж; с монтажными скобками
- Пневматическое подключение, канал 1
- Внутренний
- Пневматическое подключение, канал 2
- Внутренний
Условия работы
- Рабочее давление
- 2 … 12 бар
- Рабочая среда
- Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:-]; Инертные газы
- Классификация сопротивления коррозии CRC
- 2 — Средняя стойкость к коррозии
- Соответствие PWIS (вещества, мешающие окраске)
- VDMA24364-B1/B2-L
- Температура хранения
- −10 … 60 °C
- Температура среды
- 5 … 60 °C
- Температура окружающей среды
- 5 … 60 °C
Масса
- Вес продукта
- 7000 г
Материалы
- Материал крышки
- PA
- Материал поворотного диска
- POM
- Материал держателя фильтра
- POM
- Материал металлического стакана со смотровым окошком
- PC
- Материал панели управления
- PA с армированием; POM
- Материал уплотнений
- NBR
- Материал пружины
- Пружинная сталь
- Материал фильтра
- Спеченная бронза
- Материал корпуса
- Алюминиевое литье под давление
- Материал мембраны
- NBR
- Материал стакана
- Алюминиевый сплав
- Материал разделительной плиты
- POM
- Материал стержня клапана
- Алюминиевый сплав; NBR; Легированная сталь, нержавеющая
- Материал стабилизирующег одиска
- POM
FAQ
Частые вопросы
MS12-LFR-G-D7-CUV-LD-AS: цены, сроки, документы.
Не нашли ответ?
Задайте вопрос инженеру — ответим в течение рабочего дня.
01Какие характеристики у MS12-LFR-G-D7-CUV-LD-AS?
Фильтр-регулятор давления Festo MS12-LFR-G-D7-CUV-LD-AS, артикул 537150: степень фильтрации — 5 мкм; размер — 12; серия — MS; положение при сборке — вертикально +/- 5°; макс. объем конденсата — 400 см³; масса — 7,00 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.
02Что делает фильтр-регулятор?
Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.
03При каком давлении и температуре работает MS12-LFR-G-D7-CUV-LD-AS?
По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — 5 … 60 °C; температура среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:-], инертные газы.
04Из каких материалов изготовлен MS12-LFR-G-D7-CUV-LD-AS?
Материал крышки — PA; материал поворотного диска — POM; материал держателя фильтра — POM; материал металлического стакана со смотровым окошком — PC. Материалы указаны по таблице данных Festo.
05Как расшифровать обозначение MS12-LFR-G-D7-CUV-LD-AS?
MS12 — серия и типоразмер: фильтр-регулятор давления, шаг монтажа 124 мм; LFR — функция: фильтр-регулятор; G — пневматическое присоединение: модуль без присоединительной резьбы, без плиты; D7 — диапазон регулирования давления: 0,5 … 12 бар; CUV — конструкция фильтра и стакан и отвод конденсата: 5 мкм, металлический стакан, автоматический, нормально открытый; LD — рукоятка: удлинённая рукоятка; AS — блокировка: блокируется с помощью принадлежностей.
06Какие исполнения есть в серии MS12-LFR, кроме MS12-LFR-G-D7-CUV-LD-AS?
В серии «Фильтр-регулятор давления MS12-LFR» — 2 позиции. Все позиции серии с отбором по параметрам — на странице серии.
07Есть ли на MS12-LFR-G-D7-CUV-LD-AS документация и 3D-модель?
На этой странице: таблица данных Festo в PDF; каталог Festo MS-LFR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.
08Сколько стоит MS12-LFR-G-D7-CUV-LD-AS и какой срок поставки?
Цену и срок сообщаем в коммерческом предложении: добавьте MS12-LFR-G-D7-CUV-LD-AS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.
09MS12-LFR-G-D7-CUV-LD-AS — это оригинальная продукция Festo?
Да. Поставляем оригинальную продукцию Festo, артикул производителя — 537150; ввоз официальный, с грузовой таможенной декларацией.
