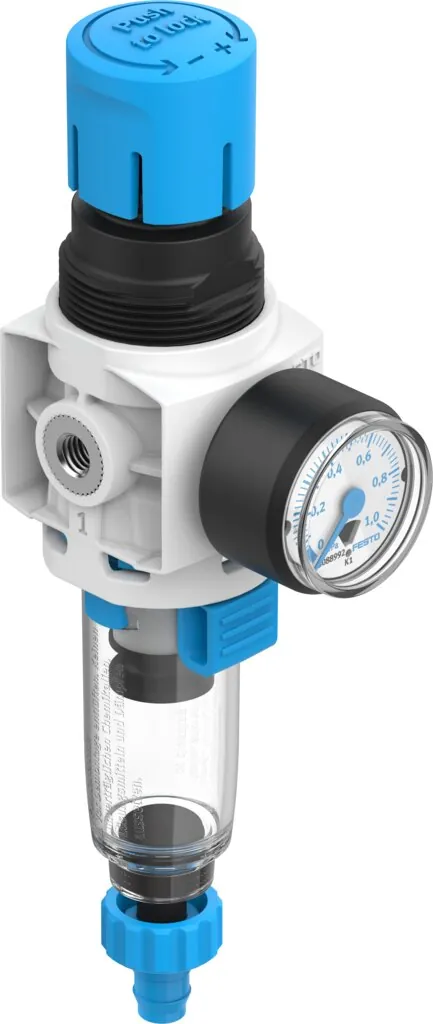

FestoФильтр-регулятор давления

MS2-LFR-M5-D6-AR-MPA-C-M-B

GTIN 4052568451509 Оригинал Festo

Фильтр-регулятор давления Festo MS2-LFR-M5-D6-AR-MPA-C-M-B: m5; с манометром; фильтр-регулятор с манометром.

Присоединение 1
M5
Манометр
С манометром
Тип конструкции
Фильтр-регулятор с манометром
Размер
2
Серия
MS
Масса
47 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

Тип конструкции

Обозначение

Что означает MS2-LFR-M5-D6-AR-MPA-C-M-B

  1. MS2Серия и типоразмер

    Фильтр-регулятор давления; шаг монтажа 25 мм

  2. LFRФункция

    Фильтр-регулятор

  3. M5Пневматическое присоединение

    Внутренняя резьба M5

  4. D6Диапазон регулирования давления

    0,3 … 7 бар

  5. ARВместо манометра

    С манометром

  6. MPAШкала манометра

    МПа

  7. CКонструкция фильтра

    5 мкм

  8. MОтвод конденсата

    Ручной

  9. BИсполнение

    Второе поколение

Характеристики

Технические данные MS2-LFR-M5-D6-AR-MPA-C-M-B

Основные

Размер
2
Серия
MS
Фиксатор привода
Поворотная рукоятка с фиксацией
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр-регулятор с манометром
Макс. объем конденсата
3 мл
Функция контроллера
Постоянная выходного давления; со вторичным сбросом; с обратным протоком
Единицы измерения
MPa
Манометр
С манометром
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,25 бар
Стандартный номинальный расход
140 л/мин
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Тип крепления
Установка передней панели; Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
M5
Пневматическое подключение, канал 2
M5

Условия работы

Рабочее давление
1 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Классификация сопротивления коррозии CRC
1 — Низкая стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Класс чистоты помещения
Класс 7 по ISO
Температура хранения
−5 … 50 °C
Температура среды
−5 … 50 °C
Температура окружающей среды
−5 … 50 °C

Масса

Вес продукта
46,8 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал рукоятки
POM
Материал пружины
Легированная сталь
Материал фильтра
PE
Материал корпуса
PA с армированием
Материал мембраны
NBR
Материал стакана
PC
Материал разделительной плиты
POM
Материал стержня клапана
Алюминиевый сплав; NBR

Принадлежности

Что подходит к MS2-LFR-M5-D6-AR-MPA-C-M-B

По разделу «Принадлежности» каталога Festo — для размера 2. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха22
Сменные части1

Документы

Документация

PDFТаблица данных MS2-LFR-M5-D6-AR-MPA-C-M-BPDF · Festo · на русскомPDFКаталог Festo MS-LFR-BPDF · на английском · Festo, 2026MS2Все исполнения серии15 позиций, подбор по параметрам

FAQ

Частые вопросы

MS2-LFR-M5-D6-AR-MPA-C-M-B: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS2-LFR-M5-D6-AR-MPA-C-M-B?

Фильтр-регулятор давления Festo MS2-LFR-M5-D6-AR-MPA-C-M-B, артикул 8086642: присоединение 1 — M5; манометр — с манометром; тип конструкции — фильтр-регулятор с манометром; размер — 2; серия — MS; масса — 47 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает MS2-LFR-M5-D6-AR-MPA-C-M-B?

По таблице данных Festo: рабочее давление — 1 … 10 бар; температура окружающей среды — −5 … 50 °C; температура среды — −5 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен MS2-LFR-M5-D6-AR-MPA-C-M-B?

Материал уплотнений — NBR; материал рукоятки — POM; материал пружины — легированная сталь; материал фильтра — PE. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS2-LFR-M5-D6-AR-MPA-C-M-B?

MS2 — серия и типоразмер: фильтр-регулятор давления, шаг монтажа 25 мм; LFR — функция: фильтр-регулятор; M5 — пневматическое присоединение: внутренняя резьба M5; D6 — диапазон регулирования давления: 0,3 … 7 бар; AR — вместо манометра: с манометром; MPA — шкала манометра: МПа; C — конструкция фильтра: 5 мкм; M — отвод конденсата: ручной; B — исполнение: второе поколение.

06Какие исполнения есть в серии MS2, кроме MS2-LFR-M5-D6-AR-MPA-C-M-B?

В серии «Фильтр-регулятор давления MS2» — 15 позиций. У MS2-LFR-M5-D6-AR-MPA-C-M-B: присоединение 1 — M5; тип конструкции — фильтр-регулятор с манометром. Другие варианты (присоединение 1: QS-6) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MS2-LFR-M5-D6-AR-MPA-C-M-B?

В блоке «Принадлежности» на этой странице: подключение воздуха (22), сменные части (1). Например: QSM-M5-6, LFP-D-MICRO-5M. Подобраны по каталогу Festo для этого размера.

08Есть ли на MS2-LFR-M5-D6-AR-MPA-C-M-B документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-LFR-B; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MS2-LFR-M5-D6-AR-MPA-C-M-B и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS2-LFR-M5-D6-AR-MPA-C-M-B в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MS2-LFR-M5-D6-AR-MPA-C-M-B — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8086642; ввоз официальный, с грузовой таможенной декларацией.
