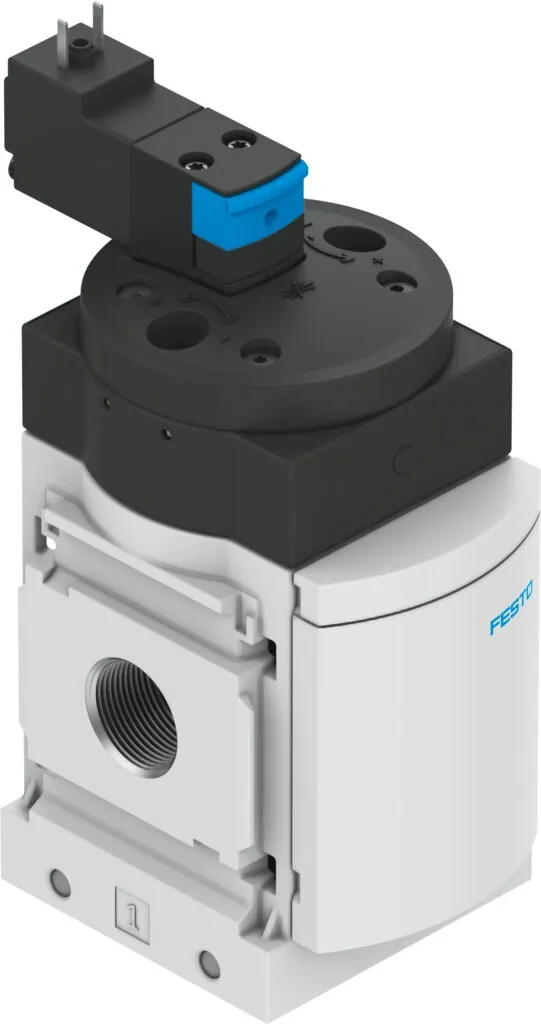

FestoКлапан плавного пуска

MS6-DE-3/8-10V24

GTIN 4052568180591 Оригинал Festo

Клапан плавного пуска Festo MS6-DE-3/8-10V24: для медленного повышения и понижения давления в пневматических системах, направление потока слева направо.

Присоединение 1
G3/8
Значение b
0,48
Значение С
21,05 л/(с·бар)
Тип управления
Электрический
Положение при сборке
Любое
Масса
680 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Другой вариант опций — собрать в конфигураторе MS6-DE

Обозначение

Что означает MS6-DE-3/8-10V24

  1. MS6Серия и типоразмер

    Клапан плавного пуска; шаг монтажа 62 мм

  2. DEФункция

    Клапан плавного пуска с электроуправлением

  3. 3/8Пневматическое присоединение

    Внутренняя резьба G3/8

  4. 10V24Напряжение питания

    24 В пост. тока, 10 бар, разъём по EN 175301

Характеристики

Технические данные MS6-DE-3/8-10V24

Основные

Тип управления
Электрический
Положение при сборке
Любое
Ручное дублирование
Защелкиваемый; Толкающий
Тип конструкции
Седло поршня
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Питание пилотного каскада
Внутренний
Направление потока
Нереверсивный
Функция распределителя
2/2
Индикатор позиции переключения
С принадлежностями
Значение b
0,48
Значение С
21,05 л/(с·бар)
Стандартный номинальный расход
5050 л/мин
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: 1.8 Вт
Авторизация
C UL — Recognized (OL)
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Класс защиты
IP65
Электрическое подключение
Расположение контактов тип С по EN 175301-803; Разъем; По DIN EN 175301-803; Кубическая форма
Отображение статуса сигнала
С принадлежностями
Тип крепления
Линейный монтаж; с принадлежностями
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8

Условия работы

Рабочее давление
4 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 50 °C
Температура окружающей среды
−10 … 50 °C

Масса

Вес продукта
680 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MS6-DE-3/8-10V24

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Прочее1
Датчики и кабели24

Документы

Документация

PDFТаблица данных MS6-DE-3/8-10V24PDF · Festo · на русскомPDFКаталог Festo MS-START-UP-EXHAUST-VALVESPDF · на английском · Festo, 2026MS6-DEВсе исполнения серии5 позиций, подбор по параметрам

FAQ

Частые вопросы

MS6-DE-3/8-10V24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS6-DE-3/8-10V24?

Клапан плавного пуска Festo MS6-DE-3/8-10V24, артикул 542566: присоединение 1 — G3/8; значение b — 0,48; значение С — 21,05 л/(с·бар); тип управления — электрический; положение при сборке — любое; масса — 680 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен клапан плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает MS6-DE-3/8-10V24?

По таблице данных Festo: рабочее давление — 4 … 10 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен MS6-DE-3/8-10V24?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS6-DE-3/8-10V24?

MS6 — серия и типоразмер: клапан плавного пуска, шаг монтажа 62 мм; DE — функция: клапан плавного пуска с электроуправлением; 3/8 — пневматическое присоединение: внутренняя резьба G3/8; 10V24 — напряжение питания: 24 В пост. тока, 10 бар, разъём по EN 175301.

06Какие исполнения есть в серии MS6-DE, кроме MS6-DE-3/8-10V24?

В серии «Клапан плавного пуска MS6-DE» — 5 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MS6-DE-3/8-10V24?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), прочее (1), датчики и кабели (24). Например: QS-G3/8-12, CPV18-HV, KMC-1-230AC-2,5. Подобраны по каталогу Festo для этого размера.

08Есть ли на MS6-DE-3/8-10V24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-START-UP-EXHAUST-VALVES; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MS6-DE-3/8-10V24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS6-DE-3/8-10V24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MS6-DE-3/8-10V24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 542566; ввоз официальный, с грузовой таможенной декларацией.
