FestoРаспределитель плавного пуска

MS6-EE-3/8-10V24

GTIN 4052568180669 Оригинал Festo

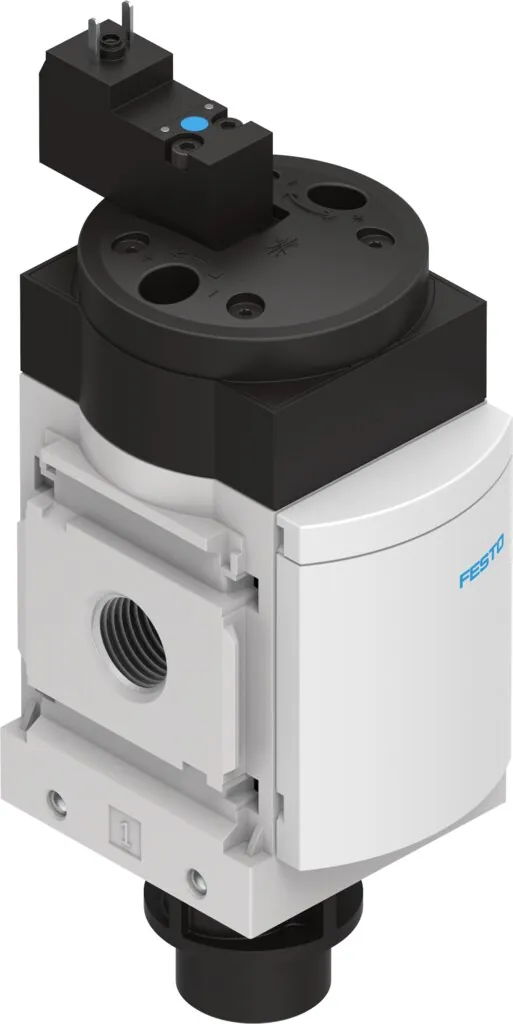

Распределитель плавного пуска Festo MS6-EE-3/8-10V24: электрический, направление потока: слева направо.

Присоединение 1
G3/8
Значение b
0,5
Ручное дублирование
Толкающий
Значение С
22 л/(с·бар)
Тип конструкции
Золотниковый
Масса
740 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Другой вариант опций — собрать в конфигураторе MS6-EE

Обозначение

Что означает MS6-EE-3/8-10V24

  1. MS6Серия и типоразмер

    Распределитель плавного пуска; шаг монтажа 62 мм

  2. EEФункция

    Отсечной клапан с электроуправлением

  3. 3/8Пневматическое присоединение

    Внутренняя резьба G3/8

  4. 10V24Напряжение питания

    24 В пост. тока, 10 бар, разъём по EN 175301

Характеристики

Технические данные MS6-EE-3/8-10V24

Основные

Тип конструкции
Золотниковый
Тип управления
Электрический
Функция быстрого выхлопа
Не дросселируемый
Ручное дублирование
Толкающий
Тип сброса
Механическая пружина
Тип пилотного управления
С пилотным управлением
Функция распределителя
3/2 Н.З., моностабильный
Значение С
22 л/(с·бар)
Значение b
0,5
Стандартный номинальный расход
5500 л/мин
Рабочий цикл
100 %
Характеристики катушки
24 В пост. тока: 2.5 Вт
Допустимые колебания напряжения
+/- 10 %
Класс защиты
IP65
Авторизация
C UL us — Recognized (OL)
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Тип крепления
Линейный монтаж; с принадлежностями
Положение при сборке
Любое
Направление потока
Нереверсивный
Пневматическое подключение, канал 1
G3/8
Пневматическое подключение, канал 2
G3/8
Пневматическое подключение, канал 3
G1/2
Питание пилотного каскада
Внутренний
Электрическое подключение
Расположение контактов тип С по EN 175301-803; Разъем; По DIN EN 175301-803; Кубическая форма

Условия работы

Рабочее давление
4 … 10 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 50 °C

Масса

Вес продукта
740 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление

Принадлежности

Что подходит к MS6-EE-3/8-10V24

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха23
Прочее1
Датчики и кабели24

Документы

Документация

PDFТаблица данных MS6-EE-3/8-10V24PDF · Festo · на русскомPDFКаталог Festo MS-START-UP-EXHAUST-VALVESPDF · на английском · Festo, 2026MS6-EEВсе исполнения серии11 позиций, подбор по параметрам

FAQ

Частые вопросы

MS6-EE-3/8-10V24: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS6-EE-3/8-10V24?

Распределитель плавного пуска Festo MS6-EE-3/8-10V24, артикул 542586: присоединение 1 — G3/8; значение b — 0,5; ручное дублирование — толкающий; значение С — 22 л/(с·бар); тип конструкции — золотниковый; масса — 740 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Для чего нужен распределитель плавного пуска?

При включении он подаёт давление в систему постепенно, чтобы приводы не срывались в крайние положения рывком.

03При каком давлении и температуре работает MS6-EE-3/8-10V24?

По таблице данных Festo: рабочее давление — 4 … 10 бар; температура окружающей среды — −10 … 50 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы; класс защиты — IP65.

04Из каких материалов изготовлен MS6-EE-3/8-10V24?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS6-EE-3/8-10V24?

MS6 — серия и типоразмер: распределитель плавного пуска, шаг монтажа 62 мм; EE — функция: отсечной клапан с электроуправлением; 3/8 — пневматическое присоединение: внутренняя резьба G3/8; 10V24 — напряжение питания: 24 В пост. тока, 10 бар, разъём по EN 175301.

06Какие исполнения есть в серии MS6-EE, кроме MS6-EE-3/8-10V24?

В серии «Распределитель плавного пуска MS6-EE» — 11 позиций. Все позиции серии с отбором по параметрам — на странице серии.

07Какие принадлежности подходят к MS6-EE-3/8-10V24?

В блоке «Принадлежности» на этой странице: подключение воздуха (23), прочее (1), датчики и кабели (24). Например: QS-G3/8-12, CPV18-HV, KMC-1-230AC-2,5. Подобраны по каталогу Festo для этого размера.

08Есть ли на MS6-EE-3/8-10V24 документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-START-UP-EXHAUST-VALVES; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

09Сколько стоит MS6-EE-3/8-10V24 и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS6-EE-3/8-10V24 в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

10MS6-EE-3/8-10V24 — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 542586; ввоз официальный, с грузовой таможенной декларацией.
