FestoФильтр-регулятор давления

MS9-LFR-G-D6-CUM-DI-AG-BAR-AS

GTIN 4052568211479 Оригинал Festo

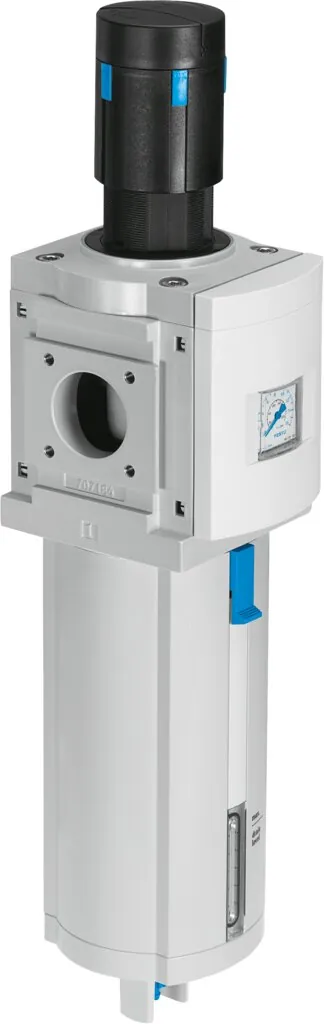

Фильтр-регулятор давления Festo MS9-LFR-G-D6-CUM-DI-AG-BAR-AS: максимальное выходное давление 7 бар, фильтр 5 мкм, с манометром, рукоятка с фиксацией, металлический кожух стакана, ручной отвод конденсата, направление потока слева направо.

Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 7 бар
Отвод конденсата
Ручное вращением
Размер
9
Серия
MS
Масса
2,40 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Степень фильтрации

Отвод конденсата

Тип конструкции

Другой вариант опций — собрать в конфигураторе MS9-LFR

Обозначение

Что означает MS9-LFR-G-D6-CUM-DI-AG-BAR-AS

  1. MS9Серия и типоразмер

    Фильтр-регулятор давления; шаг монтажа 90 мм

  2. LFRФункция

    Фильтр-регулятор

  3. GПневматическое присоединение

    Модуль без присоединительной резьбы, без плиты

  4. D6Диапазон регулирования давления

    0,3 … 7 бар

  5. CUMКонструкция фильтра и стакан и отвод конденсата

    5 мкм; металлический стакан; ручной

  6. DIТип регулятора

    Прямого действия

  7. AGВместо манометра

    Манометр MS

  8. BARШкала манометра

    бар

  9. ASБлокировка

    Блокируется с помощью принадлежностей

Характеристики

Технические данные MS9-LFR-G-D6-CUM-DI-AG-BAR-AS

Основные

Размер
9
Серия
MS
Фиксатор привода
С принадлежностями, блокируемый
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Ручное вращением
Тип конструкции
Фильтр с диафрагменным регулятором с прямым управлением
Макс. объем конденсата
220 мл
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом; с обратным протоком
Манометр
С манометром
Диапазон давления управления
0,5 … 7 бар
Макс. гистерезис давления
0,4 бар
Взрывобезопасная температура окружающей среды
−10°C <= Ta <= +60°C
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Тип крепления
Линейный монтаж; с принадлежностями

Условия работы

Рабочее давление
1 … 20 бар
Рабочая среда
Сжатый воздух по ISO 8573-1:2010 [-:4:-]; Инертные газы
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
−10 … 60 °C
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
2400 г

Материалы

Материал крышки
PA с армированием
Материал поворотного диска
POM
Материал держателя фильтра
POM
Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал соединительной плиты
Алюминиевое литье под давление
Материал монтажной скобы
Алюминиевое литье под давление
Материал фильтра
PE
Материал корпуса
Алюминиевое литье под давление
Материал соединителя модуля
Алюминиевое литье под давление
Материал мембраны
NBR
Материал стакана
Алюминиевый сплав
Материал уплотнения захвата
NBR
Материал экрана
PA
Материал разделительной плиты
POM
Материал стержня клапана
Алюминиевый сплав; NBR; POM

Документы

Документация

PDFТаблица данных MS9-LFR-G-D6-CUM-DI-AG-BAR-ASPDF · Festo · на русскомPDFКаталог Festo MS-LFRPDF · на английском · Festo, 2026MS9-LFRВсе исполнения серии16 позиций, подбор по параметрам

FAQ

Частые вопросы

MS9-LFR-G-D6-CUM-DI-AG-BAR-AS: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MS9-LFR-G-D6-CUM-DI-AG-BAR-AS?

Фильтр-регулятор давления Festo MS9-LFR-G-D6-CUM-DI-AG-BAR-AS, артикул 564116: степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 7 бар; отвод конденсата — ручное вращением; размер — 9; серия — MS; масса — 2,40 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Что делает фильтр-регулятор?

Объединяет фильтр и регулятор давления в одном корпусе: очищает сжатый воздух от частиц и конденсата и поддерживает заданное давление на выходе.

03При каком давлении и температуре работает MS9-LFR-G-D6-CUM-DI-AG-BAR-AS?

По таблице данных Festo: рабочее давление — 1 … 20 бар; температура окружающей среды — −10 … 60 °C; температура среды — −10 … 60 °C; рабочая среда — сжатый воздух по ISO 8573-1:2010 [-:4:-], инертные газы.

04Из каких материалов изготовлен MS9-LFR-G-D6-CUM-DI-AG-BAR-AS?

Материал крышки — PA с армированием; материал поворотного диска — POM; материал держателя фильтра — POM; материал соединительной плиты — алюминиевое литье под давление. Материалы указаны по таблице данных Festo.

05Как расшифровать обозначение MS9-LFR-G-D6-CUM-DI-AG-BAR-AS?

MS9 — серия и типоразмер: фильтр-регулятор давления, шаг монтажа 90 мм; LFR — функция: фильтр-регулятор; G — пневматическое присоединение: модуль без присоединительной резьбы, без плиты; D6 — диапазон регулирования давления: 0,3 … 7 бар; CUM — конструкция фильтра и стакан и отвод конденсата: 5 мкм, металлический стакан, ручной; DI — тип регулятора: прямого действия; AG — вместо манометра: манометр MS; BAR — шкала манометра: бар; AS — блокировка: блокируется с помощью принадлежностей.

06Какие исполнения есть в серии MS9-LFR, кроме MS9-LFR-G-D6-CUM-DI-AG-BAR-AS?

В серии «Фильтр-регулятор давления MS9-LFR» — 16 позиций. У MS9-LFR-G-D6-CUM-DI-AG-BAR-AS: степень фильтрации — 5 мкм; отвод конденсата — ручное вращением. Другие варианты (степень фильтрации: 40 мкм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

07Есть ли на MS9-LFR-G-D6-CUM-DI-AG-BAR-AS документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-LFR; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MS9-LFR-G-D6-CUM-DI-AG-BAR-AS и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MS9-LFR-G-D6-CUM-DI-AG-BAR-AS в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MS9-LFR-G-D6-CUM-DI-AG-BAR-AS — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 564116; ввоз официальный, с грузовой таможенной декларацией.
