FestoБлок подготовки воздуха, комбинация

MSB6-1/2:C3J4-WP

Оригинал Festo

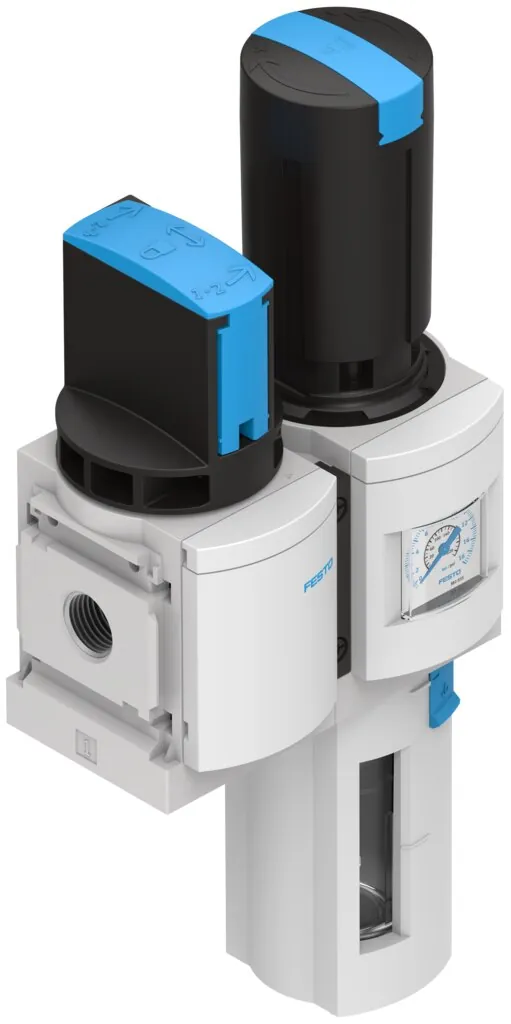

Блок подготовки воздуха, комбинация Festo MSB6-1/2:C3J4-WP: состоит из клапана вкл./выкл с ручным управлением, фильтра- регулятора и кронштейна для настенного монтажа. Макс. выходное давление 12 бар, фильтр 5 мкм, с манометром, блокировкой рукоятки регулятора, пластиковым стаканом и защитным кожухом, автоматический отвод конденсата, направление потока слева направо.

Присоединение 1
G1/2
Степень фильтрации
5 мкм
Диапазон давления управления
0,5 … 12 бар
Отвод конденсата
Полностью автоматический
Размер
6
Масса
1,10 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Степень фильтрации

Диапазон давления управления

  • 0,3 … 7 бар
  • 0,5 … 7 бар
  • 0,5 … 10 бар
  • 0,5 … 12 бар
  • 1 … 12 бар
  • 4 … 10 бар
  • 4 … 12 бар

Отвод конденсата

Характеристики

Технические данные MSB6-1/2:C3J4-WP

Основные

Размер
6
Серия
MS
Фиксатор привода
Поворотная рукоятка с фиксацией; с принадлежностями, блокируемый
Положение при сборке
Вертикально +/- 5°
Степень фильтрации
5 мкм
Отвод конденсата
Полностью автоматический
Тип конструкции
Отсечной клапан; Фильтр-регулятор с манометром
Функция контроллера
Постоянная выходного давления; с компенсацией начального давления; со вторичным сбросом; с обратным протоком
Кожух стакана
Пластиковый кожух
Манометр
С манометром
Диапазон давления управления
0,5 … 12 бар
Стандартный номинальный расход
4800 л/мин
Безопасны для пищевых продуктов
См. Дополнительную информацию о материале
Чистота воздуха на выходе
Сжатый воздух в соответствии с ISO8573-1:2010 [6:4:4]
Тип крепления
С принадлежностями
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Пневматическое подключение, канал 3
G1/2

Условия работы

Рабочее давление
2 … 12 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; Инертные газы
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
5 … 60 °C
Температура окружающей среды
5 … 60 °C

Масса

Вес продукта
1100 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Алюминиевое литье под давление
Материал стакана
PC

Принадлежности

Что подходит к MSB6-1/2:C3J4-WP

Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14

Документы

Документация

PDFТаблица данных MSB6-1/2:C3J4-WPPDF · Festo · на русскомPDFКаталог Festo MS-CONFIG-COMBINATIONPDF · на английском · Festo, 2026MSB6Все исполнения серии28 позиций, подбор по параметрам

FAQ

Частые вопросы

MSB6-1/2:C3J4-WP: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MSB6-1/2:C3J4-WP?

Блок подготовки воздуха, комбинация Festo MSB6-1/2:C3J4-WP, артикул 542286: присоединение 1 — G1/2; степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 12 бар; отвод конденсата — полностью автоматический; размер — 6; масса — 1,10 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02Из чего состоит блок подготовки воздуха?

Это сборка из нескольких устройств: обычно отсечной клапан, фильтр, регулятор давления и, если нужна смазка, маслораспылитель. Состав конкретного блока указан в его характеристиках.

03При каком давлении и температуре работает MSB6-1/2:C3J4-WP?

По таблице данных Festo: рабочее давление — 2 … 12 бар; температура окружающей среды — 5 … 60 °C; температура среды — 5 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4], инертные газы.

04Из каких материалов изготовлен MSB6-1/2:C3J4-WP?

Материал корпуса — алюминиевое литье под давление; материал стакана — PC. Материалы указаны по таблице данных Festo.

05Какие исполнения есть в серии MSB6, кроме MSB6-1/2:C3J4-WP?

В серии «Блок подготовки воздуха, комбинация MSB6» — 28 позиций. У MSB6-1/2:C3J4-WP: степень фильтрации — 5 мкм; диапазон давления управления — 0,5 … 12 бар; отвод конденсата — полностью автоматический. Другие варианты (степень фильтрации: 40 мкм) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MSB6-1/2:C3J4-WP?

В блоке «Принадлежности» на этой странице: подключение воздуха (14). Например: QS-G1/2-12. Подобраны по каталогу Festo для этого размера.

07Есть ли на MSB6-1/2:C3J4-WP документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MS-CONFIG-COMBINATION. Скачивание без регистрации.

08Сколько стоит MSB6-1/2:C3J4-WP и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MSB6-1/2:C3J4-WP в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MSB6-1/2:C3J4-WP — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 542286; ввоз официальный, с грузовой таможенной декларацией.
