FestoМодуль энергоэффективности

MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD

GTIN 4052568300548 Оригинал Festo

Модуль энергоэффективности Festo MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD: 5-пин; AIDA Push-pull; 21,6 … 28,8 В; 2x RJ45 двухтактный разъем, AIDA.

Электрическое подключение
5-пин; AIDA Push-pull
Рабочее напряжение DC, нагрузка
21,6 … 28,8 В
Интерфейс Fieldbus
2x RJ45 двухтактный разъем, AIDA
Размер
6
Серия
MSE
Масса
4,55 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Характеристики

Технические данные MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD

Основные

Размер
6
Серия
MSE
Положение при сборке
Горизонтально +/- 5°
Функция распределителя
2/2 нормально открытый, моностабильный
Стандартный номинальный расход
7000 л/мин
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65; с розеткой
Электрическое подключение
5-пин; AIDA Push-pull
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Интерфейс Fieldbus
2x RJ45 двухтактный разъем, AIDA
Диапазон рабочего напряжения, DC электроника/датчики
18 … 30 В
Рабочее напряжение DC, нагрузка
21,6 … 28,8 В
Защищен от смены полярности
Для подключения напряжения
Единицы измерения
KPa; l; l/min; m3; mbar; psi; scf; scfm
Начальное значение диапазона измерения расхода
50 л/мин
Конечное значение диапазона измерения расхода
5000 л/мин
Точность расхода
± (3% o.m.v. + 0,3% FS)
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
14 бар
Точность, полный диапазон измеряемой величины
3 %FS
Кол-во входов
2
Вход логической схемы
PNP (положительное переключение)
Кол-во выходов
2
Цифровые выходы
PNP (положительное переключение)
Макс. электропитание на каждый канал
1 А (12 Вт lamp load)

Условия работы

Рабочее давление
5 … 11 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
4550 г

Материалы

Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление
Материал крышки
PA с армированием; PA с армированием

Принадлежности

Что подходит к MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14
Крепление1
Электрические модули3

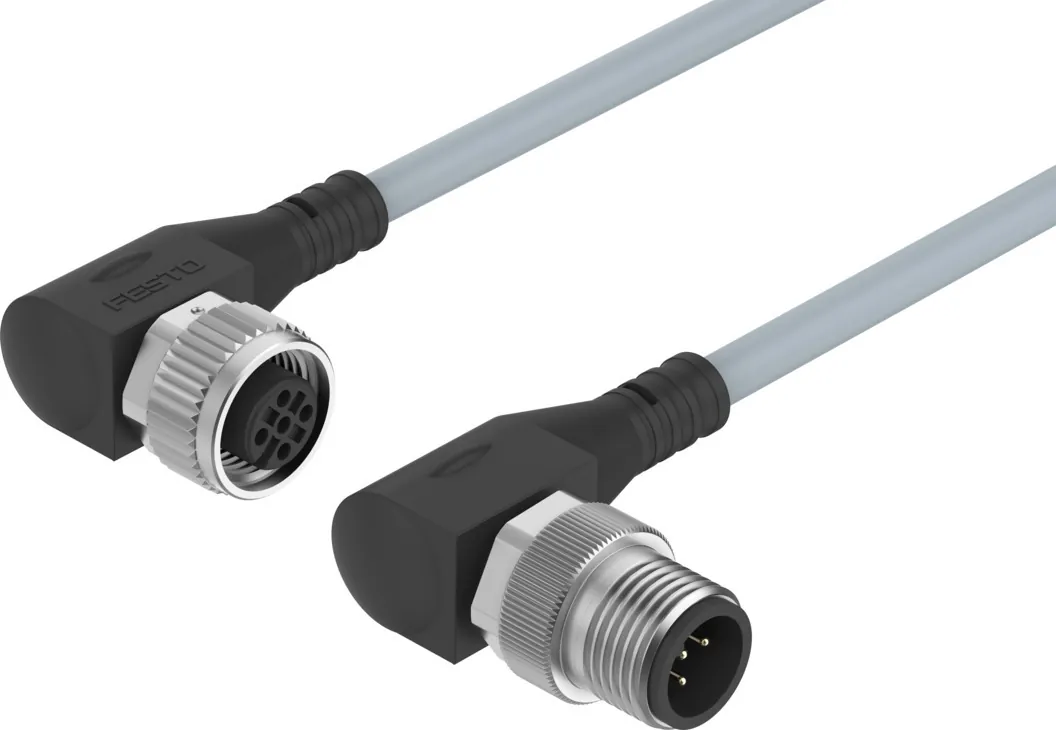

Датчики и кабели19

Документы

Документация

PDFТаблица данных MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGDPDF · Festo · на русскомPDFКаталог Festo MSE6PDF · на английском · Festo, 2022MSE6Все исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD?

Модуль энергоэффективности Festo MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD, артикул 8085455: электрическое подключение — 5-пин, AIDA Push-pull; рабочее напряжение DC, нагрузка — 21,6 … 28,8 В; интерфейс Fieldbus — 2x RJ45 двухтактный разъем, AIDA; размер — 6; серия — MSE; масса — 4,55 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD?

По таблице данных Festo: рабочее давление — 5 … 11 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой.

03Из каких материалов изготовлен MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление; материал крышки — PA с армированием, PA с армированием. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии MSE6, кроме MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD?

В серии «Модуль энергоэффективности MSE6» — 7 позиций. Все позиции серии с отбором по параметрам — на странице серии.

05Какие принадлежности подходят к MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD?

В блоке «Принадлежности» на этой странице: подключение воздуха (14), крепление (1), электрические модули (3), датчики и кабели (19). Например: QS-G1/2-12, MS6-WPG, MS6-MV-EX, FBS-RJ45-PP-GS. Подобраны по каталогу Festo для этого размера.

06Есть ли на MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MSE6; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

07Сколько стоит MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

08MSE6-C2M-5000-FB34-D-RG-BAR-AMI-AGD — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8085455; ввоз официальный, с грузовой таможенной декларацией.
