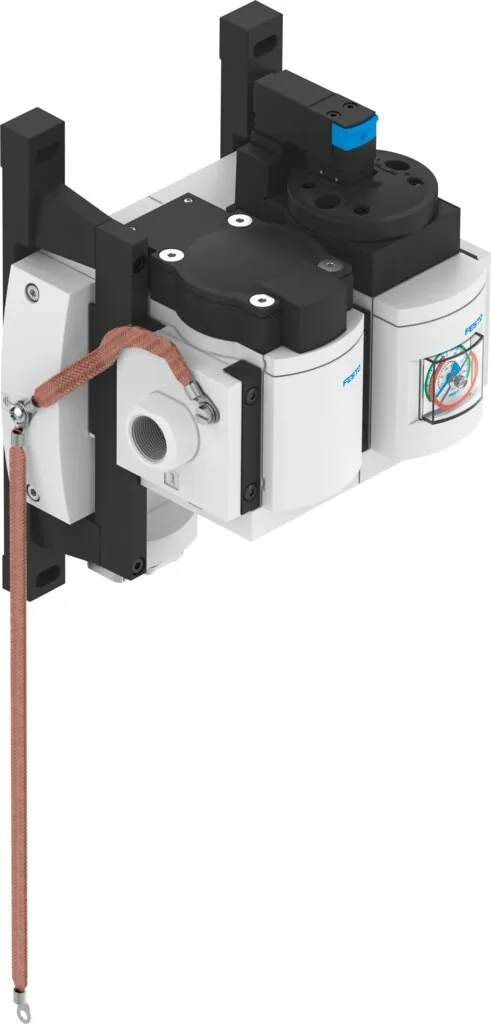

FestoМодуль энергоэффективности

MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD

GTIN 4052568300524 Оригинал Festo

Модуль энергоэффективности Festo MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD: 18 … 28,8 В.

Рабочее напряжение DC, нагрузка
18 … 28,8 В
Размер
6
Серия
MSE
Положение при сборке
Горизонтально +/- 5°
Стандартный номинальный расход
4500 л/мин
Масса
2,70 кг

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Обозначение

Что означает MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD

  1. MSE6Серия и типоразмер

    Модуль энергоэффективности; шаг монтажа 62 мм

  2. D2MФункция

    Модуль энергоэффективности

  3. 5000Диапазон расхода

    До 5000 л/мин

  4. CBUSЭлектрическое управление

    Внутреннее электрическое управление

  5. SРасширение электрической части

    Разъём расширения CPX, ряд 2 (ведомый)

  6. RGИндикация измеренного значения

    Встроенный манометр с красно-зелёной шкалой

  7. BARШкала манометра

    бар

  8. VCBЭлектрическое подключение

    Питание по шине C-bus

  9. AGDПневматическое присоединение

    Соединительная плита G1/2

Характеристики

Технические данные MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD

Основные

Размер
6
Серия
MSE
Положение при сборке
Горизонтально +/- 5°
Функция распределителя
2/2 нормально открытый, моностабильный
Стандартный номинальный расход
4500 л/мин
Авторизация
Знак RCM
Знак KC
KC-EMV
Обозначение CE (см. заявление о соответствии)
В соответствии с директивой EU по электромагнитной совместимости EMC; в соответствии с директивой EU RoHS
Маркировка UKCA (см. декларацию о соответствии)
По британским нормам ЭМС; По британским нормам RoHS
Класс защиты
IP65; с розеткой
Пневматическое подключение, канал 1
G1/2
Пневматическое подключение, канал 2
G1/2
Диапазон рабочего напряжения, DC электроника/датчики
18 … 30 В
Рабочее напряжение DC, нагрузка
18 … 28,8 В
Защищен от смены полярности
Для подключения напряжения
Единицы измерения
KPa; l; l/min; m3; mbar; psi; scf; scfm
Начальное значение диапазона измерения расхода
50 л/мин
Конечное значение диапазона измерения расхода
5000 л/мин
Точность расхода
± (3% o.m.v. + 0,3% FS)
Диапазон измерения давления, начальное значение
0 бар
Диапазон измерения давления, конечное значение
14 бар
Точность, полный диапазон измеряемой величины
3 %FS

Условия работы

Рабочее давление
3,5 … 13 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]
Примечание по рабочей среде
Операция смазывания невозможна
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура хранения
−10 … 60 °C
Температура среды
0 … 50 °C
Температура окружающей среды
0 … 50 °C

Масса

Вес продукта
2700 г

Материалы

Материал уплотнений
NBR
Материал корпуса
Алюминиевое литье под давление
Материал крышки
PA с армированием; PA с армированием

Принадлежности

Что подходит к MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD

По разделу «Принадлежности» каталога Festo — для размера 6. Фитинги, дроссели и шланги — по пневматическому присоединению из таблицы данных.

Подключение воздуха14
Катушки и управление1
Крепление1
Электрические модули3
Датчики и кабели9

Документы

Документация

PDFТаблица данных MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGDPDF · Festo · на русскомPDFКаталог Festo MSE6PDF · на английском · Festo, 2026MSE6Все исполнения серии7 позиций, подбор по параметрам

FAQ

Частые вопросы

MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD?

Модуль энергоэффективности Festo MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD, артикул 8085453: рабочее напряжение DC, нагрузка — 18 … 28,8 В; размер — 6; серия — MSE; положение при сборке — горизонтально +/- 5°; стандартный номинальный расход — 4500 л/мин; масса — 2,70 кг. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02При каком давлении и температуре работает MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD?

По таблице данных Festo: рабочее давление — 3,5 … 13 бар; температура окружающей среды — 0 … 50 °C; температура среды — 0 … 50 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:4:4]; класс защиты — IP65, с розеткой.

03Из каких материалов изготовлен MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD?

Материал уплотнений — NBR; материал корпуса — алюминиевое литье под давление; материал крышки — PA с армированием, PA с армированием. Материалы указаны по таблице данных Festo.

04Как расшифровать обозначение MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD?

MSE6 — серия и типоразмер: модуль энергоэффективности, шаг монтажа 62 мм; D2M — функция: модуль энергоэффективности; 5000 — диапазон расхода: до 5000 л/мин; CBUS — электрическое управление: внутреннее электрическое управление; S — расширение электрической части: разъём расширения CPX, ряд 2 (ведомый); RG — индикация измеренного значения: встроенный манометр с красно-зелёной шкалой; BAR — шкала манометра: бар; VCB — электрическое подключение: питание по шине C-bus; AGD — пневматическое присоединение: соединительная плита G1/2.

05Какие исполнения есть в серии MSE6, кроме MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD?

В серии «Модуль энергоэффективности MSE6» — 7 позиций. Все позиции серии с отбором по параметрам — на странице серии.

06Какие принадлежности подходят к MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD?

В блоке «Принадлежности» на этой странице: подключение воздуха (14), катушки и управление (1), крепление (1), электрические модули (3), датчики и кабели (9). Например: QS-G1/2-12, AHB-MD/MF/MV, MS6-WPG, MS6-MV-EX, FBS-SUB-9-GS-DP-B. Подобраны по каталогу Festo для этого размера.

07Есть ли на MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; каталог Festo MSE6; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

08Сколько стоит MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

09MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 8085453; ввоз официальный, с грузовой таможенной декларацией.
