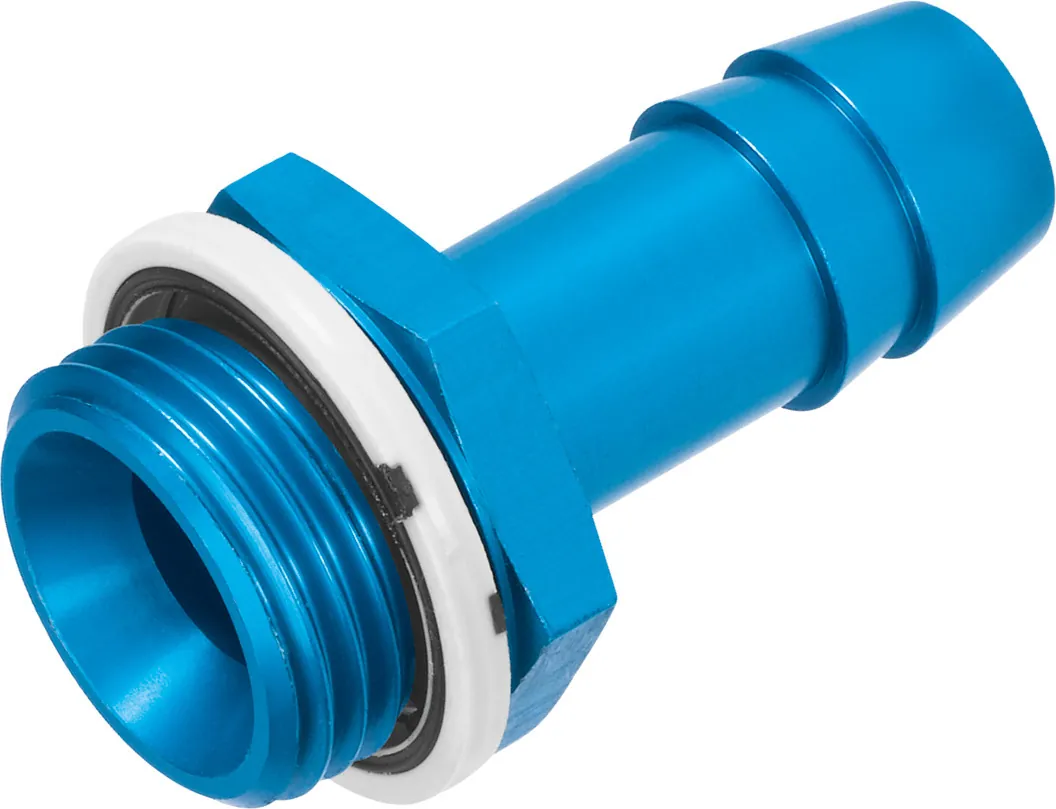

FestoНиппельный штуцер

N-1-P-19-NPT

GTIN 4052568058845 Оригинал Festo

Ниппельный штуцер Festo N-1-P-19-NPT: наружная резьба 1 NPT; для шлангов с внутренним диаметром 19 мм; 16,5 мм; покрытие.

Присоединение 1
Наружная резьба 1 NPT
Условный проход
16,5 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Прямое исполнение
Масса
77 г

Цена и срок — в коммерческом предложении: считаем авиа- и наземную доставку.

Присоединение 1

  • Наружная резьба 1 NPT
  • Наружная резьба G1/2
  • Наружная резьба G1/4
  • Наружная резьба G1/8
  • Наружная резьба G3/4
  • Наружная резьба G3/8
  • Наружная резьба M5
  • Наружная резьба R1

Характеристики

Технические данные N-1-P-19-NPT

Основные

Условный проход
16,5 мм
Тип уплотнения резьбового соединения
Покрытие
Положение при сборке
Любое
Форма
Прямое исполнение
Размер контейнера
1
Пневматическое подключение, канал 1
Наружная резьба 1 NPT
Пневматическое подключение, канал 2
Для шлангов с внутренним диаметром 19 мм

Условия работы

Полный диапазон температур рабочего давления
−0,95 … 16 бар
Рабочая среда
Сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-]
Примечание по рабочей среде
Возможна работа со смазкой (впоследствии требуется постоянная смазка)
Классификация сопротивления коррозии CRC
2 — Средняя стойкость к коррозии
Соответствие PWIS (вещества, мешающие окраске)
VDMA24364-B1/B2-L
Температура окружающей среды
−10 … 60 °C

Масса

Вес продукта
76,6 г

Материалы

Замечания по материалу
Соответствует директиве по ограничению использования опасных веществ (RoHS)
Материал корпуса
Анодированный алюминий

Документы

Документация

PDFТаблица данных N-1-P-19-NPTPDF · Festo · на русскомNВсе исполнения серии26 позиций, подбор по параметрам

FAQ

Частые вопросы

N-1-P-19-NPT: цены, сроки, документы.

Не нашли ответ?

Задайте вопрос инженеру — ответим в течение рабочего дня.

Задать вопрос +7 (812) 907-45-64
01Какие характеристики у N-1-P-19-NPT?

Ниппельный штуцер Festo N-1-P-19-NPT, артикул 572243: присоединение 1 — наружная резьба 1 NPT; условный проход — 16,5 мм; тип уплотнения резьбового соединения — покрытие; положение при сборке — любое; форма — прямое исполнение; масса — 77 г. Все характеристики — в таблице на этой странице, они взяты из таблицы данных Festo.

02В каких условиях можно использовать N-1-P-19-NPT?

По таблице данных Festo: температура окружающей среды — −10 … 60 °C; рабочая среда — сжатый воздух в соответствии с ISO8573-1:2010 [7:-:-].

03Из каких материалов изготовлен N-1-P-19-NPT?

Материал корпуса — анодированный алюминий. Материалы указаны по таблице данных Festo.

04Какие исполнения есть в серии N, кроме N-1-P-19-NPT?

В серии «Ниппельный штуцер N» — 26 позиций. У N-1-P-19-NPT: присоединение 1 — наружная резьба 1 NPT. Другие варианты (присоединение 1: наружная резьба R1) переключаются на этой странице. Все позиции серии с отбором по параметрам — на странице серии.

05Есть ли на N-1-P-19-NPT документация и 3D-модель?

На этой странице: таблица данных Festo в PDF; 3D-модель Festo — во вкладке «3D». Скачивание без регистрации.

06Сколько стоит N-1-P-19-NPT и какой срок поставки?

Цену и срок сообщаем в коммерческом предложении: добавьте N-1-P-19-NPT в список и отправьте запрос. Срок указываем для авиа- и наземной доставки, обычно отвечаем в течение рабочего дня.

07N-1-P-19-NPT — это оригинальная продукция Festo?

Да. Поставляем оригинальную продукцию Festo, артикул производителя — 572243; ввоз официальный, с грузовой таможенной декларацией.
